Moderní úhlové hlavy

Proč investovat do úhlových hlav? Hlavním důvodem je získat zakázky, které není možné realizovat na tříosém obráběcím centru. Relativně malou investicí získáváme vlastnosti čtyř až pětiosých obráběcích center. Další velká výhoda spočívá v malé konstrukci oproti standartním vřetenům obráběcích center a možnosti obrobit i těžko dostupné plochy. Touto malou pomůckou získáme nové technologické možnosti stroje, zkrácení vedlejších manipulačních časů, možnost získaní nových a složitějších zakázek a zvýšení konkurenceschopnosti. Díky těmto výhodám přejdeme do jiné kategorie výrobců, a to se odrazí na celkovém navýšení zisku firmy.

Úhlové hlavy, které nabízí f rma Grumant, jsou schopny provádět frézovací, vrtací a závitovací operace. Jedinými limitujícími faktory jsou maximální otáčky a výkon, které je hlava schopna přenášet, a dále průměr nástroje, který může být v hlavě upnut. Hlavy mohou být nasazeny na strojích se strojní i ruční výměnou nástroje. Ve vřetenu je upnuta za kužel a aretační čep. Ten je zasunut do pozičního bloku a je nezbytný pro přenos krouticího momentu z vřetena stroje. Poziční blok je upevněn na vřeteníku nástroje ve vzdálenosti odpovídající nasazené úhlové hlavě. Navíc může být použit pro přívod chladicí kapaliny. Hlavním dodavatelem těchto hlav je firma O.M.G. Srl (Itálie).

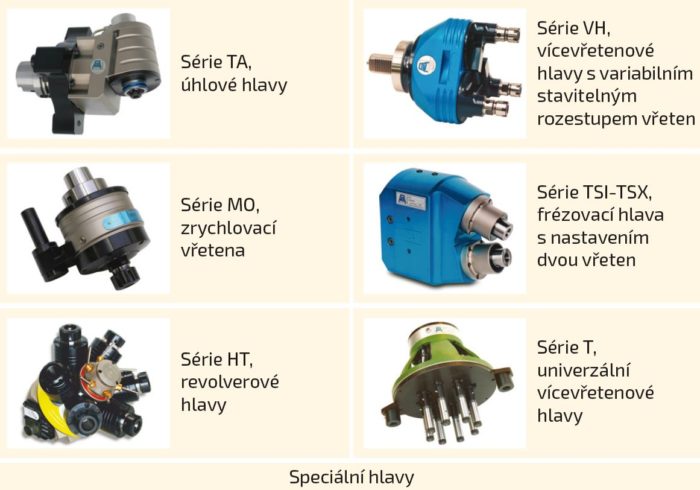

Firma O.M.G. Srl byla založena v roce 1960 jako malá dílna, specializující se na návrh a výrobu vícevřetenových hlav. V té době se výroba soustředila pouze na tři produkty: závitovací vřetena, nastavitelné vícevřetenové hlavy a vícevřetenové hlavy s variabilním stavitelným rozestupem vřeten. S rozvojem strojírenství se rozvíjela i tato firma a dnes patří mezi špičku v oboru a její sortiment je zmodernizován a rozšířen o další položky:

Nová série úhlových hlav TA.CP

Jak již bylo řečeno v úvodu, firma O.M.G. Srl nespí na vavřínech a neustále inovuje své produkty. Letošní novinkou je nová generace úhlových hlav řady TA.CP. Ta představuje inovativní sérii, zaměřenou na obráběcí centra menších velikostí, s ohledem na hmotnostní omezení při automatické výměně nástrojů, ale s vysokým výkonem úhlových hlav. Navzdory tomu, že úhlové hlavy jsou lehčí, udržují si kvalitu a spolehlivost tolik typickou pro výrobky firmy O.M.G. Snížení hmotnosti bylo dosaženo především vyrobením tělesa hlavy z letecké hliníkové slitiny a novou, jednodušší konstrukcí ramena aretačního čepu při zachování vlastností pro rozsah úhlových hlav řady „Heavy Duty“.

Hlavním cílem nové série je možnost provádět vrtání, řezání závitů a vystružování, na obráběcích strojích s hmotnostním omezením nástroje a snížení nákladů zvýšením produktivity, což se projeví na konkurenceschopnosti firmy.

Obecné specifikace nové série TA.CP jsou:

• nový tvar kolíku (V-tvar) pro rameno aretačního čepu, oproti válcovému kolíku lépe vymezuje vůli,
• vyšší přenášený výkon díky broušeným ozubeným kolům, kompatibilní s kompletním sortimentem,
• k dispozici jsou hlavy pro různá provedení vřetene (DIN69871, BT, BBT, HSK a CAT),
• optimalizované indexování pro jednodušší a rychlejší nastavení na obráběcích strojích,
• vylepšený systém mazaní pro dosažení vyšší životnosti,
• snížení hmotnosti při zachování funkčnosti a tuhosti úhlových hlav,
• vhodné pro použití na malých obráběcích centrech,
• dostupné jsou i prodloužené verze hlav.

Neváhejte kontaktovat firmu Grumant s. r. o. Tým jejich kvalifikovaných pracovníků je připraven Vám poradit nejen s výběrem vhodné úhlové hlavy, nebo jiných nástrojů, ale hlavně Vám poskytnout plnou technickou podporu ke všem nabízeným produktům.

Ing. Matej Borsuk

GRUMANT s. r. o.
Bečovská 1435, Praha 22-Uhříněves,
104 00 Praha 114
tel.: +420 283 870 731
fax: +420 283 870 733
obchod@grumant.cz
www.grumant.cz
