V7 Plus Chip Splitter efektivní nástroj pro produktivní frézování

Při moderním frézování již není rozhodující pouze řezná rychlost nebo posuv. Významnou roli hraje také způsob tvorby a odvodu třísky, stabilita nástroje a možnost efektivně využít celou délku břitu. Právě na tyto požadavky reaguje šestibřitá monolitní karbidová fréza YG-1 V7 Plus Chip Splitter.

Při obrábění s velkou axiální hloubkou řezu vznikají dlouhé třísky, které mohou komplikovat jejich odvod z místa řezu. Zachytávají se na obrobku, nástroji i uvnitř pracovního prostoru stroje a při nevhodných podmínkách mohou negativně ovlivnit stabilitu procesu.

Tento problém je ještě výraznější při produktivních frézovacích strategiích, kdy se využívá velká část délky břitu nástroje.

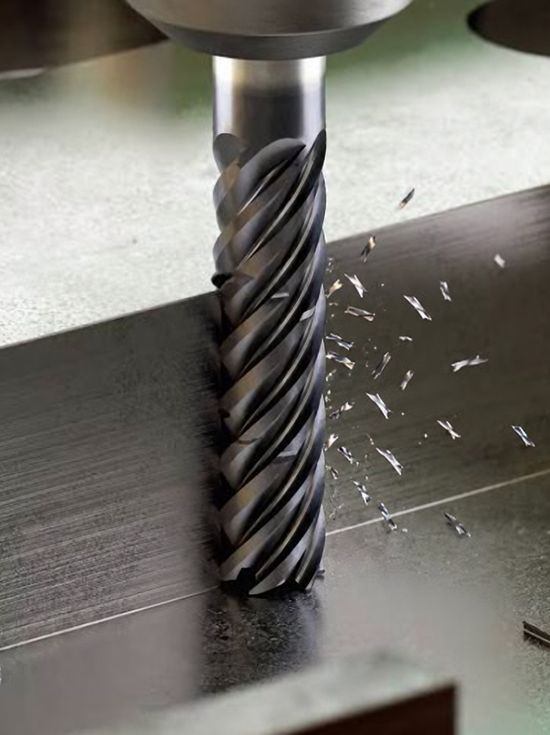

V7 Plus Chip Splitter využívá speciálně upravenou geometrii ostří, jejímž úkolem je vznikající třísku během řezu rozdělit na kratší segmenty. Podle údajů výrobce může být výsledná tříska přibližně třetinové délky oproti běžné stopkové fréze. Kratší tříska se snáze odvádí z oblasti řezu, méně se hromadí kolem obrobku a současně usnadňuje její odvod z pracovního prostoru stroje.

Výhoda této konstrukce se projevuje především při frézování s vysokou axiální hloubkou řezu. Namísto soustředění úběru materiálu pouze na krátkou část nástroje lze efektivněji využít větší délku jeho ostří. V7 Plus Chip Splitter je koncipován jako šestibřitá fréza, takže kombinuje vysoký počet řezných hran s geometrií podporující kontrolovanou tvorbu třísky. Aktuální provedení této řady využívá mikrozrny slinutý karbid, povlak Y-Coating a šroubovici 45°.

Samotný odvod třísky však není jediným faktorem ovlivňujícím produktivitu. Při vysokých řezných parametrech mohou být limitujícím faktorem vibrace. Konstrukce V7 Plus proto používá nestejnoměrné dělení břitů, jehož cílem je potlačit pravidelné buzení nástroje a omezit vznik vibrací.

Výsledkem je stabilnější průběh obrábění, který může přispět k lepší kvalitě obrobeného povrchu a umožnit využití vyšších řezných parametrů. Kombinace šesti břitů, nestejnoměrného dělení a děličů třísky je zaměřena zejména na aplikace, ve kterých je požadován vysoký úběr materiálu při zachování stability procesu.

Typickou oblastí použití je trochoidní frézování. Při této strategii nástroj pracuje s malým radiálním záběrem ae, ale současně s výrazně větší axiální hloubkou řezu ap. Díky omezenému úhlu záběru lze lépe řídit řezné síly a tepelné zatížení nástroje a současně využít větší část délky řezné hrany.

Právě zde se šestibřitá konstrukce V7 Plus Chip Splitter dobře uplatňuje. Vyšší počet břitů umožňuje při vhodně zvolené aplikaci dosahovat vysokého pracovního posuvu, zatímco děliče třísky pomáhají zvládnout množství materiálu odebíraného po celé axiální délce řezu. YG-1 uvádí V7 Plus Chip Splitter jako nástroj vhodný jak pro vysokorychlostní, tak pro trochoidní frézování.

Frézy V7 Plus Chip Splitter jsou určeny především pro obrábění ocelí, korozivzdorných ocelí a litiny. Standardní metrická řada Chip Splitter je dnes dostupná v průměrech od 6 do 25 mm a zahrnuje mimo jiné provedení s rohovým rádiusem.

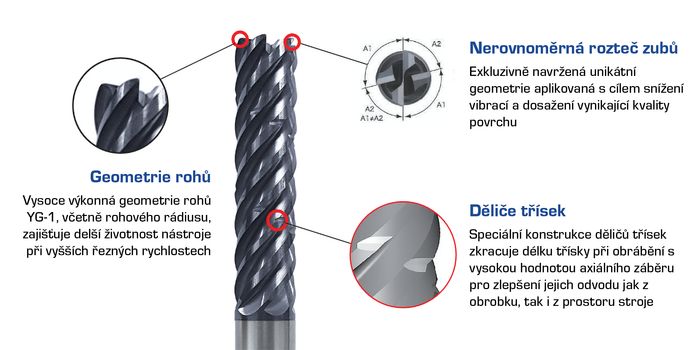

Vysoký výkon frézování nemusí znamenat pouze zvyšování řezné rychlosti a posuvu. Stejně důležité je dostat pod kontrolu tvorbu třísky, vibrace a zatížení jednotlivých břitů. V7 Plus Chip Splitter spojuje několik konstrukčních prvků právě s tímto cílem: šest řezných hran, nestejnoměrné dělení břitů a integrované děliče třísky.

Výsledkem je nástroj určený především pro aplikace, kde lze využít velkou axiální hloubku řezu a moderní frézovací strategie. Zejména u trochoidního a dynamického frézování tak může být správná geometrie nástroje stejně důležitá jako samotné nastavení řezných podmínek.
