Horizontální CNC soustruh DOOSAN PUMA TW 2600/M a TW 2600/M – GL se dvěma vřeteny zkracuje produktové cykly při zpracování automobilových dílů

PUMA TW 2600-GL

Výjimečná produktivita a vysoká přesnost jsou základní vlastnosti horizontálních soustruhů řady PUMA TW 2600. Stroje této řady vychází vstříc celosvětovému trendu výrobců automobilů – snižování hmotnosti vozidla pomocí ultralehkých technologií – a jsou tedy určené především pro obrábění automobilových dílů ze slitin lehkých materiálů.

Konstrukce stroje PUMA TW 2600/M a TW 2600/M–GL je navržena pro plně automatizované obrábění menších a středních obrobků ve středních a velkých sériích, především v automobilovém průmyslu. Nové typy strojů jsou kompletním upgradem předchozích modelů vytvořené s cílem zkrácení doby pracovního cyklu pro velké objemy výroby, zvětšení pracovního rozsahu a snížení vibrací pro dosažení povrchů s nižší drsností.

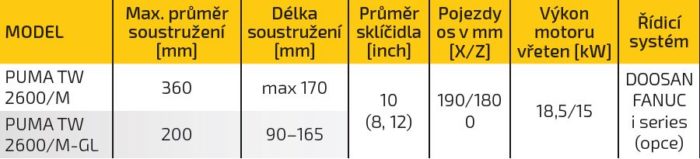

Horizontální soustružnické centrum PUMA TW 2600/M obrábí polotovary do průměru 360 mm při maximální délce soustružení 170 mm. U varianty stroje s portálovým zakladačem PUMA TW 2600/M-GL je průměr soustružení v rozmezí min. 50 mm – max. 200 mm při délce soustružení 90–165 mm a maximální váze obrobku 6 kg. Vysoká produktivita je dosažena minimalizací vedlejších časů a použitím dvou vřeten. Vřetena dosahují rychlosti až 3 500 otáček za minutu s hnacím výkonem motoru 18,5 kW. V základní variantě je stroj PUMA TW 2600/M vybaven sklíčidlem o velikosti 10 palců, variantně je možné dodání osmipalcového sklíčidla.

Automatická výměna nástrojů je zajištěna dvěma servem řízenými hlavami, každá s 10 pozicemi. Stroje typu M jsou vybaveny možností poháněných nástrojů. Na každém vřetenu se obrábí buď stejné, nebo odlišné obrobky. Je možné použití jednoho vřetena pro 1. operaci ve výrobním cyklu a druhé vřeteno na 2. operaci, přičemž manipulaci s obrobky zajišťuje portálový zakladač u varianty stroje TW 2600/M – GL, nebo je pro variantu stroje PUMA TW 2600 možné použít manipulaci robotem. PUMA TW 2600/M – GL nabízí také jako nedílnou součást stroje zásobník polotovarů a zásobník hotových dílů, kdy automatizované operace dále zrychlují výrobu, zkracují přípravu výroby a snižují prostoje mezi jednotlivými pracovními operacemi.
