Enclosure Coolers firmy VORTEC – chlazení rozvaděčových skříní, řídicích systémů, operátorských pultů atd.

Stalo se Vám někdy, že se Vaše výrobní linka nebo zařízení zastavilo v důsledku přehřátí elektroniky? Toto je velmi častý problém, který může mít vážné následky. Výzkum provedený výrobci řídicích systémů ukázal, že pro každé zvýšení teploty o 10 °C se odstávky projevují dvakrát častěji. Zařízení Enclosure Cooler firmy VORTEC nabízí jednoduché, spolehlivé a dostupné řešení pro udržení optimálních provozních podmínek uzavřených rozvaděčových skříní, řídicích systémů nebo operátorských pultů s elektronikou.

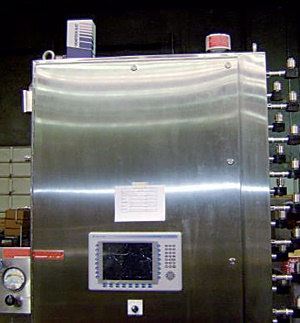

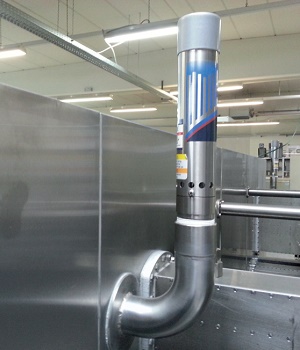

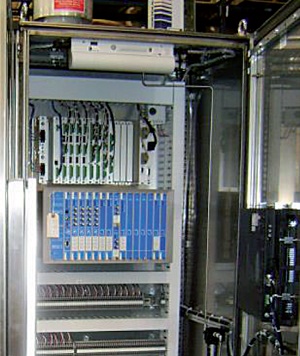

Obr. 1: Chladicí trubice na rozvaděčové skříni

Rozměry nejmodernějších elektronických řídicích systémů a programovatelných automatů jsou velmi malé a zařízení jsou velmi citlivá na teplo a znečistění. Chlazení malých kompaktních skříní je obtížnější a je jednou z příčin vzniku předčasných poruch. Nadměrné teplo způsobuje, že se součástky začínají přehřívat, čtení z digitálních displejů je nesprávné, řídicí systémy mají odchylky a dochází k vypínání ještě pod jmenovitou hodnotou zátěže. Výsledkem je snížení produktivity a zvýšené odstávky zařízení.


Udržujte své řídicí systémy s elektronikou
v chladnu, čistotě a bezpečí


Ventilátory často poskytují nevhodné chlazení a běžně nasávají nečistoty a vlhký vzduch, který působí jako další možný zdroj poruch. Klimatizační jednotky vyžadují stálou údržbu a jsou relativně drahé, velké a složité pro instalaci.

Chladicí zařízení Enclosure Coolers firmy VORTEC je dostupné zařízení s jednoduchou údržbou a snadnou instalací pro udržení optimálních provozních podmínek uzavřených skříní s elektronikou, bez použití freonů nebo jiných chladicích médií.

Enclosure Cooler využívá princip vírové trubice pro vytvoření proudu studeného vzduchu, který umožňuje tiché, účinné a spolehlivé chlazení skříní. Zařízení neobsahuje žádné pohyblivé součástky, u nichž by mohlo dojít k opotřebení, nebo by byla potřeba údržba. Další výhodou je, že chladicí zařízení vytváří mírný přetlak uvnitř skříně, který zabraňuje vstupu nečistot a prachu i v těch nejhorších prostředích. Max. teplota v okolí může být až 80 °C.

Enclosure Cooler chrání citlivé řídicí systémy před přehříváním a nečistotami – mohou být umístěné v malých skříních nebo dotykových panelech nebo i ve velkých skříních rozváděčů. K dispozici jsou různé modely s kapacitou od 117 W do 1 465 W.

Obr. 2: Princip činnosti chladicích trubic Enclosure Coolers

Základní rozdělení jednotlivých modelů

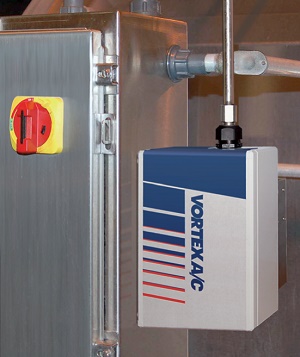

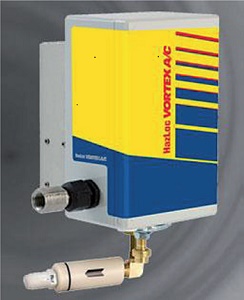

Řada Vortex A/C zahrnuje nejnovější vlastnosti těchto chladičů, vysokou spolehlivost a účinnost:

  • elegantní design,
  • snížení hluku o 78 % v porovnání s dalšími chladiči,
  • integrovaný mechanický termostat pro snížení spotřeby stlačeného vzduchu,
  • možnost instalace na skříni: nahoru, ze stran, zepředu (na dveřích),
  • k dispozici krytí NEMA 12, NEMA 4, NEMA 4X, EX provedení (UL i ATEX).

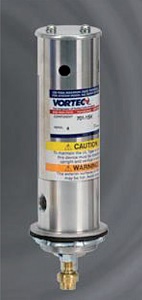

Panel Guard
Řada Panel Guard nabízí levné řešení, snadnou instalaci a údržbu:

  • integrovaný mechanický termostat bez potřeby elektroinstalace,
  • snadná instalace na skříni: vyžaduje pouze otvor 1½“,
  • k dispozici krytí NEMA 4.

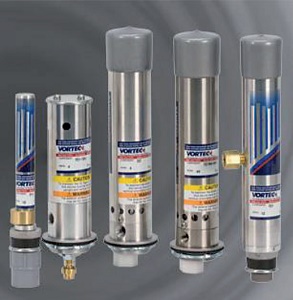

Vortex Coolers
Řada Vortex Coolers nabízí široký rozsah chlazení pro ochranu citlivých elektronických desek a elektrických komponentů:

  • k dispozici provedení s elektrickým termostatem nebo bez termostatu,
  • s termostatem udržuje teplotu ve skříni v toleranci 1,6 °C,
  • k dispozici krytí NEMA 12, NEMA 4 a NEMA 4X.





Vysvětlení klasifikace krytí:

NEMA12: Ochrana proti prachu, nečistotám, poletujícím vláknům, kapající vodě a vnější kondenzaci nekorodujících kapalin
NEMA4: Ochrana proti dešti, stříkající vodě nebo vodě stříkající z namířené hadice, nezničitelné proti vznikajícímu ledu na krytu.
NEMA4X: Ochrana proti dešti, stříkající vodě nebo vodě stříkající z namířené hadice, nezničitelné proti vznikajícímu ledu na krytu. Odolné proti korozi.

Výhody chladičů Enclosure Cooler firmy Vortec:

  • snadná a rychlá instalace,
  • kompaktní rozměry,
  • tiché, účinné, spolehlivé,
  • do skříně se nedostane znečistěný nebo vlhký vzduch z okolí,
  • je možné používat pro všechny typy skříní,
  • je možné používat v prostředí až do 80 °C,
  • nízké náklady v porovnání s elektrickými chladicími systémy,
  • nejsou použita žádná chladiva,
  • optimální provedení a provozní náklady, použití termostatu snižuje náklady na energie,
  • krytí NEMA 12, 4 a 4X,
  • k dispozici i provedení EX (UL i ATEX).

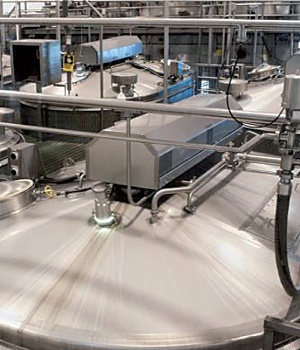

Aplikace

Chladicí zařízení Vortex Coolers udržuje různé nátěrové hmoty v chladnu podle daných specifikací pro optimální aplikaci stříkáním.



Chladicí zařízení Vortex Coolers jsou nabízena jako řešení problémů s přehříváním vedoucími výrobci rozváděčů a konstruktéry ovládacích panelů.



Jeden z velkých výrobců smršťovacích balicích strojů používá Vortex Coolers pro udržení optimální teploty v ovládacím panelu umístěném v blízkosti horkého smršťovacího tunelu.



Model 790 Vortex Cooler byl instalován na řídicím systému na třech robotických svařovacích pracovištích pro montáž automobilů. Toto zařízení ochránilo řídicí systémy před kouřem ze svařování a vysokou okolní teplotou, která způsobovala výpadky řídicích systémů.



Velký výrobce rychlého občerstvení používá Vortex Coolers na řídIcích panelech na všech pečIcích pecích, aby zabránil prostojům vlivem přehřátí. Kompaktní zařízení se snadnou instalací jsou populární pro ochranu rozváděčů na průmyslových pecích a zařízeních a procesech v prostředích s vysokou teplotou.



Ocelárna používá Model 787 pro chlazení a odvětrávání řídicích systémů kompresorů.



EB Pipe Coating používá 4 ks Vortex A/C chladičů na řídicích systémech pro ovládání práškovacích pistolí.




Obchodní zastoupení firmy VORTEC:
LONTECH – surface treatment, s. r. o.
CZ-533 22 Býšť 34 (okres Pardubice)
Tel.: +420 466 989 560
+420 603 471 086
lontech@lontech.cz
www.lontech.cz
