Zaměřeno na iSMART Factory: t-cimco – propojení výroby

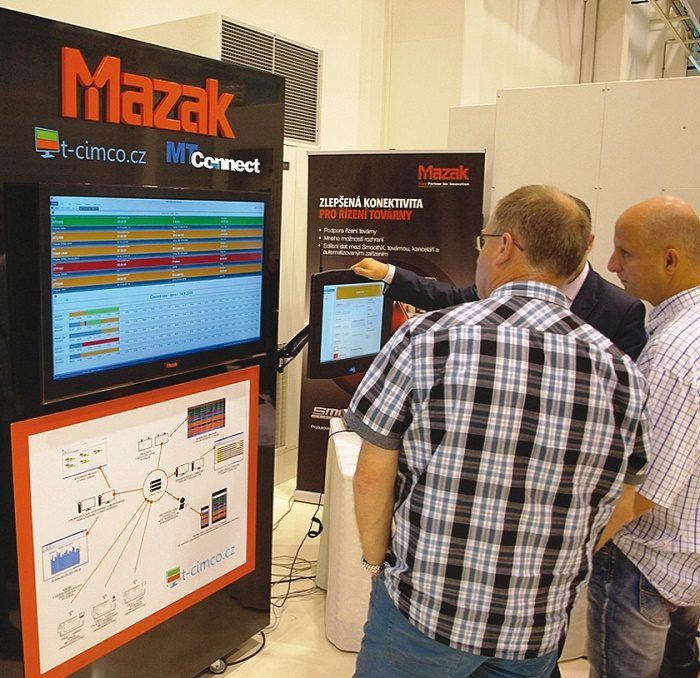

Dne 14. září 2016 proběhl v technologickém centru Yamazaki Mazak Central Europe v Jažlovicích u Říčan za spoluúčasti firmy technology-support open house s podtitulem Zaměřeno na iSMART Factory.
V rámci tohoto open house proběhl seminář „t-cimco – propojení výroby“, kdy byla živě propojena čtyři pracoviště v České republice za použití technologie t-cimco a protokolu MT Connect a při prezentaci byly detailně rozebrány postupné kroky realizace propojení výroby za pomoci těchto dvou technologií a ukázány příklady z praxe.

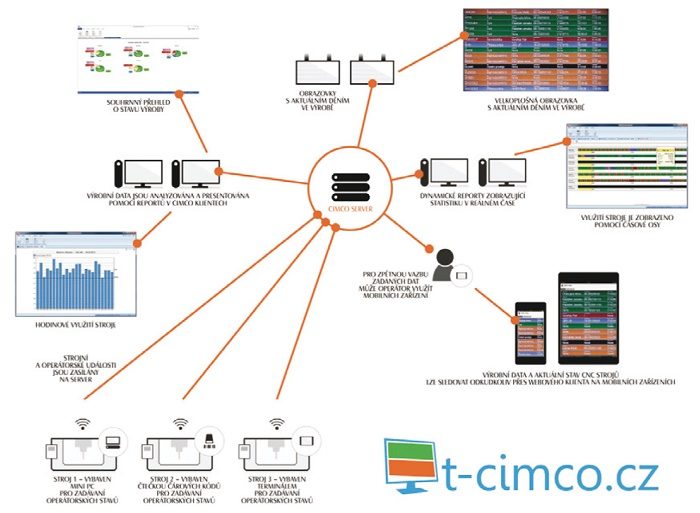

Řešení t-cimco spojuje software CIMCO a zkušenosti firmy technology-support v oblasti CNC provozů. Pomocí zasíťování CNC strojů je nastavena komunikace mezi serverem a řídicím systémem stroje, která umožňuje další využití řešení t-cimco pro sběr a správu dat, přenos NC programů i analýzu dat v reálném čase.
MT Connect je standardizovaný výrobně-komunikační protokol, definující datovou strukturu výrobních zařízení ve formátu XML, která je dále šířena prostřednictvím HTTP protokolu. Postupné kroky realizace propojení výroby:
- ZASÍŤOVÁNÍ – kvalita provedení (popis a dokumentace). Chytré switche. Rozdíl LAN a wifi.
- BEZPEČNOST A SPOLEHLIVOST – záložní zdroje a switche. Vytvořená architektura sítě, oddělená VLAN, zabezpeční „nadřazaného“ PC a zamčený přístup do Windows.
- PŘENOS A SPRÁVA NC PROGRAMŮ – NC PROGRAM = „POKLAD“ KAŽDÉ CNC VÝROBNÍ FIRMY. Standardizace NC programů, přenos NC programů, vyhledávání NC programů, verzování NC programů, správa uživatelů, automatické zálohování.
- PŘENOS A SPRÁVA VÝROBNÍ DOKUMENTACE – kompletní správa výrobní dokumentace – CAD/CAM soubory, NC programy, seřizovací listy, měřicí protokoly atd.
- SBĚR DAT ZE STROJE – stroje Mazak, MoriSeiki, Okuma, Brother, Haas atd. nebo řídicí systémy Heidenhain, Sinumerik, Fanuc, Mitsubishi atd.
- SBĚR DAT OD OPERÁTORA – výrobní prostoje, zakázky, přihlášení operátora a další výrobní informace.
- ODHLAŠOVÁNÍ – odepisování dobrých a špatných kusů.
- PROPOJENÍ S INFORMAČNÍM SYSTÉMEM – aplikace umožňuje napojení na informační systém, databázové tabulky nebo exporty dat v csv.
- VIZUALIZACE DAT – online obrazovka, časová osa a různé druhy reportů.
- ANALÝZA DAT – analýzy dat od efektivity strojů, práce operátorů a skutečné časy zakázek včetně prostojových stavů.
Více informací o řešení „t-cimco – propojení výroby“ můžete získat na webových stránkách www.t-support.cz/novinka/ozveny-t-cimco. Více informací o t-cimco najdete na www.t-cimco.cz.
František Machara
www.t-support.cz
