16. července 2025 13:00

DC napájecí konektory od firmy Amphenol GEC

Řešení PowerLok™ navržená pro aplikace EV.

Nabídka firmy TME byla rozšířena o zásuvky PowerLok™ od firmy Amphenol GEC. Jedná se o novou nabídku od renomovaného dodavatele, adresovanou především výrobcům a elektrotechnikům zaměřeným na obory EV a hybridní automobilový průmysl. Navíc prezentované produkty se osvědčí také v instalacích obnovitelné energie, především energetických skladech.

Ačkoliv všechny zavedené produkty patří do téže rodiny, tuto nabídku je třeba rozdělit na dvě skupiny:
zástrčky a zásuvky PowerLok™ G2 a konektory PowerLok™ 4.0 G2.

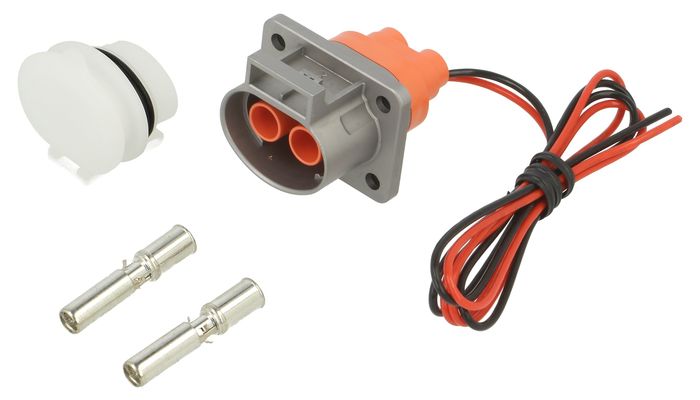

PL082X-61-10-2
Panelové zásuvky

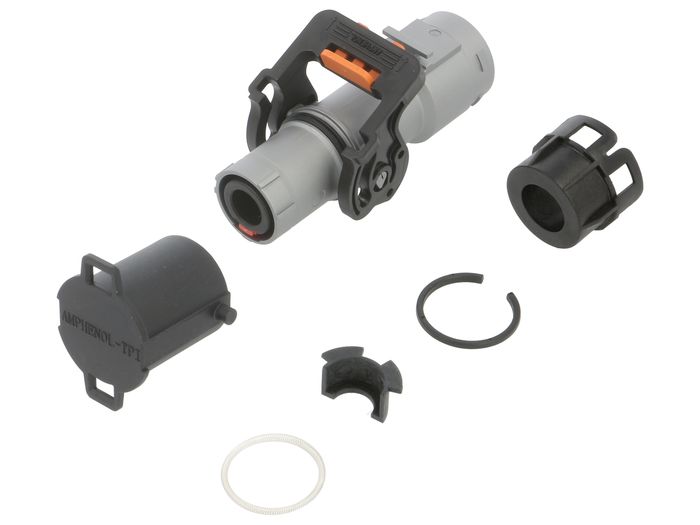

PL18X-301-50-2-5
Jednopinové zástrčky

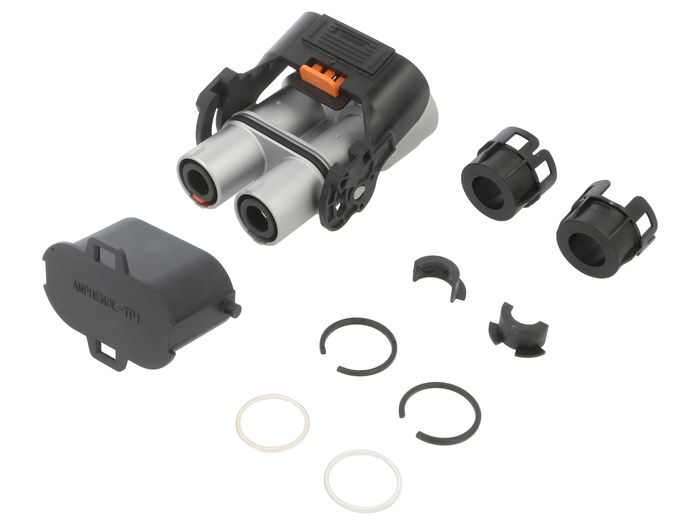

PL182X-301-50-2-5
Dvoupinové zástrčky

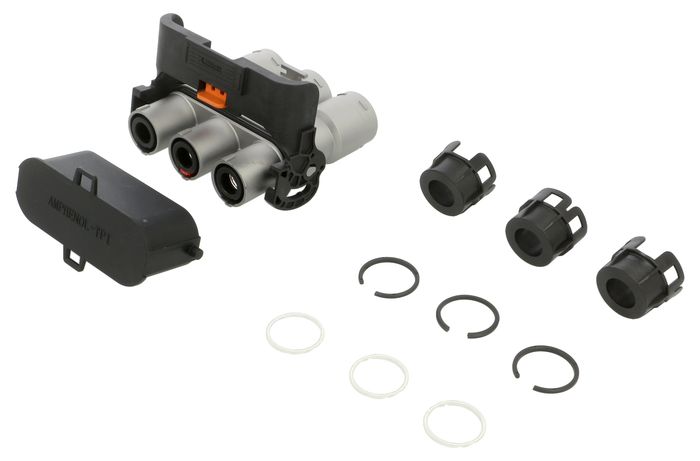

PL183X-301-50-2-5
Třípinové zástrčky

PowerLok™ G2
Tyto produkty, ilustrované na fotografiích výše (zástrčky), jsou vysokovýkonné zásuvky vyrobené z hliníkové slitiny. Mohou vést proudy o intenzitě až 300A při jmenovitém napětí dosahujícím 1kV DC. Nabízejí široký výběr konfigurací, včetně přímých a úhlových verzí. Sortiment zahrnuje jak zástrčky instalované na kabelu (průřezy až 150mm²), tak i zástrčky montované na panel. Jednotlivé konektory mohou mít 1, 2 nebo 3 piny. Současně konstrukce těla zajišťuje úplnou izolaci a stínění kontaktů za účelem ochrany operátorů a minimalizace rušení.

Hlavní aplikace těchto produktů jsou napájecí řetězce v hybridní a plně elektrifikované automobilové technice: v osobních a nákladních automobilech, autobusech, zemědělských strojích a terénních vozidlech. Vzhledem k tak náročným aplikacím byly produkty vyrobeny v ochranné třídě dosahující IP67, tj. vysoké voděodolnosti a úplné těsnosti proti prachu, který by mohl snížit schopnost vedení spojení. Úplná voděodolnost konektoru je dosažena po spárování.

PowerLok™ 4.0 G2
Na rozdíl od výše popsaných konektorů, podserie PowerLok™ 4.0 G2 je určena pro napájení příslušenství a komponent ve vozidlech (senzory, pohony, servomechanismy atd.). Jejich elektrické parametry jsou tedy poněkud nižší (intenzity 5…60A, vodiče o průřezu až 10mm²), ale také těla se vyznačují menšími rozměry. I zde byla dbána na vysokou ochrannou třídu dosahující po spojení IP69. Je důležité zdůraznit, že všechny konektory PowerLok™ se také vyznačují širokou tepelnou tolerancí a mohou pracovat v teplotách v rozmezí od -40°C do 125°C.

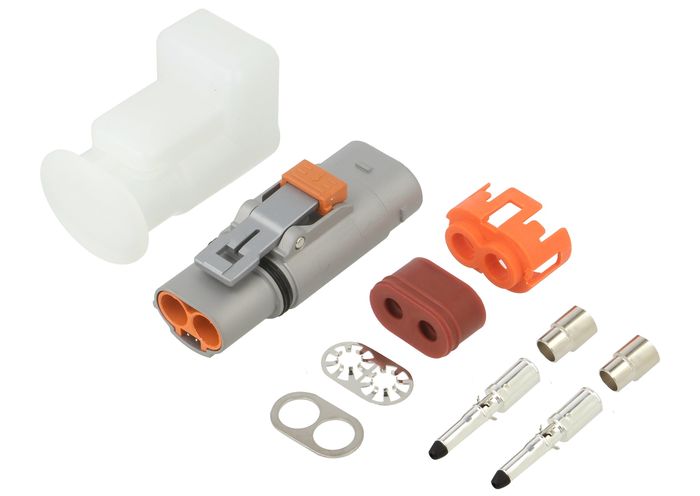

PL182X-61-6-2
Samozamykací konektory PowerLok™ 4.0 G2 mají kompaktnější konstrukci.

Charakteristika
Typ konektoru      zásuvka DC
Druh konektoru*      mužský nebo ženský
Prostorová orientace*      přímá nebo úhlová
Mechanická montáž*      na kabel, na panel, s flanší (4 otvory)
Mechanická odolnost      100 cyklů
Teplota provozu       -40…125°C
Třída těsnosti*      IP2X, IP67, IP69
Polarizace*       2X, 3X, U, V, W, X, Y
Počet pinů*       1…3
Jmenovitý proud*       60…300A
Průřez vodiče*       4…150mm²
Jmenovité napětí       1kV

* v závislosti na modelu
