YASDA PX30i

Nové 5osé obráběcí centrum YASDA nabízí spolehlivost, vysokou produktivitu a „přátelské“ ovládání

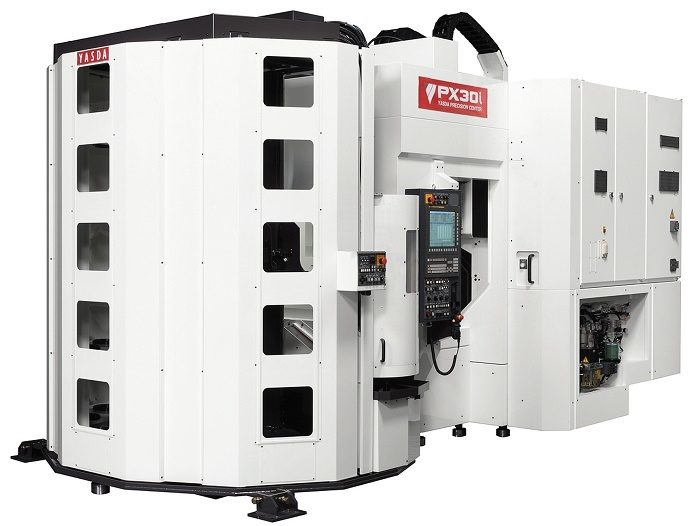

Na výstavě IMTS v Chicagu USA v roce 2014 bylo japonským výrobcem YASDA PRECISION TOOLS K. K. představeno nové 5osé centrum s konceptem vysoké spolehlivosti, vysoké produktivity a vysoké využitelnosti pro vysoce přesné obrábění. Nový vertikální 5osý stroj YASDY – PX30i – bude také v říjnu představen i v Evropě na výstavě EMO Milano.

Potvrzeno FEM analýzou, struktura dvou sloupů přispívá k vysoké tuhosti a jejich symetrie pomáhá redukovat teplotní deformace. Všechny důležité upínací plochy jako je lože, sloupy, atd., jsou ručně zaškrabávány pro dosáhnutí přesné geometrie na mnoho let. Dynamický pohyb obou os a vysokou tuhost zajišťují kuličkové šrouby a lineární pojezdy.

Obr. 2

PX30i je vybaveno nově navrženým vřetenem o rychlosti 20 000 ot/min a BBT40 kuželem. Vřeteno má přímý poháněný systém. Motor a vřeteno je propojeno spojkou (obr. 2). Vřeteno používá samonastavovací systém YASDA, který umožňuje těžké obrábění při nízkých otáčkách vřetene a dále umožňuje vysokou kvalitu povrchového začištění při vysokých otáčkách. To znamená v realitě proces od hrubování po konečné začištění na jedno upnutí.

K pohonu rotačního naklápěcího stolu je použit motor s přímým pohonem, aby bylo dosaženo harmonického spojení mezi vlastním rámem stroje, lineárními pohony jednotlivých os a současně dosažení minimální teplotní deformace.

K tomu slouží I podpora z obou stran uložených kuličkových ložisek s velkým průměrem a vysokou stabilitou. Díky paletě o velikosti Ø 185 mm může být upevněn obrobek o velikosti do Ø 400 mm × 315 mm a max. hmotnosti 80 kg (obr. 3).

Obr. 4

Největší výhodou stroje PX30i je standardní možnost použití velkých nástrojů ve výměníku nástrojů (obr. 4) a velký paletový zásobník pro automatickou výměnu palet (obr. 5). Nově navržený „matrixový“ typ výměníku nástrojů může pojmout až 306 nástrojů, s tím, že nový dotykový panel umožňuje jednoduché ovládání. Paletový zásobník může pojmout až 33 palet. Vysoká rychlost a stabilní výměna palet je zajištěna servopohony.

Obr. 3

Obr. 5



Přesnost pozicování ISO230-2 X Y Z B C
Obousměrná přesnost pozicování osy (A) [μm/sec-1] 3,04 1,55 2,11 2,26 1,10
Obousměrná opakovatelnost pozicování osy (R) [μm/sec-1] 1,73 0,93 1,31 2,00 0,97



Vysoká přesnost je hlavním důležitým aspektem všech obráběcích center YASDA a stejně tak to platí i pro PX30i. Při simultánním 5osém frézování podle NAS979 dosahuje stroj kruhovitosti menší než 3 μm.

Hlavní specifikace:
Pojezdy X / Y / Z 680 / 400 / 500 mm
Úhel indexu osy B -125°– +65°
Úhel indexu osy C 360°
Rychloposuv X / Y / Z 60 000 mm/min
Rychloposuv B / C 75 min-1 / 125 min-1
Nejmenší prog. jednotka X / Y / Z 0,0001 mm
nejmenší prog. jednotka B / C 0,0001 deg.
Pracovní plocha stolu Ø 185 mm
Nosnost stolu 80 kg
Max. velikost obrobku Ø 400 mm × H315 mm (s omezením)
Rozsah rychlosti vřetene 20 000 min-1
Motor vřetene AC15(cont.) / 18.5 kW (S3 60 %)
Typ nástrojového kuželu JIS B6339 40 T
Zásobník nástrojů 306 nástrojů / 277 nástrojů s velkými nástroji
APC / PLS 33
NC jednotka FANUC 31i-B5 w / 15″ LCD displej



PX30i svojí skvělou výkonností a pohodlným designem pro obsluhu (obr. 6) spolehlivě zaručuje svým zákazníkům dosažení vysoké produktivity a ekonomického profitu, a to i do budoucna.

Obr. 6

YASDA PRECISION TOOLS K. K.

Firma YASDA byla založena v roce 1929 v Osace v Japonsku. Roku 1944 byla přemístěna do Satosho-cho Okayama. Od počátku se YASDA zaměřila na vývoj vysoce přesné vyvrtávací a frézovací stroje. Dnes je YASDA výrobcem nejpřesnějších a nejvýkonějších obráběcích center pro různorodý průmysl po celém světě.

Stroj YASDA PX30i bude na výstavě EMO 2015 v Miláně vystaven v hale 1, stánek C41.


CNC invest, s. r. o.
Polygrafická 679/16
108 00 Praha
T: 272 088 911
cnc@cnc-invest.cz
www.cnc-invest.cz
