SpiroGrooving™ Revoluční řešení pro obrábění drážek pro těsnicí kroužky

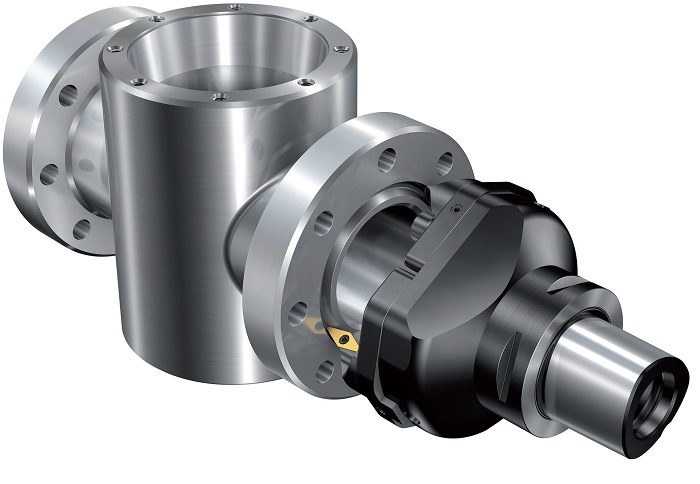

SpiroGrooving™ – je pokroková metoda pro výrobu drážek pro těsnicí kroužky vyvinutá společností Sandvik Coromant zaručující vysokou výrobní kapacitu s odpovídající kvalitou součástí a splňující přísné bezpečnostní požadavky. Tato velice bezpečná a produktivní metoda aplikovaná v kombinaci s nástrojovým systémem CoroBore® XL využívá pro vytvoření drážek pro těsnicí kroužky s přísnými tolerancemi spirografickou dráhu nástroje.
Problémy při obrábění
Drážky pro těsnicí kroužky jsou kritickými prvky u řady součástí pro ropný a plynárenský průmysl, protože vyžadují dodržení úzkých tolerancí a vysokou kvalitu obrobené plochy. Pro konvenční metody obrábění drážek pro těsnicí kroužky je typická nízká bezpečnost obráběcího procesu a zpomalování výroby.
K dalším časovým ztrátám dochází v důsledku použití pracovních postupů složených z několika operací jak při hrubování, tak i při dokončování. Používané nástroje jsou jednobřité nebo ponorné frézy, které jsou náchylné k vibracím. Další z komplikací představuje časté použití obtížně obrobitelných materiálů, např. celistvé díly ze slitiny Inconel 718 nebo plátované slitinou Inconel 625. SpiroGrooving je způsob obrábění používaný spolu s nástrojovým systémem CoroBore® XL. Jedná se o velice bezpečnou a produktivní metodu, která pro vytvoření přísně tolerovaných drážek pro těsnicí kroužky využívá spirografickou dráhu nástroje.
Vysoká kvalita a provozní bezpečnost
Toto řešení je ideální pro výrobu drážek pro těsnicí kroužky v předobrobených plátovaných ocelích a korozivzdorných ocelích. Obrábění progresivních materiálů usnadňuje unikátně řešený vnitřní přívod řezné kapaliny použitý u nástrojů CoroBore XL.
Hrubování a dokončování se provádí v jedné operaci, což výrazně zkracuje dobu obrábění a zvyšuje produktivitu. To vše při obrábění drážek pro těsnicí kroužky zaručuje vysokou provozní bezpečnost a umožňuje dosažení velkých objemů výroby s náležitou kvalitou součástí.
Jak funguje
Metoda SpiroGrooving využívá kruhový spirografický pohyb nástroje po kuželové ploše. Díky tomu dochází ke zmenšení tloušťky třísky, což umožňuje lehký průběh záběru nástroje a zvýšení rychlosti posuvu. Části ostří břitové destičky využívají přerušovaný režim záběru, čímž je eliminováno namotávání dlouhých třísek na nástroj a vřeteno.
Díky unikátnímu generátoru NC kódů lze programování pro metodu SpiroGrooving dokončit v několika jednoduchých krocích.
www.sandvik.coromant.com/cs-cz
