06. dubna 2016 00:48
Speciální provedení indukčních odměřovacích systémů AMOSIN®
Indukční princip odměřovacích systémů AMOSIN® umožňuje vytvářet nejrůznější konstrukční varianty odměřování, z nichž některé nejčastěji používané jsou popsány v tomto článku. Jedná se o lineární i úhlové měřicí systémy.

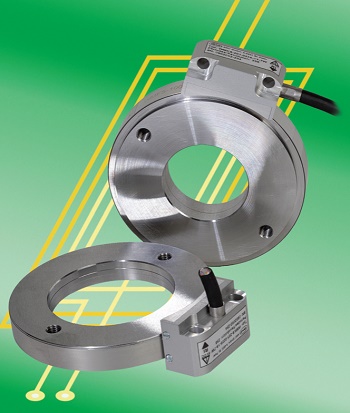

Snímač pro vřetena
Měřicí příruba s odměřovací stupnicí upevněnou na obvodu a s plochou snímací hlavou je určena pro rychlosti až do 26 000 ot/min. K dispozici jsou konstrukční varianty s axiálním i radiálním vyvedením kabelu. Výstupní signál je standardní 1 Všš. Rozsah provozních teplot sahá od −10 °C do +100 °C. Snímač poskytuje všechny vlastnosti typické pro odměřovací systémy AMOSIN®: vysokou odolnost vůči okolním vlivům, jako je prach, vlhkost, olej, chladicí emulze atd. Stupeň krytí IP67 je u těchto snímačů standardní. Snímače jsou mimořádně odolné vůči rázům a vibracím. Neobsahují žádné magnetické díly. Jsou tedy dokonale odolné proti magnetickým polím a také nevykazují hysterezi. Tento snímač je plně kompatibilní se snímačem SIEMENS SIMAG H2.
KIT-ENCODER pro vestavění
Tento miniaturní měřicí systém se skládá z měřicí stupnice, měřicího senzoru a destičky vyhodnocovací elektroniky. Díky miniaturnímu provedení je vhodný pro přímé vestavění do komponent pohonů, kde generuje vysoce přesné měřicí signály TTL nebo 1 Všš pro následnou elektroniku.

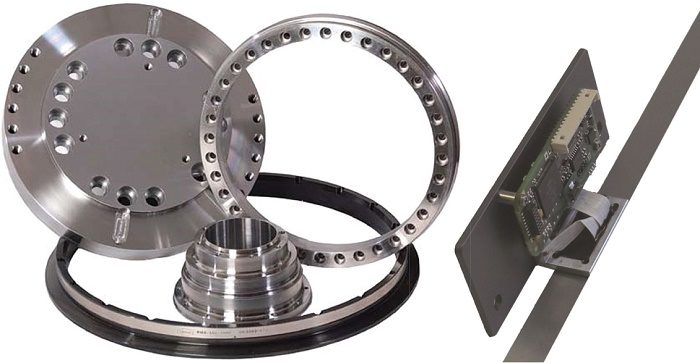

Speciální měřicí příruby
Úhlové měřicí systémy jsou standardně dodávány s plochým měřicím kroužkem s odstupňovanými průměry. Tyto kroužky lze nasadit přímo na rotační díl stroje. Firma AMO, výrobce systémů AMOSIN®, dodává i speciální měřicí příruby s nabodovaným měřicím páskem, a to bez ohledu na průměr. Taková provedení jsou vhodná především pro velké opakované dodávky.
Snímače s certifikací ATEX
Speciálně provedené lineární a úhlové snímače AMOSIN® s certifikací ATEX II 2 G EX mb IIC T4 lze používat v zónách 1 a 2.
Ing. Hynek Stuchlík,
DaNa Travel, s. r. o.
