Případová studie filtrační sestavy FILTERMIST pro filtraci olejových a emulzních aerosolů

Případová studie filtračního systému FILTERMIST FX-5002 s přídavným autodrenážním submikronovým filtrem FX FUSION na obráběcím stroji FANUC Robodrill ve společnosti Constellium Extrusion Děčín s. r. o.

Constellium Děčín se sídlem v České republice je předním evropským výrobcem hliníkových slitinových výlisků a je součástí nadnárodní sítě Constellium.

Výroba v Děčíně započala v roce 1909 a dnes má Constellium Děčín přes 800 zaměstnanců. Constellium Děčín je předním výrobcem hliníkových slitinových výlisků, tj. hliníkových profilů, hliníkových trubek a hliníkových tyčí podle zákaznických specifikací, v široké škále měkkých a tvrdých slitin. Constellium Děčín je největším evropským integrovaným výrobcem zabývajícím se výrobou tvrdých slitin a čtvrtým největším dodavatelem trubek, tyčí a profilů z hliníku a jeho slitin.

V roce 2018 vznikla v Děčíně zcela nová výrobní hala, která byla vybavena obráběcími stroji značky FANUC. S novými výrobními prostory ovšem vznikl i požadavek na udržení čistoty pracoviště a především zdraví pracovníků. Při obrábění hliníkových slitinových výlisků totiž dochází k nežádoucímu vzniku olejové a emulzní mlhoviny, která vedle zdravotních obtíží také způsobuje značné nároky na údržbu.

Firma WEMAC, která je dlouhodobým dodavatelem filtračních systémů pro stroje FANUC, obdržela požadavek na návrh řešení a dodala do firmy Constellium několik filtračních jednotek FILTERMIST doplněných o přídavný submikronový filtr S-FUSION.

Firma Constellium byla s výsledky filtrace spokojena, a proto souhlasila i s otestováním zcela nového submikronového autodrenážního filtru FX-FUSION, který je určený pro střední řadu jednotek FILTERMST, typu FX-4002 a FX-5002. Po třech měsících provozu navštívil Constellium náš technik, aby změřil koncentrace částic uvnitř stroje a poté na výstupu z filtru FX-FUSION, abychom mohli zhodnotit účinnost filtrace.

Výsledky ukázaly snížení průměrné koncentrace o 97 % pro částice do velikosti 1 µm a až 98,2 % pro částice do velikosti 10 µm!

Maximální naměřená koncentrace na výstupu z filtru se pohybovala okolo 0,5 mg/m³, česká norma přitom udává jako limit hodnotu 5 mg/m³.

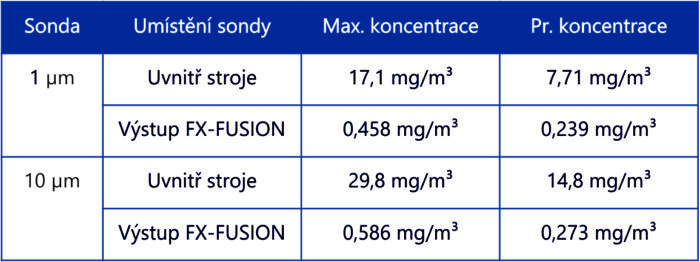

Výsledky měření

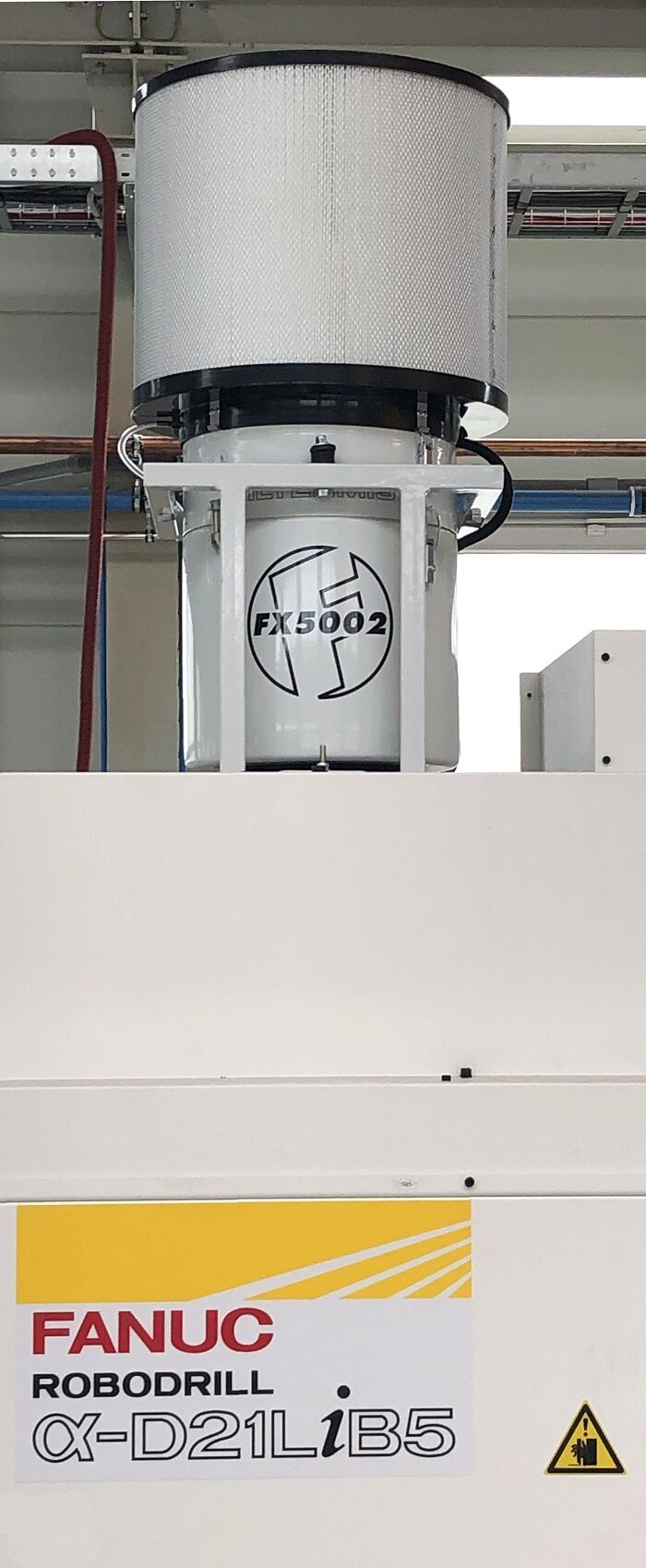

Filtrační jednotka: FILTERMIST FX-5002 + FX-FUSION

Stroj: FANUC Robodrill α-D21

Aplikace: obrábění zadních náprav pro BMW

Chladicí kapalina: emulze Paramo L 35

Instalováno: srpen 2019

Měřeno: listopad 2019

Ačkoliv naměřená maximální koncentrace během této konkrétní aplikace nepřekročila 30 mg/m³, stroje FANUC umí pracovat ve vysokých rychlostech a pod vysokým tlakem a generovat tak koncentrace až do 150 mg/m³. I při takovém zatížení zůstává průměrná koncentrace na výstupu z filtrů S/FX-FUSION hluboko pod zákonem stanovenou normou.
