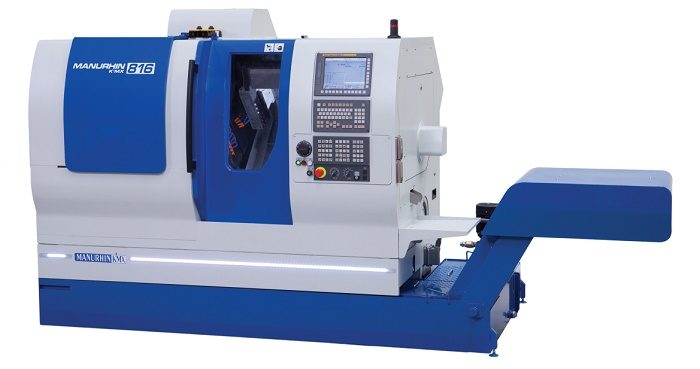

Nový dlouhotočný CNC automat MANURHIN K’MX 816 CLEVER

rozšiřuje výrobní program firmy TAJMAC-ZPS, a. s.

V letošním roce jsme v dubnu na firemních Zákaznických dnech poprvé představili odborné veřejnosti náš nový stroj, Manurhin K’MX 816 CLEVER. Jedná se o dlouhotočný automat s řídicím systémem FANUC pro obrábění tyčí malých průměrů. Je určen pro produktivní obrábění součástí z tyče o max. průměru 16 nebo 20 mm.

Osm lineárních os a dvě rotační C osy umožňují obrábět jednodušší i složitější dílce. Je to nejproduktivnější a nejsložitější CNC dlouhotočný automat, který jsme v TAJMAC-ZPS doposud vyvinuli. Stroj se velmi povedl nejen technicky, ale i designově a na jeho další předvedení odborné veřejnosti na veletrzích v Brně (MSV) a v Miláně (EMO) se velmi těšíme.

Inzerce

V současné době jsou vyrobeny tři prototypy, sériová výroba začne v měsíci říjnu 2015. První bude po dokončení zkoušek PLC instalován u největšího zákazníka strojů Manurhin v Německu, u firmy Leibold & Amann GmbH, druhý byl po předvádění na Zákaznických dnech TAJMAC-ZPS v dubnu seřízen na součást pro automobilový průmysl a ihned dodán pro změnu jednomu z největších zákazníku strojů Manurhin v Česku, firmě Star Technik ve Ždánicích. Tato firma již vlastní 3 stroje Manurhin K’MX 413, 1 stroj Manurhin K’MX 532, 1 stroj Manurhin K’MX 532 Trend, 3 stroje Manurhin K’MX 732 EVO a 2 stroje Manurhin K’MX SWING 1026. Bude to tedy jedenáctý stroj Manurhin ve firmě Star Technik.

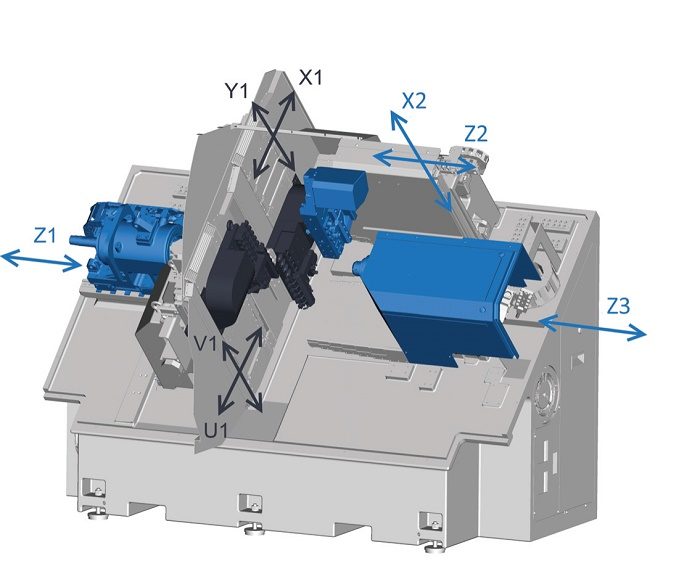

Stroj Manurhin K’MX 816 CLEVER díky své konstrukci dokáže pracovat až čtyřmi nástroji současně, má dvě nezávislá elektrovřetena s 12 000 otáčkami, osm řízených lineárních os na třech nezávislých nástrojových suportech a vřetenech, které jsou navíc doplněny rotačními C-osami. Díky dvěma nezávislým nástrojovým suportům u vodicího pouzdra stroj dokáže současně soustružit dvěma noži, případně souběžně kolmo vrtat nebo frézovat paralelní plochy či vícehrany. Disponuje vysokým počtem nástrojových poloh. Na obou nezávislých deskách má vždy 4 polohy pro nástroje rotační a 4 polohy pro nožové nástroje. Na nezávislém osovém suportu jsou opět 4 polohy pro nástroje rotační a 4 polohy pro osové nástroje proti vodicímu pouzdru. Stejná konfigurace je připravena i proti sekundárnímu vřetenu.


Je to nejproduktivnější a nejsložitější CNC dlouhotočný automat,
který jsme v TAJMAC-ZPS doposud vyvinuli


Ing. Tomáš Dederle,
ředitel divize MANURHIN, TAJMAC-ZPS, a. s.
www.tajmac-zps.cz
