MAG Centrum, s.r.o.: Magnetický upínací systém s technologií nulových bodů

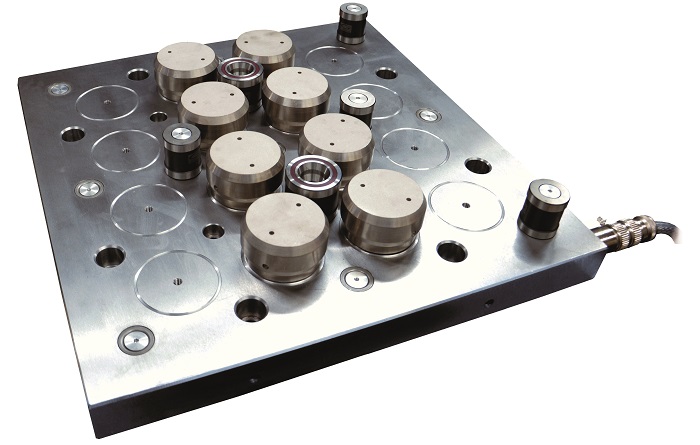

Modulární magnetický systém vybavený přesným rastrem otvorů vhodných pro rychlé a přesné polohování předobrobených dílců, palet a upínacích přípravků. Produkt vznikl ve spolupráci s firmou Gerardi, která poskytla své bohaté znalosti a zkušenosti v oblasti výroby zařízení s nulovými body.

Flexibilní a praktický, takový je rozsáhlý upínací povrch pro umístění obrobku různých rozměrů a tvarů, při zajištění maximální přesnosti polohy mezi obrobkem, magnetickým modulem a stolem stroje.

Hlavní vlastnosti:

  • elektropermanentní magnetický okruh v monolitické konstrukci s nepropustným celoocelovým povrchem,
  • kruhové pohyblivé nástavce s automatickým vyrovnáváním (přizpůsobením tvaru obrobku),
  • rovnoměrné upnutí na celé kontaktní ploše dílce,
  • přesný rastr kalených pouzder v neutrálních plochách magnetu,
  • adaptéry s kolíky referenčních nulových bodů s přesností 0,005 mm,
  • adaptéry a ustavovací věže ve stejné výškové hladině jako pólové nástavce,
  • vysoce flexibilní upínací plocha.

Exkluzivní a patentovaná technologie

Elektropermanentní magnetický okruh MillTec je skutečně bezpečný: magnetická síla (až 16 kg/cm2 na ploše pólu) není ohrožena žádným výpadkem elektrického proudu. Paleta je tedy zcela autonomní a po upnutí obrobku, může být zcela odpojena od elektrického přívodu.

Patentovaná monolitická technologie s integrovanými póly, dělá z modulu MillTec robustní a stabilní zařízení s dlouhou životností. Nízká hmotnost magnetické palety umožňuje upínání těžkých obrobků bez nadbytečného zatížení stroje.

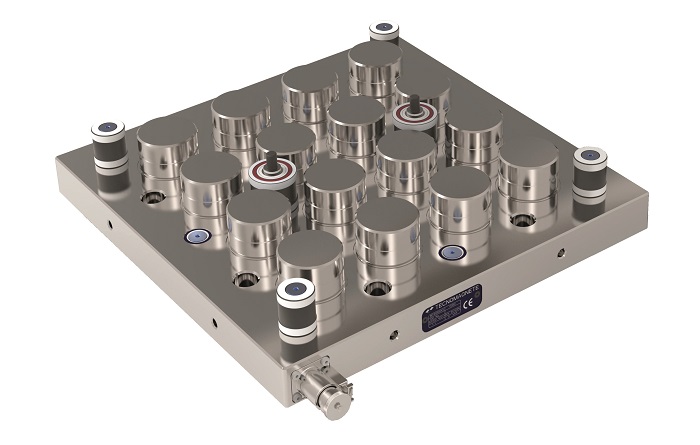

Magnetické moduly Milltec jsou připevněny ke stolu stroje pomocí předpřipravených otvorů a přesně uloženy pomocí broušených bočních dorazových ploch nebo prostřednictvím ustavovacích kolíků.

Rychlý a přesný

Přesný rastr je vytvořen v neutrálních částech magnetické desky integrovanými kalenými pouzdry. Adaptéry firmy GERARDI jdou navrženy pro spojení s přesnými kolíky instalovanými na obráběném dílci nebo paletě s následným magnetickým upnutím.

Rovnoměrné upnutí magnetickou silou zabraňuje veškerým pnutím, tlakům a deformacím dílce. Zajišťuje absolutní eliminaci vibrací během obrábění.

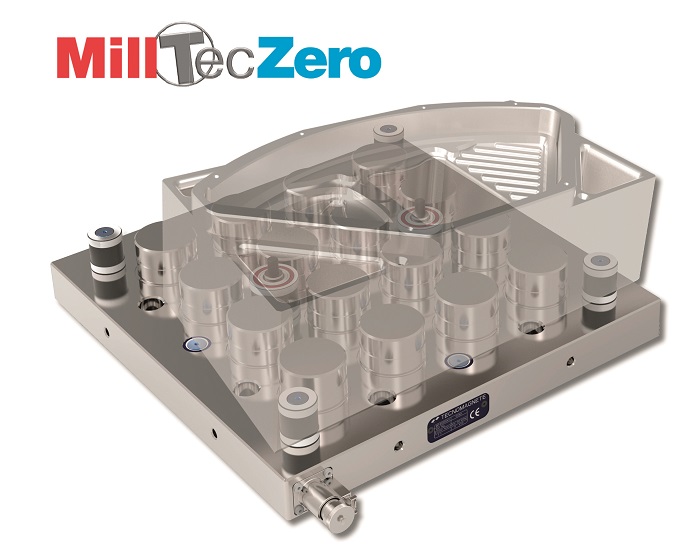

MillTec ZERO zvyšuje produktivitu, zlepšuje efektivitu, redukuje náklady. umožňuje rapidní návrat investice a splňuje všechny požadavky moderního průmyslu 4.0.

Hlavní přednosti:

  • přesné polohování a snadná opakovatelnost,
  • žádná spotřeba energie během obrábění,
  • rovnoměrné upnutí,
  • minimalizace vibrací,
  • 5 přístupných stran na jedno upnutí,
  • plné využití rozjezdů stroje,
  • rychlé ustavení obrobku,
  • automatické vyrovnání,
  • žádná náročná údržba.

www.magcentrum.cz
