Kennametal představuje přesný vyvrtávací systém eBore™

Digitální vyvrtávací nástroje umožňují přesné seřízení tak snadné, jako je napočítání do tří.

Kennametal představil novou řadu přesných digitálních vyvrtávacích nástrojů, které usnadňují přesné seřízení, což umožňuje produktivnější, předvídatelnější a přesnější vyvrtávání. Přesný vyvrtávací systém eBore zahrnuje vyvrtávací hlavy pokrývající rozsah průměrů od 6 do 1020 mm (0,236” až 40,157”) a volitelný digitální displej, jenž umožňuje přesné seřízení stejně jednoduše jako otočením šroubu. Drahé chyby jsou tak minulostí.

Inzerce

„Vyvrtávání představuje u mnoha obrobků finální operaci a obyčejná chyba zde může vést ke vzniku zmetku. Přesný vyvrtávací systém eBore od Kennametalu odstraňuje tradiční ‚počítání dílků‘ a redukuje tak nákladné omyly,“ řekl globální produktový manažer Marcus Paul. „Setkali jsme se s jeho fantastickým přijetím operátory díky jednoduchosti a snadnosti jeho použití. A protože stejný digitální displej je možné použít ve spojení s různými typy nástrojů a na různých strojích, je to rovněž velmi příjemné z hlediska nákladů na obrábění.“

Digitální displej eBore od Kennametalu, který nabízí bezchybné seřizování a přesnost do 2 mikrometrů, je volitelnou – avšak velmi užitečnou – součástí digitálního vyvrtávacího systému Kennametal.

Jednoduchost použití
S digitálním displejem eBore od Kennametalu je otáčení seřizovacího šroubu v těsném vývrtu a počítání jeho otáček minulostí. Zařízení umožňující přesnost nastavení 0,002 mm (0,00008”) je odolné proti třískám a chladicí kapalině a jeho součástí je skleněné měřítko, které sleduje pohyb vyvrtávací tyče. Stačí jednoduše zacvaknout, otočit zajišťovacím šroubem vyvrtávací hlavy patřičným směrem – a nástroj je připraven k další vyvrtávací operaci.

U systému eBore není třeba při seřizování vyjímat vyvrtávací hlavu z vřetene, ani počítat dílky, ani si dělat poznámky. Starosti o vůli a posunutí z důvodu předpětí zajišťovacího šroubu vyvrtávací hlavy jsou minulostí, stejně jako nekonečné zkušební řezy a postupné zvětšování průměru vývrtu. Výsledkem je nižší zmetkovitost, menší prostoje a rychlejší seřízení. Displej se automaticky vypíná po 30 sekundách a jedna baterie vystačí na více než 5 000 seřízení. A pokud před spuštěním vřetene zapomenete vyjmout vyvrtávací hlavu, kuličkový a pružinový upínací mechanismus uvolní displej automaticky při 500 otáčkách za minutu, čímž předejde potenciální škodě.

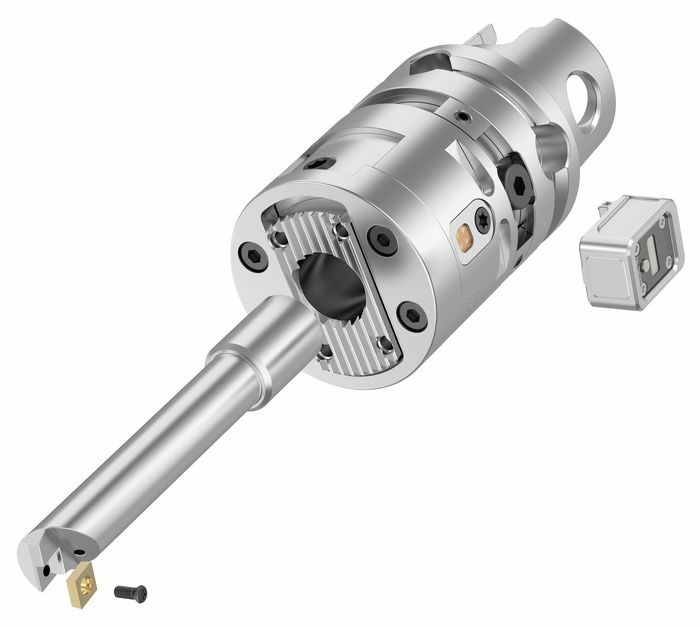

eBore Universal: jedna hlava, nejrůznější konfigurace, velký rozsah průměrů a hloubek vývrtů. Digitální displej eBore umožňuje přesné seřízení ve vřeteni a zkracuje přípravné časy a prostoje.

Vyvrtávání malých i velmi velkých průměrů
Produktová řada eBore sestává ze 4 typů nástrojů s vnitřním chlazením a pokrývá následující rozsahy průměrů:
– eBore Universal Tool (eBore univerzální) – 6–152 mm (0,236”–5,984”)

– eBore Fine Boring Tool (přesné vyvrtávání eBore) – 20–205 mm (0,787”–8,071”)

– eBore Bridge Finishing Tool (vyvrtávací hlavy s příčníkem eBore) – 200–1020 mm (7,874”–40,157”)

– eBore Twin Cutter Roughing Tool (dvoubřité vyvrtávací hlavy eBore) – 19,5–1 020 mm (7,677”–40,157”)

Typy vyvrtávacích hlav eBore (zleva doprava): eBore univerzální, přesné vyvrtávání eBore, vyvrtávací hlava s příčníkem eBore, dvoubřitá vyvrtávací hlava eBore

Systém eBore založený na jednoduchosti přichází s rychlovýměnným rozhraním KM od Kennametalu a může být snadno adaptován na HSK, PCS, KM4X a vřetena se strmými kuželi.

KONTAKT:
petr.paroulek@kennametal.com
0 800 900 840


www.kennametal.com
