Automatizované zakládání do obráběcího stroje

Razantní výměna palet – nyní až do 1000 kg

Kompaktní robotické spojky VERO-S NSR firmy Schunk stanovují u vysoce efektivní robotické výměny palet na obráběcích strojích nová měřítka: s modulem VERO-S NSR maxi 220 patří systém nyní i v těžké váhové kategorii k suverénním favoritům pro paletovou manipulaci.

Přenáší krouticí momenty až 4000 Nm a může spolehlivě manipulovat s paletami do 1000 kg (při rozměrech 800 × 800 mm). Tak velké hmotnosti jsou možné díky firmou Schunk vyvinutému uzamykacímu mechanismu s patentovaným rychlým a upínacím zdvihem. Vlastní zamčení je tvarové a samosvorné. Všechny díly tohoto siláka jsou z kalené nerezové oceli. Pro procesně bezpečnou funkci v náročných prostředích je kompletně utěsněn proti třískám a chladicím kapalinám. Navíc standardní funkce čištění kontaktní plochy mezi paletou a robotickou spojkou zaručuje beztřískové spojení ploch. Ke kontrole procesu jsou snímány polohy uzamčeno a odemčeno odměřovacím systémem a přítomnost palet indukčním senzorem. Opakovatelná přesnost je 0,02 mm.

Inzerce

Modernizace modulů do 300 kg

Také u malých a středních velkostí VERO-S NSR inovativní rodinná firma Schunk pokračuje v inovacích: k dosažení maximální stability procesu jsou i ony s okamžitou platností standardně vybaveny čisticí funkcí. Ocelové vložky na kontaktních místech zaručují extrémní odolnost proti opotřebení. I přes změnu v konstrukci zůstává hmotnost nezměněna. Díky důsledně lehké konstrukci váží tvarově optimalizované moduly jen 400 g (NSR mini 100), resp. 1600 g (NSR 160). Lze s nimi spolehlivě manipulovat paletami do 75 kg (při rozměrech 200 × 200 mm), případně do 300 kg (při rozměrech 400 × 400 mm). V kombinaci s novými těžkými moduly VERO-S NSR maxi 220 firmy Schunk pokrývají nyní kompletní spektrum od 1 do 1000 kg.

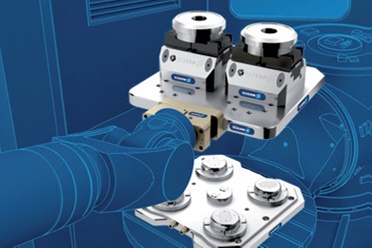

NSR maxi 220	Silák: Robotická spojka VERO-S NSR maxi 220 firmy Schunk je navržena pro manipulaci těžších palet o hmotnosti do 1000 kg.

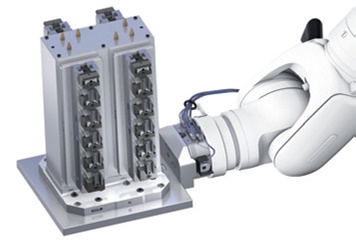

Robotická spojka NSR	S přípustnými hmotnostmi palet od 1 do 1000 kg pokrývají robotické spojky VERO-S NSR firmy Schunk enormní spektrum. Pro procesně stabilní výměnu palet jsou nyní všechny moduly vybaveny automatickou čisticí funkcí.
