AMF představí techniku vnitřního upínání

Firma Andreas Maier GmbH & Co. KG (AMF) představí na veletrhu AMB nové kleštiny pro vnitřní upínání. Tento nový výrobek tvoří základní prvek a nástavec pro vnitřní upínání. Nástavec upínací kleštiny mohou uživatelé přizpůsobit vnitřnímu obrysu svých obrobků. Díky jedinečné technice upínání lze bezpečně a bez deformací upínat i obrobky s neprůchozím otvorem. Systém kontroly upnutí vydá hlášení, zda je obrobek bezpečně upnutý.

„Díky bočně umístěnému upínacímu šroubu mohou uživatelé zevnitř upínat i obrobky, které nemají průchozí otvor. To je stejně přesvědčivé jako naše jedinečná kontrola upnutí,“ zdůrazňuje Silvia Herold, produktová manažerka ve společnosti Andreas Maier GmbH & Co. KG ve Fellbachu. Na veletrhu AMB představí experti na upínací techniku z Fellbachu svůj nejnovější výrobek, kleštinu pro vnitřní upínání. Tu tvoří základní prvek, který lze upnout na stůl stroje čtyřmi různými způsoby. Příslušný nástavec upínací kleštiny je tvrdě eloxovaný. Dodává se ve dvou velikostech s vnějším průměrem 70 mm nebo 99 mm.

Jedinečná kontrola upnutí pro vyšší bezpečnost

Nástavec upínací kleštiny mohou uživatelé třískově obrábět a tak přizpůsobit vnitřnímu obrysu svého obrobku. Zvláštností novinky představené společností AMF je však to, že pro bezpečné upnutí obrobku není nutné, aby v něm byl průchozí otvor. Díky mechanické boční manipulaci lze upínat i obrobky s neprůchozím otvorem. Dalším, dosud jedinečným vybavením základního prvku je systém kontroly upnutí z nerezové oceli. Díky němu uživatelé poznají, zda je obrobek bezpečně upnutý. To výrazně zvyšuje technologickou bezpečnost.

Díky přizpůsobení nástavce upínací kleštiny vnitřnímu obrysu obrobku lze bezpečně a šetrně upínat obrysy libovolného tvaru. Minimální průměr činí 32 mm. Pojistný kroužek zajistí během přizpůsobení to, že bude poté možné obrobek technologicky bezpečně upnout. Minimální hloubka upnutí je deset milimetrů. Maximální hloubka upnutí činí v závislosti na variantě 40 nebo 44 mm.

Flexibilita díky čtyřem možnostem upevnění

Základní prvek je pro upevnění na stůl stroje vybaven upínacím okrajem po celém obvodu. Boční rovné plochy umožňují uchycení do svěráku stroje. Alternativně je možné rovněž uchycení do drážek tvaru T na stole stroje. Navíc jsou na spodní straně umístěny úchyty pro systém AMF s nulovým bodem ve velikostech K10 a K20 a rovněž drážky pro umístění na upínací moduly AMF s nulovým bodem s indexováním. Mechanismus základního prvku je chráněn proti nečistotě a chladicí vodě. Společnost AMF představí kleštiny pro vnitřní upínání na veletrhu AMB jako logické vývojové pokračování kleštin pro vnější upnutí ze stejné konstrukční řady. Základní prvek lze použít pro oba nástavce upínacích kleštin.

Seznam vyobrazení techniky AMF pro vnitřní upínání

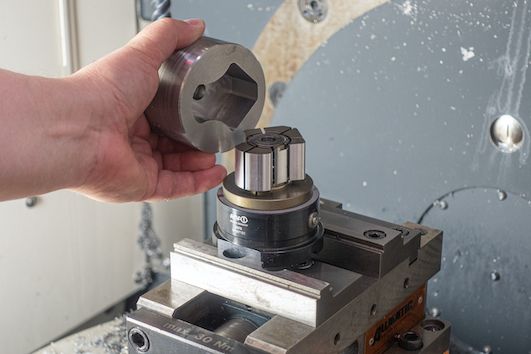

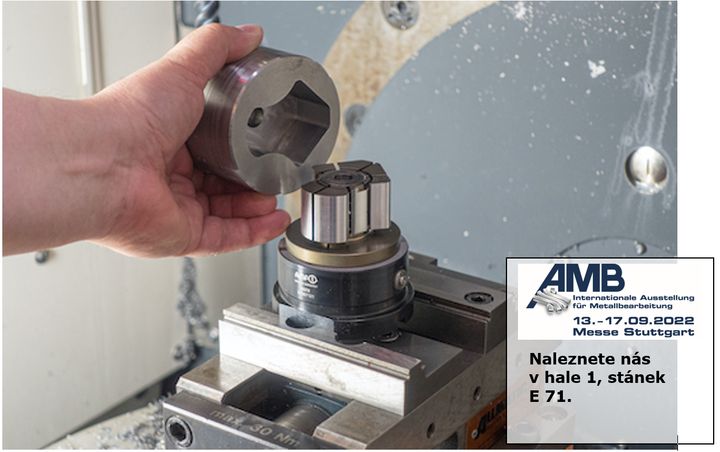

AMF představí na veletrhu AMB novou kleštinu pro vnitřní upínání. Tu mohou uživatelé přizpůsobit vnitřnímu obrysu svých obrobků. / © Zdroj snímku: AMF

Díky mechanické boční manipulaci lze bezpečně a bez deformací upínat i obrobky s neprůchozím otvorem. / © Zdroj snímku: AMF


Lídr trhu v oblasti upínání na stůl stroje

Podnik založený roku 1890 pod názvem Andreas Maier Fellbach (AMF) je dnes systémovým dodavatelem techniky upínání a patří k lídrům světového trhu. Díky přítomnosti na globálním trhu jsou zaměstnanci vždy ochotni naslouchat problémům zákazníků. Na základě toho AMF vyvíjí s vysokou kompetentností pro řešení problémů, kompetentním poradenstvím, inteligentním inženýrstvím a s nejvyšší kvalitou výroby projektová a speciální řešení pro odběratele a rovněž standardní řešení, která se prosazují na trhu. S více než 5000 výrobky a rovněž mnoha patenty patří tento švábský podnik k největším inovátorům svého odvětví. Garanty úspěchu jsou ve firmě Andreas Maier GmbH & Co. KG rychlost, flexibilita a 230 vysoce kvalifikovaných pracovníků. V roce 2021 dosáhla firma AMF obratu přibližně 44 mil. eur.
