Třískové obrábění slinutých karbidů

Slinuté karbidy – tvrdokovy (dále TK) patří mezi nejběžnější materiály pro výrobu všech druhů moderních a produktivních nástrojů (pro třískové obrábění, průvlaky, martice, střižné nástroje, formy a další na opotřebení náročné díly). Nástrojárny se ale potýkají s problematikou jejich obrobitelnosti.

Broušení diamantovými kotouči je sice relativně produktivní, ale jen v případě válcových a rovinných ploch. Radiusové přechody a speciální tvary se spíše řeší elektroerozivním obráběním, ale to je velmi pomalé a drahé. Řešením je třískové obrábění!

Inzerce

Pro třískové obrábění dělíme tvrdokovy do základních tří skupin v závislosti na obsahu pojiva – cobaltu na:

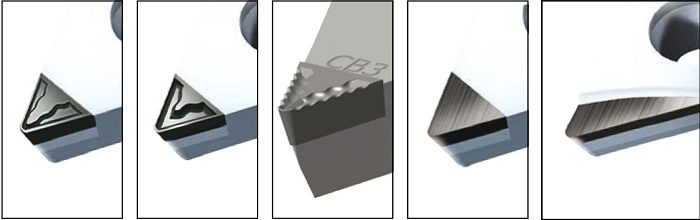

  1. Obrobitelné – zpravidla CBN nebo PKD břitovými destičkami,
  2. Těžko obrobitelné – kombinací PKD/CVD/MKD* nástrojů a speciální technologie,
  3. Neobrobitelné – nelze obrábět třískově.

Důležitá je informace, že hranice obrobitelnosti TK se pohybuje v rozmezí 8–10 % Co. Maximálním přínosem při třískovém obrábění TK oproti broušení a elektroerozi je produktivita a cena. Normohodina na soustruhu je zpravidla výrazně levnější než na brusce nebo přesném elektroerozivním stroji, přitom třískové obrábění může být až 10× rychlejší. Největších úspor lze dosáhnout na rotačních dílech s osazením s radiusovými přechody, a to jak při soustružení povrchů, tak i soustružení otvorů a čel.

Výsledné opracování se pohybuje v rozmezí Ra 0,1–Ra 0,2 a tolerace rozměru i tvaru závisí výhradně na typu a stavu obráběcího stroje.

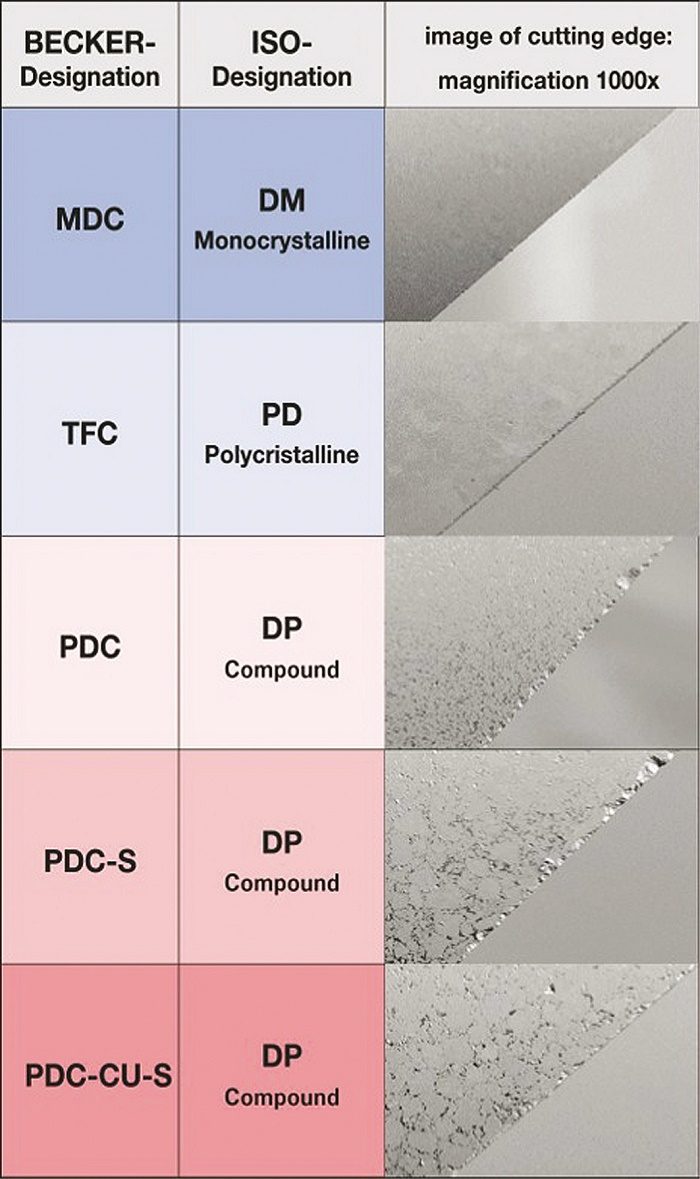

K největším evropským výrobcům těchto nástrojů patří německá firma BECKER, která se specializuje výhradně na břitové destičky z kubického nitridu boru a z diamantu. Velkým přínosem pro obrábění TK jsou nástroje BECKER TFC, které spojují výhody monokrystalického diamantu (tvrdost, otěruvzdornost a kvalitu výbrusu břitu) s výhodnou cenou klasického PKD!

* PKD polykrystalický diamant s pojivem
CVD polykrystalický diamant bez pojiva
MKD monokrystalický diamant (syntetický krystal)

Máte-li zájem o nákup nástrojů pro obrábění TK včetně poradenství, můžete se obrátit na firmu DIA Praha s. r. o.

Jan Čeřovský


DIA-Praha s. r. o.
K Čestlicům 185
104 00 Praha 10-Křeslice
T: +420 267 713 230
F: +420 267 713 231
diapraha@diapraha.cz
www.diapraha.cz
