15. srpna 2019 07:31
Produktivní upichování s nástroji TANG-GRIP
Vždy na špici vývoje v oboru řezných nástrojů, ISCAR zavádí revoluční systém pro zapichování a upichování
Zapichování a upichování jsou základní aspekty procesu obrábění a kovovýroba čelí neustálé výzvě k integraci nových metod, které zvýší účinnost obrábění a sníží prostoje pro nejběžnější operace.
ISCAR nepodceňuje význam operací zapichování a upichování při procesu soustružení. Chápe, že pro každou aplikaci je vždy třeba vzít v úvahu více faktorů. Tedy volbu typu obráběcích nástrojů, typ materiálu, který je obráběn, požadované hloubky řezu i rychlosti posuvů. Proto reaguje na tyto variabilní potřeby tím, že vyvíjí nové komplexní řady vysoce efektivních nástrojů pro zapichování a upichování, které zahrnují široký výběr geometrie destičky, jakostí karbidů a tento rozsah dále rozšiřuje.
Díky požadavkům a standardům Industry 4.0, které přispívají k rozvoji průmyslu při mimořádných cenách, zavedla společnost ISCAR nové technologie zapichování a upichování, které jsou schopny bezproblémově se integrovat do nové vlny obráběcích center, která pracují s neuvěřitelně vysokými hodnotami posuvů. Systém držáků a planžet TANG‑F-GRIP byl navržen tak, aby odpovídal těmto potřebám a dosáhl vysoké produktivity a nižších nákladů.

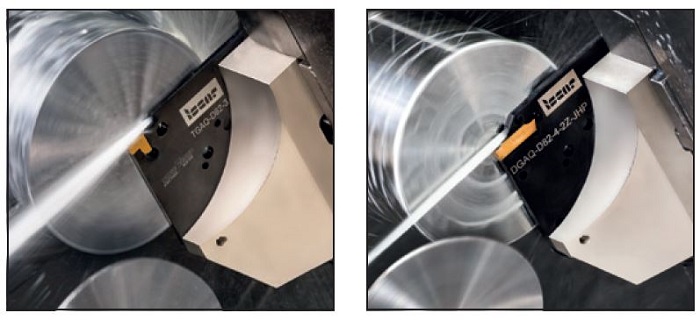

Revoluční systém TANG‑F-GRIP obsahuje robustní nástrojový upínací blok nesoucí čtvercové planžety, které jsou vybaveny čtyřmi lůžky, s jedinečnou koncepcí schopnou upíchnout až 120mm průměr tyče. TANG‑F-GRIP se snadno montuje a pracuje na všech typech strojů, včetně víceúčelových obráběcích center

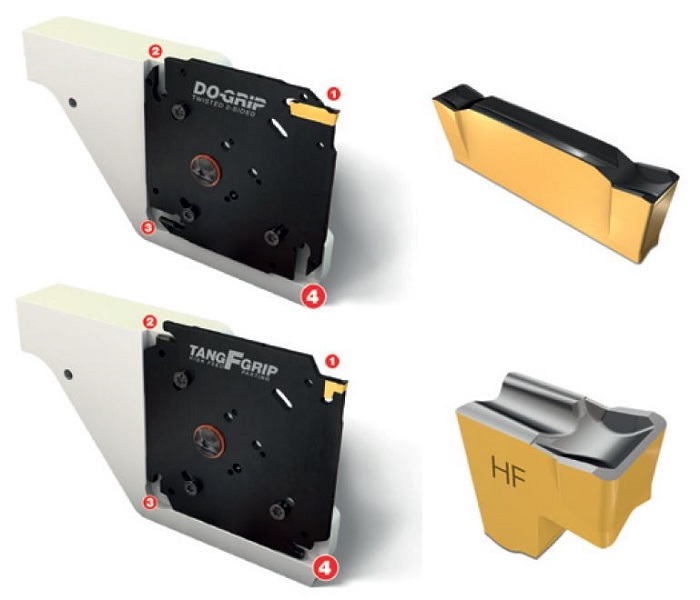

na ose X, aniž by bylo nutné provádět speciální úpravy. Systém umožňuje montáž dvou systémů planžet TANG‑F-GRIP i DO‑GRIP do stejného upínacího bloku. Čtvercové planžety mají podpěrný systém, který zajišťuje zapichování a upichování bez vibrací. TANG‑F-GRIP také šetří čas při instalaci a výměně VBD, protože v případě poškození může být konfigurace bloku otočena do nové polohy lůžka bez potřeby seřizování stroje.
Systém je určen pro vysoké hodnoty posuvů. To prodlužuje životnost destičky, zlepšuje drsnost povrchu, rovinnost součástí a vyznačuje se vysokou stabilitou – zejména při upichování velkých průměrů. Nové patentované planžety zkracují dobu obrábění a také umožňují výrazné úspory materiálu – např. 120 mm tyč může být dělena jen pomocí 3 mm planžety s destičkami HF (high feed) s rychlostí posuvu až 0,4 mm/ot.
HF tangenciální jednostranná destička byla vyvinutá tak, aby umožnila vysoce efektivní dělení při vysokých rychlostech posuvu s pomocí jedinečné geometrie utvařeče. Nový typ utvařeče, umožňuje volný a plynulý odchod třísek, což zvyšuje životnost destičky i planžety a vede ke zvýšení produktivity.
Všechny destičky TANG‑GRIP mohou být integrovány do systému TANG‑F-GRIP, který je rovněž kompatibilní s destičkami DO‑GRIP DGN s oboustrannou kroucenou geometrií, které poskytují široký výběr šířek pro všechny aplikační rozsahy. ISCAR nabízí širokou škálu utvařečů a jakostí karbidů pokročilých tříd, čímž zajišťujících bezkonkurenční výkon a prodlouženou životnost nástroje.
Revoluční bezpečná upínací metoda s použitím tangenciálně orientovaného lůžka prodlužuje jeho životnost. Ta je třikrát delší než u jakéhokoli jiného běžného systému. Robustnost a upínací metoda umožňuje obrábění při vysokých rychlostech posuvů a poskytuje vynikající kvalitu rovinnosti a drsnosti povrchu, zatímco ploché horní čelo planžety nebrání plynulému odchodu třísek za všech možných podmínek obrábění.
Systém JETCUT obsahuje důmyslně navržené kanály vnitřního přívodu kapaliny do těsné blízkosti řezné hrany, což zlepšuje tvorbu třísek a snižuje tepelné namáhání břitu.
Společnost ISCAR udržuje svůj neustálý pokrok v důsledku soustavného rozvoje inovativních a vysoce kvalitních produktů společnosti, založených na talentované činnosti oddělení výzkumu a vývoje společnosti, podněcovaných vyvíjejícími se potřebami globálního průmyslu. Tato snaha poskytnout zákazníkům nejnovější a nejúčinnější technologie obrábění kovů se odráží v zavedení řešení TANG‑F-GRIP do komplexní řady nástrojů pro zapichování a upichování systému GRIP společnosti ISCAR.
