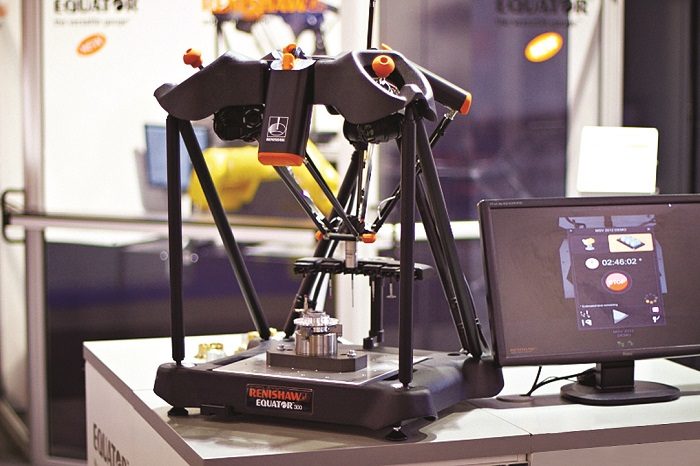

Kontrolní a třídící systém Equator™



Jeden Equator dokáže zastat stejnou práci jako stovky jednoúčelových měřidel, přípravků nebo kalibrů.

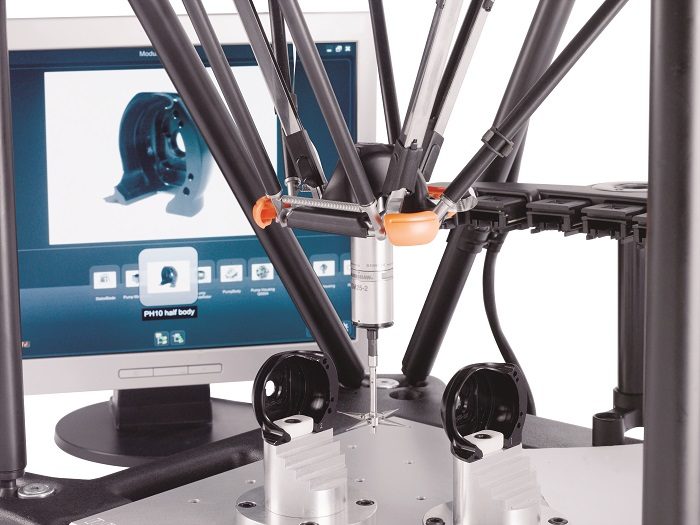

Kontrolní a třídící systém Equator představuje zcela novou alternativu k tradičnímu měření a zaplňuje tak mezeru na trhu, kterou se dosud nikdo nezabýval. Systém představuje více než jenom měřicí systém. Je prvním produktem nové řady metrologických produktů společnosti Renishaw. Celý systém byl vyvinut ve spolupráci s předními výrobci v automobilovém průmyslu s cílem získat efektivní dílenské měřidlo pro automatizovanou kontrolu sériově vyráběných dílů. Jeden Equator dokáže zastat stejnou práci jako stovky jednoúčelových měřidel, přípravků nebo kalibrů. Patentovaná konstrukce přístroje umožňuje vysokorychlostní pohyb sondy v pracovním prostoru. Skenovací sonda SP25M umožňuje snímání polohy, rozměrů a tvaru kontrolovaného dílce s vysokou hustotou naměřených dat. Tisíce sejmutých bodů poskytují lepší výsledky než manuální měření.  Výkonný software porovnává rozměry obrobku s údaji o rozměrech etalonu uloženými v paměti přístroje. Výstupem z měření je informace Dobrý díl / Špatný díl.

Inzerce

Připraven ke kontrole

Instalace a příprava nově dodaného systému Equator k provozu netrvá déle než 20 minut. Přístroj váží pouhých 25 kg, Potřebuje pouze sítové napájení 240 V a nevyžaduje přívod stlačeného vzduchu. Intuitivní uživatelské rozhraní pro obsluhu vyžaduje jen malé nebo dokonce vůbec žádné školení. Díky minimálním nárokům na prostor lze Equator používat i v těch nejstísněnějších dílenských prostorách. Je jedno zda potřebujete kontrolovat tisíce kusů stejného výrobku nebo stovky různých výrobků v náhodném pořadí. Jediné co potřebujete, je vzorový díl (etalon) od každého výrobku. Za etalon lze prohlásit kterýkoliv vyrobený díl, který odpovídá výrobní dokumentaci. Po přeměření na souřadnicovém měřicím stroji (CMM) se stane etalonem v okamžiku, kdy jsou naměřená data z CMM nahrána do paměti Equatoru. Od té chvíle můžete začít kontrolovat 100% vaší produkce a získat jistotu, že všechny expedované díly jsou v pořádku.

Jednoduchá obsluha

Ovládací software umožňuje určit různá přístupová práce různým pracovníkům. Programátor má přístup ke všem funkcím. Operátor může mít přístup jen k volbě typu měřeného dílu a spuštění programu. Programování přístroje se neliší od programování běžného souřadnicového měřicího stroje. Dokonce i software je stejný, používáte-li Renishaw software Modus. Požadavky na kvalifikaci operátora jsou velmi nízké. Plně postačuje schopnost kliknout počítačovou myší na obrázek měřeného dílu, vložit měřený díl do stroje a stisknout tlačítko Start.Vše ostatní už obstará Equator. Systém však lze instalovat i do plně automatické robotizované buňky a celou manipulaci s kontrolovanými díly ponechat na průmyslovém robotu. Equator podle zjištěných odchylek dokáže generovat korekční parametry pro výrobní stroj a díky neustálé zpětné vazbě udržovat proces pod kontrolou.
