Motorové startéry Eaton PowerXL DE1 se změnou otáček přinášejí pokrokové ovládání motoru

Kompaktní motorové spouštěče PowerXL DE1 se změnou otáček jsou ideálním řešením pro aplikace, které vyžadují proměnné otáčky, ale vystačí si s omezeným rozsahem funkcí.

Společnost Eaton vyvinula a uvedla na trh inovační variantu ovládání elektrických motorů. Jde o pokrokový motorový spouštěč se změnou otáček (VSS – Variable Speed Starter). Ten v sobě kombinuje jednoduchost konvenčního spouštěče s konstantními otáčkami s možností změny rychlosti otáčení motoru.

Inzerce

VSS spouštěče, k nimž nový Eaton PowerXL DE1 patří, jsou první na trhu a poskytují konstruktérům mechanizmů a systémů vysoce spolehlivou a cenově přístupnou alternativu ovládání motorů, která bude užitečná zejména při zvyšování energetické účinnosti v aplikacích, kde byly dříve používány spouštěče s konstantními otáčkami.

„Směrnice ErP – Energy related Products (produkty vázané na spotřebu energie) a rostoucí úroveň automatizace ve strojírenství vedou k rozšířenému používání frekvenčních měničů, a to i v relativně jednoduchých aplikacích,“ řekl Jindřich Bulva, produktový manažer Eaton Elektrotechnika. „V mnoha těchto aplikacích, zejména v těch zahrnujících čerpadla a ventilátory, jsou však měniče s proměnnými otáčkami VSD (Variable Speed Drivers) zbytečně složité a mají příliš mnoho funkcí. Na druhé straně konvenční motorové spouštěče rychlost otáčení ovládat nemohou. Naše nové spouštěče VSS jsou pro tyto aplikace, které vyžadují jen omezené funkční vybavení, ideálním řešením, protože jejich použití je jednoduché a přitom nabízejí kompletní regulaci rychlosti otáčení.“

Soulad norem a energetické úspornosti IE2

Spouštěče VSS jsou též cenným řešením pro případy, kdy je v aplikacích s konstantní rychlostí otáčení vyžadován soulad s normami, a přitom je třeba použít motory s energetickou úsporností IE2, protože fyzické rozměry brání použití úspornějších motorů třídy IE3. Další aplikace, u kterých spouštěče VSS přinášejí význačné výhody, jsou aplikace s velmi vysokým počátečním kmitočtem a ty, kdy je motor podroben vysokému tepelnému zatížení.

Dvě velikosti VSS spouštěčů

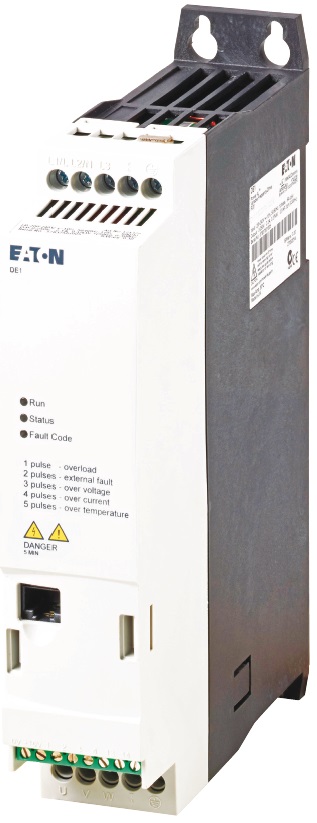

Eaton v současnosti nabízí spouštěče PowerXL DE1 VSS ve dvou velikostech. Úzká verze s šířkou 45 mm je vhodná pro použití s motory do výkonu 1,5 kW, zatímco model s mechanickou šířkou 90 mm lze použít s motory od 2,2 do 7,5 kW. Oba modely mají vestavěné funkce ochrany motoru a též termistor (tepelné čidlo) motoru a ochranu proti zkratu.

Při instalaci, spuštění a použití nového spouštěče VSS nejsou vyžadovány žádné speciální znalosti, protože byly navrženy pro přímé použití „po vybalení z krabice“ bez nutnosti nastavování, nebo konfigurace parametrů. To znamená, že uvedení spouštěče VSS do provozu vyžaduje o 80 % méně času než u konvenčního měniče VSD.

Řada funkcí pro maximální pohotovost motoru

Eaton spouštěče PowerXL DE1 VSS byly speciálně konstruovány k dosažení maximální pohotovosti. Nabízejí např. volnoběžný chod detekující a automaticky připouštějící zpětnovazební energetickou rekuperaci z motoru. Spouštěče jsou vybaveny bržděním DC (stejnosměrným) proudem před samotným spuštěním, což je zejména výhodné při pohonu ventilátorů. Rovněž mají schopnost snížit spínací kmitočet, aby nedošlo k překročení kritických teplot spouštěče. Funkce automatického restartu zabezpečuje nepřetržitý chod motoru po vzniku závady.

Jednoduché nastavení pomocí softwaru

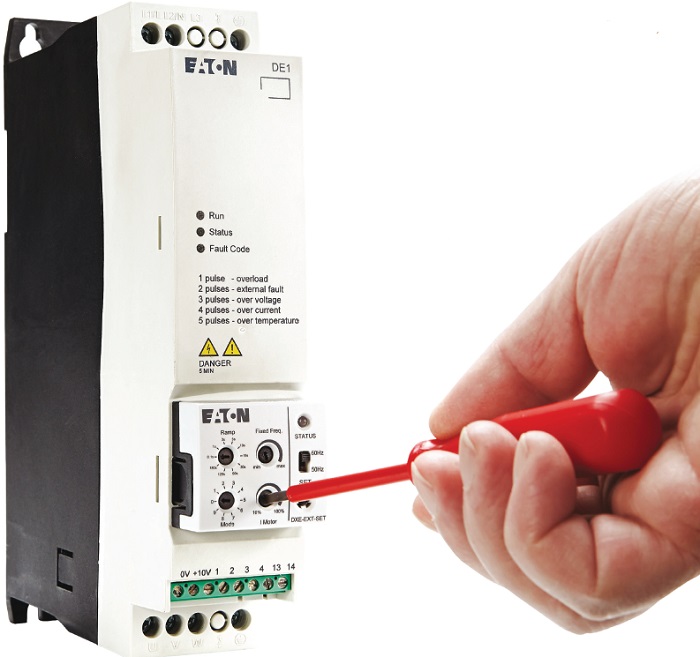

Standardní nastavení parametrů je vhodné pro velkou většinu případů použití. Pro speciální aplikace nabízí Eaton univerzální zásuvnou konfigurační pomůcku, která umožňuje bez použití nástrojů, pouze pomocí běžného šroubováku, nastavit klíčové parametry, jako je čas náběhu, ochranu motoru a uspořádání terminálu.

Spouštěč Eaton PowerXL DE1 VSS může být alternativně nakonfigurován pomocí externí klávesnice (s LED, nebo OLED displejem) a tlačítek nebo pomocí Eaton softwaru „drivesConnect“. Hodnoty parametrů lze rovněž kopírovat z jednoho spouštěče na druhý pomocí Bluetooth komunikace. Spouštěče PowerXL DE1 VSS jsou standardně vybaveny rozhraním ModBus a mohou být snadno integrovány do moderního kabelážního Eaton systému SmartWire DT, čímž se ušetří proti konvenčnímu montážnímu postupu až 70 % času potřebného pro zapojení rozváděče.

Vysoká odolnost v průmyslových prostředích

Spouštěče jsou konstruovány pro použití v nejnáročnějších průmyslových prostředích. Rozsah pracovních teplot PowerXL DE1 VSS je –10 až +60 °C.

Spouštěče vyhovují požadavkům CE, UL, cUL a cTick a jsou tak aplikovatelné celosvětově.

Více informací o nových motorových startérech naleznete na www.eaton.cz/Czech/DE1/index.htm.
