M8x1 konektory D-kódované s „Fast Ethernet“: Přenosové hodnoty až do 100Mbit/s

V dnešní době je téměř nemožné představit si mnohé automatizační technologie bez přenosu dat přes Industrial Ethernet. Do současnosti byly M12x1 D-kódované konektory nasazovány především v kontrolních a regulačních jednotkách. Mnozí výrobci však dnes přechází k tomu, spojovat navzájem senzory, kamery a jiné komponenty prostřednictvím  Industrial Ethernetu. Díky pokročilé miniaturizaci těchto zařízení je na čase vyvinout kompaktní konektor vhodný k tomuto účelu.

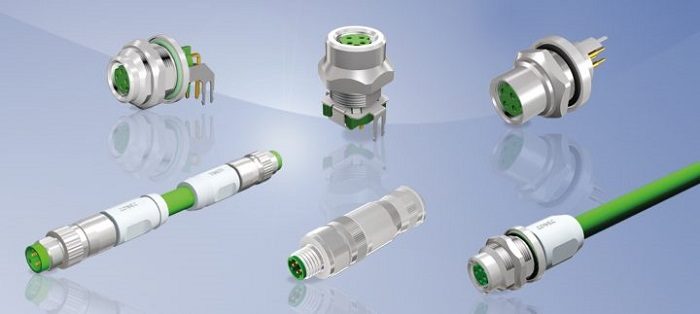

Z tohoto důvodu  CONEC rozšířil oblast svých Industrial Ethernet výrobků o M8x1 D-kódovaný konektor dle standardů IEC 61076-2-114. Rozložení pinů je založeno na M12x1 D-kódování a zabraňuje chybnému zapojení se všemi ostatními na trhu existujícími M8x1 konektory. Přenos  Industrial Ethernetu je realizován prostřednictvím 4-pinového M8x1 konektoru ve spojení s 360° stíněním a standardním Ethernetovým kabelem.
Společně s kontakty se změněným průměrem na 0.8 mm kontakty umožňují přenos dat až do 100 Mbit/s (Fast Ethernet).

Následující komponenty byly vyvinuty pro umožnění konfekčního zapojení:

Obstříknuté konektory
Momentálně jsou k dispozici stíněné varianty TPU kabelem (4 x AWG 22) pro drag chain aplikace  ve standardních délkách. U 100 MBit zapojení jsou praktický výlučně použity kabely male to male.

Konfekční konektory
U konfekčních konektorů  jsou k dispozici axiální female a male varianty konektorů, volitelně šroubovací spojení (female) nebo krimpovací (female, male).

Flanše pro přímou montáž na desku plošných spojů
Pro připojení přístrojů je k dispozici rozsáhlý program, takže  uživatel má mnoho rozličných možností. K mání jsou jak axiální , tak také zauhlované dvojdílné flanše, tak také axiální jednodílné flanše. U dvoudílných flanší je kompletní stínění zajištěno díky lisovanému plíšku. Vytvarované jazýčky kontaktů vytváří  radikální spojení s tělem flanše , spojení s deskou plošných spojů probíhá skrze západky, které jsou následně zaletovány. Použité materiály jsou vhodné k pájení vlnou, kdy těla flanší mohou být oddělena od nosičů kontaktů  a po zpracování opět spojena.
V případě axiálních jednodílných flanší jsou těla flanší spojeny s nosiči kontaktů. Zde proběhne nejdříve montáž flanše ze strany přístroje, než bude nasazena a zaletována deska plošných spojů.

Speciálním provedením flanše je verze s obstříknutým kabelem  a druhým konektorem na straně B, přednostně M8x1 D-kódovaným. Ideálně takto může být provedeno propojení skrze panel, např. rozvodné skříně.

Výhody:

  • velmi malý konektorový systém s malými požadavky na instalační prostor konfekční přenosovou techniku s technologií (Fast Ethernet),
  • napájení i data na jednom datovém páru,
  • variabilní montážní i konektorové možnosti na straně přístroje,
  • kontinuální stínění,
  • stupeň ochrany IP67,
  • robustnost.

Aplikace:

  • pohonové technologie,
  • automatizační  technologie,
  • přístrojová technika,
  • průmyslová rozhraní,
  • komunikační technologie,
  • strojní inženýrství,
  • řídící technika.

Redakčně zpracováno z www.conec.com
