26. září 2016 12:58
Displeje gen4 od společnosti 4D Systems přináší několik vylepšení
Čtvrtá generace displejů pravděpodobně potěší designéry i výrobce elektroniky díky snadnějšímu použití, dostupnosti více verzí a také díky nižší ceně.
Znáte tu starou dobrou písničku od skupiny Mike and the Mechanics, která začíná slovy „Every generation, blames the one before…“ (každá generace zahanbuje tu předešlou)? V životě to někdy platí, ovšem v technice vždy. Novější komponenty jsou téměř vždy lepší než starší a v případě displejů přináší „gen4“ několik vylepšení. Je třeba říci, že jádro displejů včetně grafického procesoru (Diablo 16 nebo Picaso) zůstává zachováno, proto je zachována i kompatibilita se staršími displeji, jakož i s výkonným grafickým softwarem Workshop 4.
Co je tedy nového?

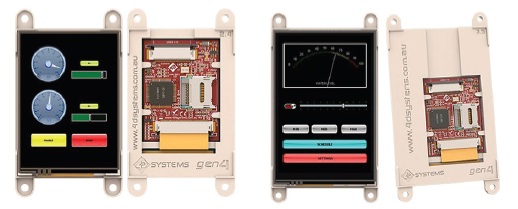

- tenký design – moduly jsou tenčí a také díky absenci kolíkové lišty (pin header) vyžadují podstatně méně místa ze zadní strany
- kolíková lišta k napájení a programování je nahrazena FFC konektorem, na kterém jsou vyvedeny současně i mnohé další piny procesoru. Každý displej je dodáván s 15 cm FFC kabelem, jakož i s malou DPS – „IB – interface board“, která slouží k propojení programovacího kabelu s FFC kabelem a displejem
- displeje s extra vysokým jasem. V gen4 najdeme i typy s příponou „SB“ (super bright, 800–1000 nit) s více než dvojnásobným jasem oproti běžným typům, které jsou vhodné i do exteriéru a na místa se silným okolním osvětlením

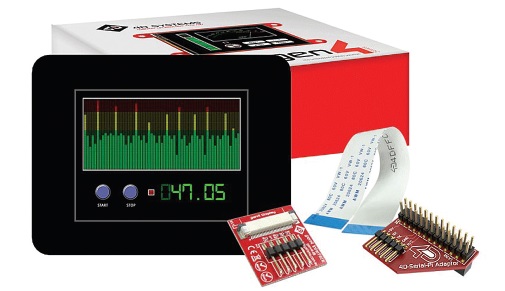

- integrovaný designový skleněný rámeček. Displeje s příponou „CLB“ (cover lens bezel) mají z výroby integrován skleněný rámeček, jak jej známe např. z tabletů. Takový displej se snadno integruje do koncového zařízení. Ze spodní strany rámečku je nalepena tenká oboustranně lepicí páska.

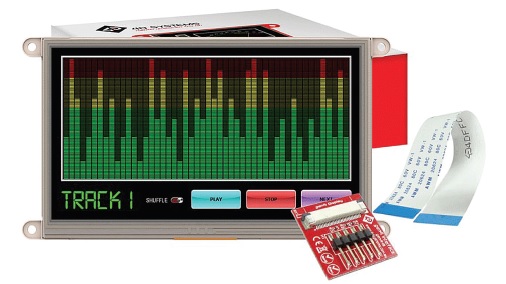

- 5″ displej. Do rodiny gen4 přibyl i nový 5″ displej (800 × 480 px)
- mechanická podpora pro připevnění DPS s Vaší aplikací. Vznikne tak jakési „kombo“, které je mechanicky stabilní a kompaktní. Pro tento případ budou dostupné i 30 mm FFC kabely.
Dobrou zprávou je, že gen4 nenahrazuje předcházející generaci, obě budou vyráběny souběžně. Proto ti z Vás, kteří již máte vyladěnu mechanickou konstrukci Vašeho zařízení, a výše uvedené plusy pro Vás nejsou podstatné, nemusíte nic měnit, ani mít obavy z možného redesignu.
Posledním benefitem nové série je citelně nižší cena, tj. modul stejné velikosti a stejných parametrů (např. s kapacitním dotykovým panelem) je v nové sérii značně levnější (zhruba o 15–35 % v závislosti na typu). To by mohl být případně jediný, ovšem silný důvod pro přechod ze starší na novou sérii. Vybrané typy gen4 již máme na skladě. Jakékoliv jiné typy Vám můžeme na objednávku dodat v krátkém termínu a za výhodných podmínek. V případě zájmu o jakýkoliv produkt 4D Systems nás prosím kontaktujte na adrese info@soselectronic.cz.
Vlastnosti / Výhody gen4:
- všechny I/O, jakož i programovací piny jsou dostupné na jednom konektoru,
- tenčí design, • typy s extra vysokým jasem a se skleněným designovým rámečkem,
- nový 5″ typ (800 × 480 px),
- možnost připevnit DPS aplikace přímo na displej,
- možnost zvýšené EMC odolnosti,
- kompatibilita s Workshop4 IDE SW,
- FFC konektor namísto kolíkové lišty.
zdroj: http://www.soselectronic.cz/articles/
displeje-gen4-od-spolecnosti-4d-systems-prinasi-nekolik-vylepseni-1883
