Ložiska pro podporu kuličkových šroubů

Moderní obráběcí stroje vyžadují kuličkové šrouby, které jsou schopny přesně, rychle a efektivně polohovat obrobek nebo části stroje. Konstrukce a parametry ložisek řady BSF/BSN od NSK splňují tyto požadavky.

Inzerce

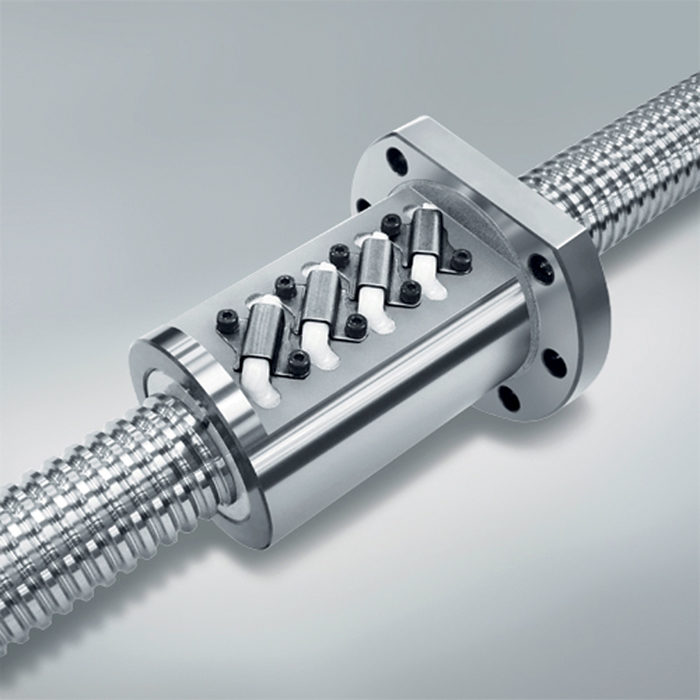

Na kuličkových šroubech závisí přes­nost polohování lineárních posuvů na obráběcích strojích. K dosažení požadované přesnosti je třeba vysoce přesných kuličkových ložisek. Dvouřadá kuličková ložiska s kosoúhlým stykem jednoznačně prokázala svoji skvělou výkonnost v těchto aplikacích.

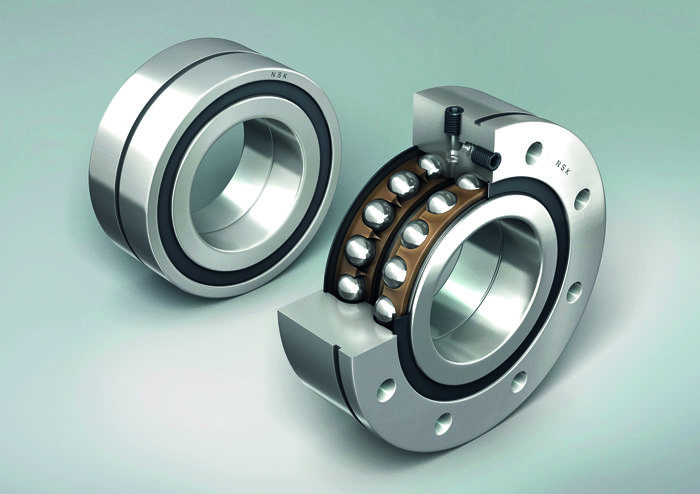

Přední světový výrobce kuličkových šroubů a valivých ložisek, společnost NSK, využívá nejmodernější výrobní a materiálové technologie tak, aby kontinuálně optimalizovala výkonnost a přesnost těchto komponent. S řadou BSBD mají výrobci obráběcích strojů přístup k ložiskovým jednotkám, které se mohou pochlubit kompaktní konstrukcí a snadnou montáží. Jde o dvouřadá kuličková ložiska s kosoúhlým stykem se stykovým úhlem 60 ° v uspořádání do „O“ (zády k sobě).

Tato konstrukce umožňuje absorbci velmi vysokých axiálních zatížení v obou směrech. Obě řady ložisek jsou vůči sobě předepnuty, což zajišťuje vysokou přesnost a tuhost pohonného systému. Efektivní kontaktní těsnění ložiska se vyznačuje nízkým třením a vývinem tepla. Řada ložisek BSBD je dostupná ve dvou provedeních; přírubové provedení vnějšího kroužku řady BSF umožňuje přímou montáž jednotky na stroj, řada BSN je určena pro standardní montáž do tělesa.

Ložiskové jednotky jsou dodávány s tukovou náplní zajišťující dlou­hou životnost. U obou provedení je možnost domazávání. Ložiskové jednotky řad BSN/BSF umožňují svým uživatelům snadnou a rychlou montáž. Namísto komplikované instalace spojené s nastavováním předpětí dvou samostatných jednořadých kuličkových ložisek s kosoúhlým stykem mohou nyní výrobci obráběcích strojů používat vysoce kvalitní kompaktní jednotky, jejichž předpětí je již nastaveno z výroby.

Charakteristiky produktu

  • Dvouřadé ložiskové jednotky s kosoúhlým stykem
  • Stykový úhel 60 °
  • Kontaktní těsnění s nízkým třením
  • S mazacím tukem
  • Montážní otvory pro přímou montáž (BSF)

Výhody produktu

  • Absorpce axiálního zatížení v obou směrech
  • Možnost domazávání během provozu
  • Snadná montáž
  • Výrobcem nastavené předpětí

PK SERVIS technické součásti s. r. o. se souhlasem NSK


www.pkservis.com
