Vertikální pojezdové dráhy RX „Made by HIWIN“ pro kolaborativní roboty

Brněnská společnost HIWIN s.r.o. představila vertikální pojezdovou dráhu pro kolaborativní roboty s celkovým nominálním zatížením do 50 kg, výškou zdvihu až 3 metry a rychlostí 250 mm/s

Společnost HIWIN s.r.o., přední dodavatel lineární techniky, představila nové pojezdové dráhy pro kolaborativní roboty, které byly navržené na základě požadavku trhu. Nové pojezdové dráhy HIWIN umožňují pohybovat robotem o celkové hmotnosti 50 kg ve vertikálním – svislém – směru a to až do maximální výšky zdvihu 3 metry. Vzhledem na požadavky kolaborativních pracovišť pro efektivní spolupráci člověka s robotem je maximální rychlost pojezdu nastavena na 250 mm/s. Samotný pohon je realizován pomocí ozubeného řemene, který je poháněný servomotorem s převodovkou. Volba servomotoru je na zvážení zákazníka, pojezdové dráhy HIWIN dokáží pracovat s pohonem od téměř všech výrobců. Lineární pohyb a vysokou přesnost polohování zabezpečuje lineární kuličkové vedení HIWIN. Konstrukčně jsou pak všechny použité komponenty lineárního vedení z produktů HIWIN připravené na instalaci ve všech směrech a zajišťují tak plnohodnotnou funkčnost aplikace.

Inzerce

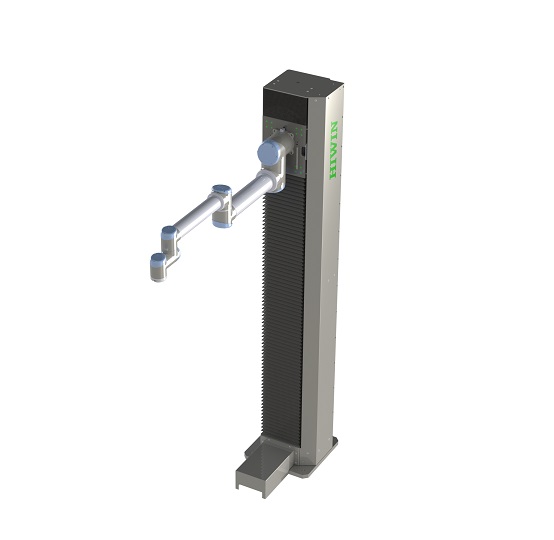

„Aktuálně připravujeme vertikální pojezdovou dráhu podle požadavků zákazníka s kompletním zakrytováním osy. Dalším požadavkem jsou kompaktní rozměry, včetně malého zástavbového půdorysu, a jednoduchá instalace. To jsme vyřešili tak, že dráha bude dodána jako komplet a mimo osazení do podlahy pomocí čtyř chemických kotev není třeba další speciální asistence při instalaci,“ doplňuje Tomáš Sojka, vedoucí oddělení polohovacích systémů HIWIN s.r.o., a upozorňuje na některá úskalí vertikálního řešení: „Vzhledem k působení zemské tíže je potřeba při nastavení řízení systému vyřešit všechny možné situace, při kterých by mohlo dojít k uvolnění jezdce a jeho nekontrolovatelnému uvolnění.“

Pojezdy HIWIN jsou momentálně připravené k osazení kolaborativními roboty UR10 a Techman TM12 a TM14. Je však možné upravit řešení pro jakékoli roboty s maximální hmotností 50 kg. Dle požadavků zákazníka lze pro využití mimo oblast kolaborativních podmínek navýšit i rychlost polohování.

Vertikální pojezdové dráhy HIWIN prošly fází výroby a testování prototypů, kdy se odzkoušely také různé varianty pohonů, a aktuálně jsou ve výrobě již konkrétní aplikace pro nasazení v průmyslu. Řešení je standardizované a bude zařazeno do portfolia produktů HIWIN.
