Vysoká bezpečnost montáže a spolehlivé utěsnění spoje: Šroubení Parker EO2 slaví 25 let úspěšného působení na trhu

Společnost Parker Hannifin, celosvětový lídr v oblasti technologií pohybu a řízení, slaví 25. výročí zahájení výroby šroubení série EO2.

Inzerce

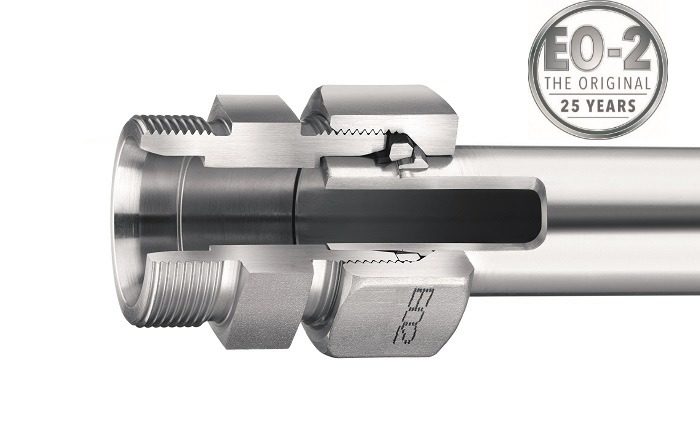

Šroubení EO2 se stalo nejpoužívanějším spojovacím systémem s měkkým těsněním na trhu. Od zavedení těchto produktů na trh obstál program EO2 díky řadě praktických vlastností a výhod ve všech aplikacích. EO2 mají metrické rozměry a splňují stanovené normy pro kruhové koncovky řezané s 24 °, například: ISO 8434, DIN 2353 a DIN 3861. Šroubení EO2 jsou k dispozici v tlakových stupních LL, L a S. Charakteristickým rysem šroubení EO2 je elastomerové těsnění na konci trubky. Nachází se mezi vnitřním kuželem tělesa šroubení a pláštěm trubky, čímž účinně blokuje jedinou možnou cestu úniku. Hermeticky utěsněná jsou dokonce média s nízkou viskozitou jako plyn a voda. Speciální těsnicí profil má zvláště velký průřez a zajišťuje účinné utěsnění trubky a šroubení i v extrémních podmínkách. Systémový tlak zvyšuje tento těsnicí účinek, proto je šroubení EO2 velmi vhodné pro vysokotlaké aplikace.

Speciální konstrukce šroubení EO2 zajišťuje efektivní montáž. Přidržovací kroužek využívá osvědčený a otestovaný princip zářezného kroužku, který se zařízne, když se dostane do kontaktu se stěnou trubky. Před montáží existuje vzduchová mezera mezi dosedajícími povrchy těsnicího a přidržovacího kroužku. Mezera se uzavře, jakmile přidržovací kroužek dosáhne konečné hloubky řezu do trubky. Pevný doraz usnadňuje uživateli zjistit, že je montáž dokončena. Výsledkem je, že speciální konstrukce systému EO2 eleminuje rizika spojená s nadbytečným nebo nedostatečným utažením.

Další důležitou součástí série EO2 je funkční matice, ve které trvale drží těsnicí a přidržovací kroužek. To zabraňuje všem únikům a urychluje proces montáže. Funkční matice obsahuje integrovaný přednastavený nástroj. Ten zajišťuje, že se přidržovací kroužek spolehlivě zařízne do trubky, aniž by došlo k poškození těsnicí plochy tělesa šroubení, což odstraňuje riziko úniku z potrubí.

Šroubení EO2 odolávají tlaku až 800 bar (PN) pro sérii S a až 500 bar (PN) pro sérii L. Díky této zvýšené odolnosti vůči tlaku mohou být šroubení série L použity v konstrukcích, kde je běžně plánováno použít šroubení série S. To snižuje náklady a náročnost montáže. Menší rozměry série L také nabízejí výhody při práci ve stísněných montážních prostorách. Závit standardních matic je ošetřen prostředkem EO LUB pro rozměry větší než 25S/28L včetně. To má za následek snížení utahovací síly o 25 %, a tím i jednodušší montáž.

Šroubení EO2 jsou k dispozici z oceli a nerezové oceli. Povrchy standardních ocelových šroubení neobsahují Cr(VI). Nepoužití Cr(VI) znamená lepší ochranu životního prostředí a zlepšení bezpečnosti práce. V průměru tento povrch nabízí antikorozní odolnost 500 hodin proti bílé rzi. To také zajišťuje zvýšení provozní životnosti šroubení EO2.
