TD-IS ověřila chování tenkostěnné nerezové nádoby pomocí simulace v Autodesk Inventor Nastran

Společnost TD-IS pro  Schäffer-Sudex připravila simulaci tlakové zkoušky tenkostěnné nerezové nádoby v Autodesk Inventor Nastran. Cílem bylo ověřit chování konstrukce ještě před výrobou prototypu, zachytit ztrátu stability a porovnat výsledky výpočtu s reálným tenzometrickým měřením.

Tenkostěnné tlakové nádoby představují z pohledu vývoje specifickou konstrukční výzvu. Při zatížení vnitřním tlakem u nich může docházet k výrazným deformacím, změně geometrie a v některých případech také ke ztrátě stability. Základní lineární výpočty proto nemusí být pro podobné úlohy dostačující.

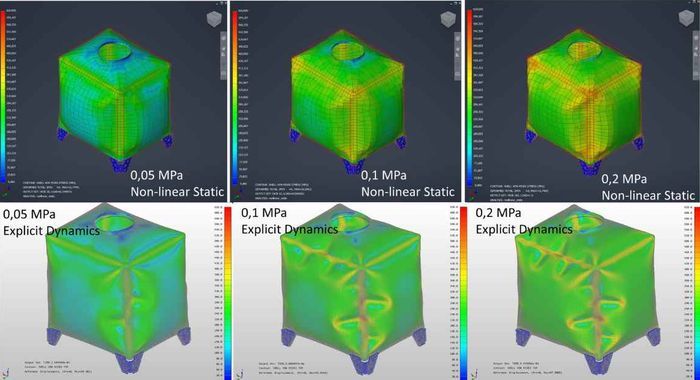

V řešeném projektu byly v Autodesk Inventor Nastran použity dva výpočetní přístupy: nelineární statická analýza se zahrnutím velkých deformací a explicitní dynamická analýza. Simulace ukázaly, že přibližně při tlaku 0,5 bar dochází ke ztrátě stability typu snap-through, tedy k přeskoku konstrukce do nové deformované konfigurace.
Výsledky výpočtů byly následně porovnány s reálným měřením na skutečné nádobě. Experimentální ověření pomocí tenzometrických růžic proběhlo ve spolupráci s Regionálním technologickým institutem při Západočeské univerzitě v Plzni. Porovnání ukázalo velmi dobrou shodu zejména u explicitní dynamické analýzy, která dokázala věrohodně popsat chování nádoby i po ztrátě stability.
Během tlakové zkoušky nedošlo k porušení nádoby a výpočtové modely nevykázaly dosažení mezní plastické deformace nerezové oceli. Výsledky tak potvrdily, že nádoba tlakovou zkoušku úspěšně zvládla.
Projekt ukazuje, že pokročilé simulace mohou významně pomoci už ve fázi návrhu. Umožňují posoudit rizikové jevy ještě před výrobou prototypu, lépe porozumět chování konstrukce a cíleně upravovat návrh.
TD-IS pomáhá výrobním a konstrukčním firmám se zaváděním výpočtů a simulací do praxe. Zajišťuje školení, konzultace i odbornou podporu při řešení konkrétních výpočtových úloh v Autodesk Inventor Nastran.
