Společnost Mitutoyo představuje nový QM-Fit: chytrý kamerový systém pro rychlé a intuitivní měření

Společnost Mitutoyo, přední světová firma v oblasti přesných měřicích zařízení, oznamuje uvedení kompaktního, vysoce výkonného ručního měřicího přístroje QM-Fit, který je určen pro rychlou a přesnou kontrolu malých a plochých součástí. Díky inteligentnímu dotykovému rozhraní se QM-Fit velmi snadno používá a je považován za alternativu nové generace k tradičním profilovým projektorům.

Chytřejší způsob měření

QM-Fit umožňuje, aby přesné měření bylo přístupné každému – bez ohledu na úroveň jeho dovedností. Díky intuitivnímu uživatelskému rozhraní, ovládání pomocí dotykového panelu a pokročilému automatickému rozpoznávání dílů mohou uživatelé jednoduše umístit díl na měřicí stolek a okamžitě zahájit měření. Systém automaticky detekuje prvky, jako jsou kružnice a hrany, a nabízí grafickou zpětnou vazbu v reálném čase.

Hlavní výhody a přínosy k efektivitě

Okamžité měření s automatickým rozpoznáváním

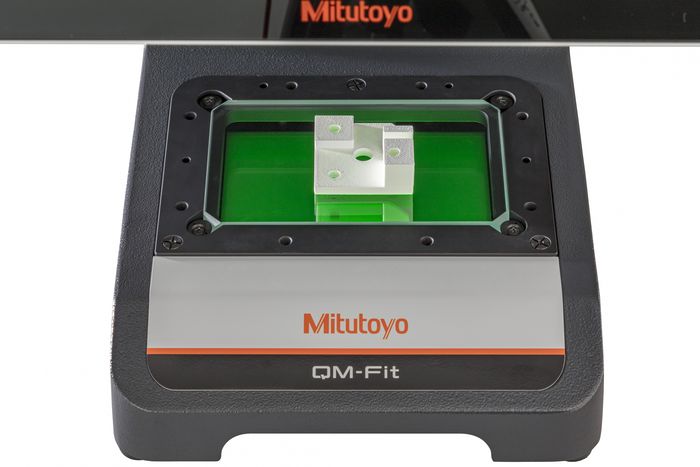

QM-Fit umožňuje měření s automatickým rozpoznáním dílů, takže uživatelé mohou jednoduše umístit měřenou součást na měřicí stolek. Systém okamžitě identifikuje obrobek, detekuje kružnice, hrany a další prvky bez nutnosti nastavování, zarovnávání nebo ručního zaměřování a okamžitě zahájí měření.

Intuitivní ovládání – není třeba žádných dovedností
Intuitivní rozhraní s dotykovou obrazovkou zajišťuje, že k ovládání zařízení nejsou třeba žádné speciální dovednosti. Vizuální průvodce a automatická nápověda zkracují dobu školení a pomáhají snížit počet chyb uživatele, výsledky se zobrazují graficky v reálném čase s jasnými ukazateli dobrý/špatný.

Graficky podporované přichytávání měřicích pravítek
Další významnou funkcí je graficky podporované přichytávání měřicích pravítek (caliper snap), které umožňuje rychlé a přesné měření přichycením měřicích linií k hranám dílů nebo tvarům – odpadá tak časově náročné zaměřování pomocí nitkového kříže, který se používá u tradičních projektorů.

Vyšší výkon, nižší náklady
QM-Fit také zvyšuje produktivitu a snižuje náklady tím, že poskytuje opakovatelné výsledky s minimálním vlivem obsluhy, čímž snižuje odchylky a eliminuje potřebu přeměřování. Automatická detekce a digitální zoom zkracují dobu cyklu a pomáhají odstranit překážky v procesech kontroly kvality a kontroly prvního kusu.

Kompaktní, prostorově úsporná konstrukce, výkonná optika a velké rozlišení obrazu

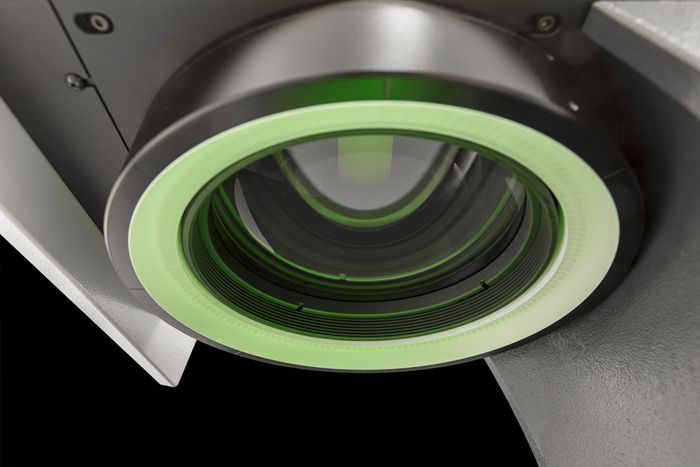

Díky kompaktní, prostorově úsporné konstrukci (366 × 407 × 621 mm a 25 kg) se QM-Fit snadno vejde na jakýkoli pracovní stůl a funguje jako skutečně samostatná jednotka s integrovaným počítačem a 15,6palcovým dotykovým monitorem. Jeho výkonná barevná kamera s čipem CMOS s rozlišením 20 MP, digitální zoom až 100X, telecentrický objektiv a hloubka ostrosti 36 mm zajišťují snímání ve vysokém rozlišení a přesné zaostření i na nerovných částech.

Spolehlivě a sledovatelně
Systém zajišťuje spolehlivost a sledovatelnost díky kalibraci s přesností ±10 μm a opakovatelnosti 2σ ≤ 4 μm. Vestavěné funkce sledovatelnosti a korekce vlivu okolního prostředí dále zvyšují jistotu měření.

Lepší alternativa k profilovým projektorům
Zatímco tradiční projektory vyžadují ruční ustavení měřeného dílu a zručnost obsluhy, QM-Fit tyto kroky automatizuje díky inteligentní detekci měřených prvků a digitální vizualizaci. Poskytuje rychlejší a konzistentnější výsledky, takže je ideální náhradou optických komparátorů při kontrole kvality, vstupní kontrole a v dílnách.

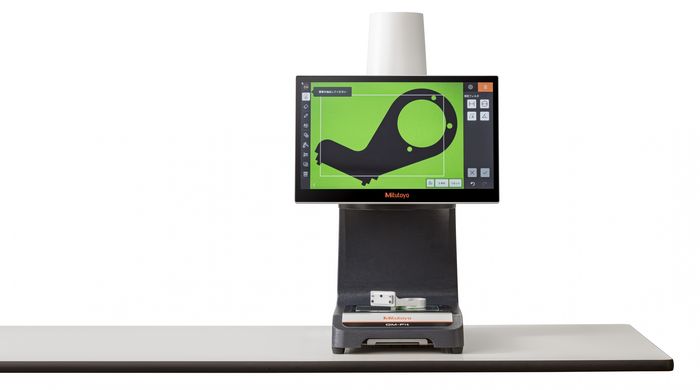

Obrázek 1. Seznamte se s novým přístrojem QM-Fit – kompaktním, vysoce výkonným ručním měřicím strojem Mitutoyo, který je určen pro rychlou a přesnou kontrolu.

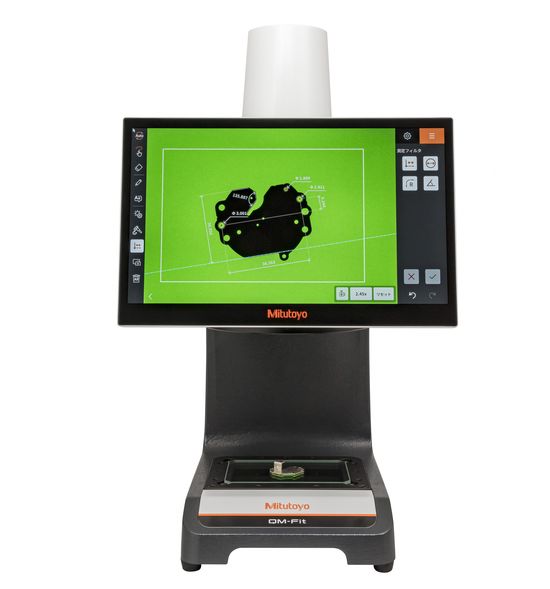

Obrázek 2. Chytřejší a jednodušší měření. Stačí umístit díl a nechat QM-Fit automaticky detekovat prvky, jako jsou kružnice, čáry a hrany.

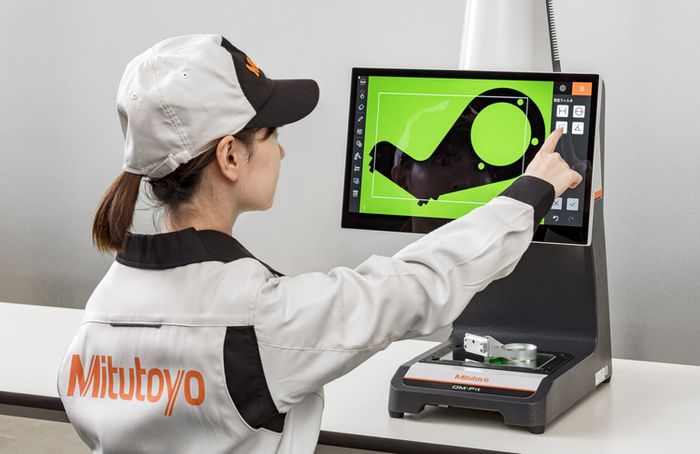

Obrázek 3. Není třeba žádné školení. Díky intuitivnímu rozhraní s dotykovou obrazovkou je QM-Fit přístupný pro každého.

Obrázek 4. Okamžité výsledky. Grafická zpětná vazba v reálném čase s jasnými indikátory shody/neshody zajišťuje jistotu na první pohled.

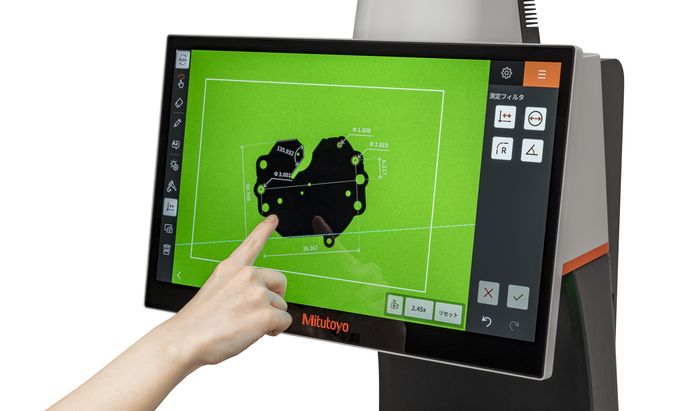

Obrázek 5. Rozlučte se s nitkovým křížem. Funkce Caliper Snap umožňuje rychlé vyrovnání digitálními pravítky pro přesné výsledky – bez nutnosti manuálního vyrovnání.

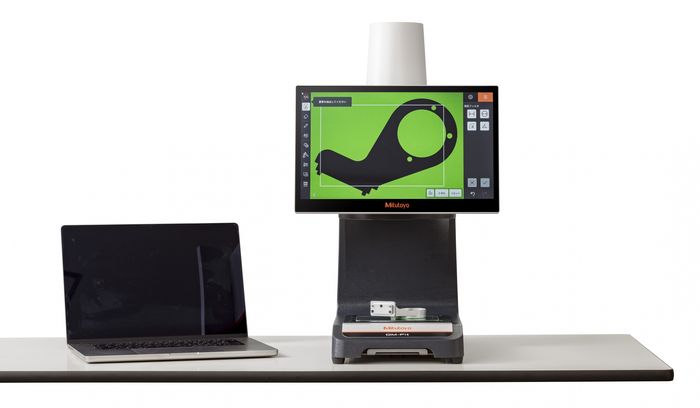

Obrázek 6. Kompaktní a výkonný. QM-Fit má hmotnost pouhých 25 kg, vejde se na každý pracovní stůl a zároveň poskytuje zobrazování s vysokým rozlišením díky kameře s 20MP čipem CMOS.

Obrázek 7. Spolehlivé a dohledatelné. Přesnost ±10 μm a vestavěná kalibrace zajišťují vždy konzistentní a opakovatelné výsledky.

Obrázek 8. Budoucnost za hranicemi profilových projektorů. Rychlejší, chytřejší a efektivnější-QM-Fit nově definuje způsob kontroly kvality.

O společnosti Mitutoyo Corporation
Společnost Mitutoyo Corporation je přední světovou firmou v oblasti přesné měřicí techniky a nabízí ucelený sortiment metrologických produktů a řešení. Společnost byla založena v roce 1934 a sídlí v japonském Kawasaki. Od svého vzniku se rozrostla v globální firmu s působností ve více než 40 zemích. Její rozsáhlý sortiment výrobků zahrnuje mikrometry, kalibry, číselníkové úchylkoměry, souřadnicové měřicí stroje (CMM), kamerové měřicí systémy, zařízení pro měření tvaru, polohy a pokročilý metrologický software.

Společnost Mitutoyo se zavazuje k přesnosti, kvalitě a inovacím a slouží široké škále průmyslových odvětví včetně automobilového a leteckého průmyslu, výroby elektroniky nebo zdravotnické techniky a strojírenství. Společnost rovněž provozuje síť akreditovaných kalibračních laboratoří, školicích středisek a center technické podpory, které zákazníkům pomáhají udržovat nejvyšší standardy v oblasti zajištění kvality a efektivity výroby.

Filozofie společnosti Mitutoyo „dobré prostředí, dobří lidé, dobrá technika“ je hnacím motorem jejího poslání podporovat globální průmysl prostřednictvím přesného měření a neustálého technického pokroku.
