Nulová tolerance – paralelní broušení ultrapřesných i velkých vysekávacích desek s mikropřesností

V hospodářském regionu Bádensko-Württembersko jsou tradičně vedle velkých jmen průmyslu také zastoupené mnohé malé a středně velké firmy, které velmi úspěšně působí částečně i na světové scéně jako důležití subdodavatelé. Jednou z takových předních technologických firem je společnost Erich Grau GmbH ze Sersheimu, renomovaný výrobce elektromagnetických dílů a komponentů pro nejrůznější obory. Díky nejmodernějším automatům pro přesné vysekávání a progresivní technologii zařízení výrobce brusek Okamoto mimo jiné určených pro použití ve výrobě nástrojů mohou odborníci na vysekávání např. vyrábět plechové pakety pro elektromotory z na mikrometry přesných vysekávacích dílů z pásů z elektroplechu, které jsou díky své vysoké kvalitě zastoupeny ve všech klíčových průmyslových odvětvích.

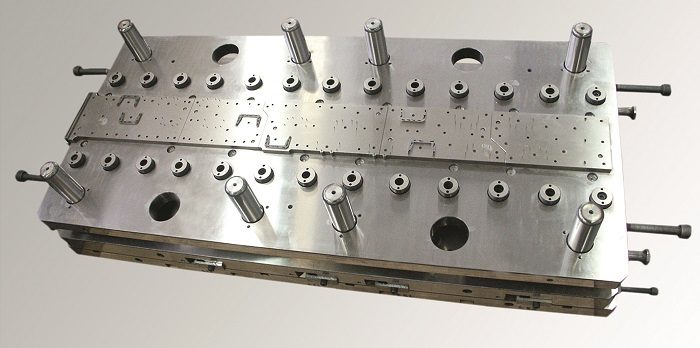

Pomocí dvousloupkové rovinné brusky Okamoto ACC-208CH-iQ brousí společnost Erich Grau GmbH rovné desky z oceli s vložkami z tvrdého kovu i bez nich, které představují základní komponenty vysekávacích nástrojů. Přes ně potom běží pásy z elektroplechu o tloušťce 0,2 až 0,5 mm, z nichž se vysekávají speciální tvary definované vysekávacím nástrojem

Výrobci přístrojů, strojů a vozidel stojí vždy před volbou zda mají možnost do svých výrobků zabudovávat komponenty různé kvality. To má výrazný vliv na cenu, ale také na životnost a spolehlivost takto vybavených výrobků – tak například v oblasti elektroniky. Günther Grau, výkonný ředitel stejnojmenného vysekávacího závodu: „S elektromotory, transformátory a generátory, které jsou vybaveny našimi komponenty, jsou výrobci na bezpečné straně. To se cení a na trhu odměňuje. Produkty firmy Grau lze najít všude tam, kde v popředí odpovědných rozhodnutí orientovaných na to, aby firma uspěla v konkurenci, stojí kvalita a hospodárnost.“

Inzerce

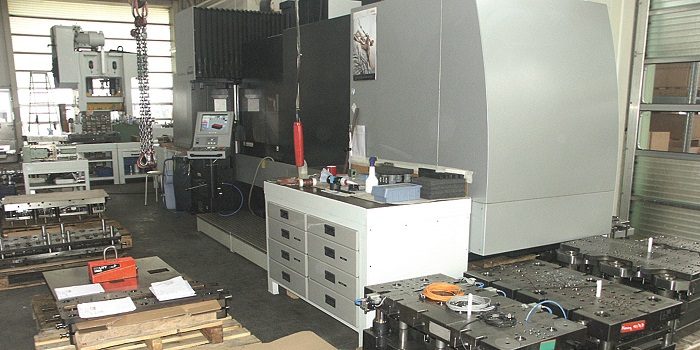

Při výrobě nástrojů se společnost Erich Grau GmbH z velké části spoléhá na brusnou technologii Okamoto, k níž patří nová dvousloupková bruska ACC-208CHiQ, jež splňuje vysoké požadavky firmy Grau na přesnost

Nejmodernější technika pro precizní komponenty.

Tento úspěch nepřichází náhodou: V supermoderním závodě pro vysekávání elektroplechů v Sersheimu vyrábí rodinný podnik od roku 1952 aktuálně se 150 zaměstnanci na cca 10 000 m2. Jeho výrobky jsou plošné a ohýbané vysekávané díly zejména z elektroplechu, případně z pásu lisovaného za studena a pásové oceli i nerez oceli pro elektrotechnický a automobilový průmysl, letectví a kosmonautiku, strojírenství i klimatizační techniku a automatizaci budov. Důležitými faktory úspěchu pro výkonného ředitele Günthera Graua jsou přitom vysoce motivovaný a kompetentní tým spolupracovníků a nejmodernější výrobní technologie. Nejnovějším příkladem je nová dvousloupková rovinná bruska ACC-208CH-iQ výrobce brusek Okamoto, určená k použití ve výrobě nástrojů. Pomocí tohoto vysoce přesného zařízení brousí společnost Erich Grau GmbH rovné desky z oceli i desky s vložkami z tvrdého kovu, které představují základní komponenty vysekávacích nástrojů společnosti Grau. Přes ně potom běží pásy z elektroplechu o tloušťce 0,2 až 0,5 mm, z nichž se vysekávají speciální tvary definované vysekávacím nástrojem. Tyto vysekávané díly se dodávají jako volně skládané plechy, plechy svařované, nýtované nebo lisované do paketů, případně plechy spojené samospékavým lakem. Günther Grau: „Naše rychloběžné vysekávací automaty fungují v trojsměnném provozu s až 700 zdvihy za minutu a jsou optimalizované pro použití s postupovými vysekávacími nástroji s řeznými částmi z tvrdých kovů. Desky těchto nástrojů musí být v první řadě ultrapřesně paralelně vybroušené, aby se vysekávací nástroje uzavíraly rovně a aby vytvářely požadované tvary plechu s maximální přesností opakování, aby je potom bylo možné skládat na sebe bez jakéhokoli přesahu.

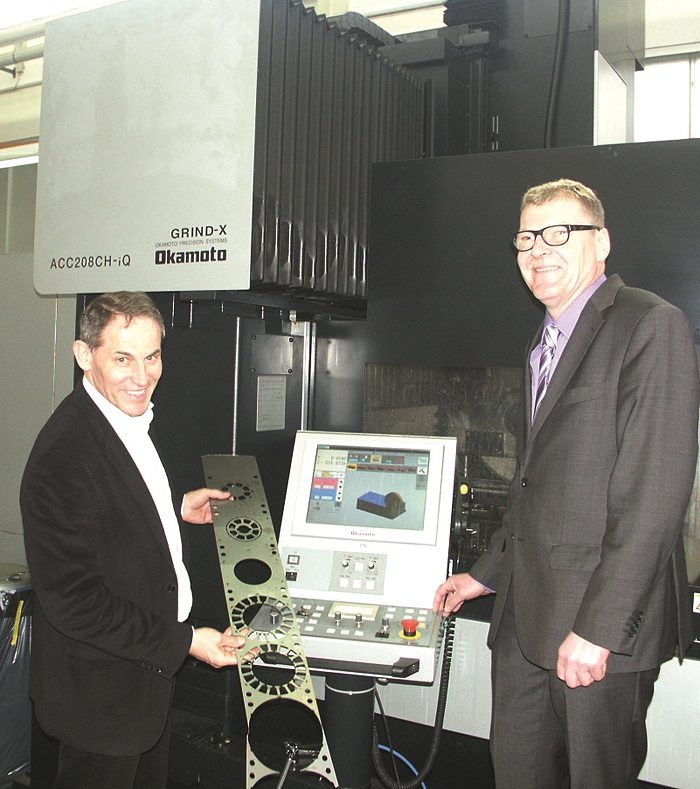

Günther Grau (vlevo), výkonný ředitel společnosti Erich Grau GmbH, a Bernd Goll, zástupce společnosti Okamoto v jižním Německu, s vysekávacím pásem vysekávacího nástroje pro plechy elektromotorů

Brusná technologie Okamoto tyto vysoké nároky splňuje.

Proto se při výrobě nástrojů společnost Erich Grau GmbH z velké části spoléhá na brusnou technologii Okamoto, k níž patří nová dvousloupková bruska ACC-208CH-iQ, jež splňuje vysoké požadavky firmy Grau na přesnost. Bernd Goll, odborník na stroje a zástupce společnosti Okamoto pro jižní Německo: „S vlastní výrobou nástrojů je firma Grau v přímém kontaktu s výrobou, takže může všechny postupové vysekávací nástroje optimálně upravit podle konečného produktu. Z toho vyplývají krátké dráhy a je zajištěna extrémně dobrá kvalita. V Německu ovšem kromě společnosti Grau není moc firem, které dokáží ekonomicky vyrábět tyto speciální komponenty z tak tenkého materiálu a v tak vysoké přesnosti a konkurenceschopně je nabízet. Technologie Okamoto je přitom součástí celkové koncepce být na trhu s nejlepší kvalitou vždy o kousek napřed.“

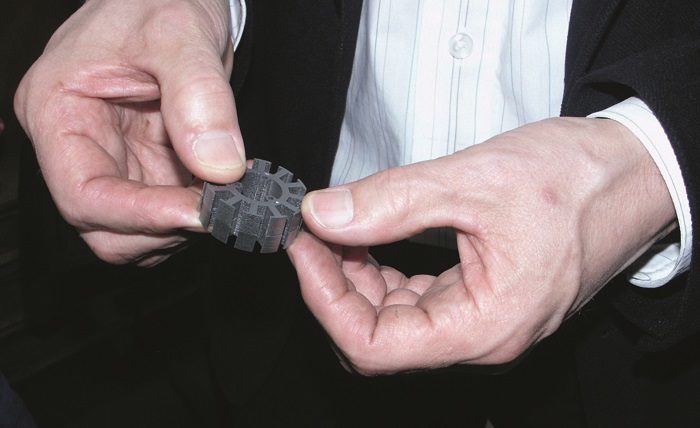

Vysekané plechy se pomocí tzv. „vysekávacího paketovacího nopu“ zpracovávají do paketů připravených k instalaci

Nová dvousloupková bruska splňuje přesně požadavky podle představ Günthera Graua. Vedle nejvyšší kvality, dosažení přísných předepsaných tolerancí a férového poměru ceny a výkonu si cení robustní konstrukce mimo jiné se speciální minerální litinou lůžka stroje i trvanlivé a bezúdržbové technologie. Díky své 15 tun těžké koncepci je stroj ACC-CHiQ téměř necitlivý k mechanickým poruchám a vibracím. Hnací výkon motoru je s 22 kW přibližně třikrát vyšší, než je tomu u podobných standardních sloupkových strojů. Doba orovnávání se díky hydraulickému nadhlavovému orovnávači pro hrubý cyklus a následnému orovnávání v dokončovacím cyklu pomocí zabudovaného tříbodového stolního orovnávače výrazně zkrátila. Uživatelsky koncipovaný software iQ extrémně zjednodušuje zadávání dat pomocí dotykové obrazovky. Kromě toho se výrazně zkrátila doba seřizování.

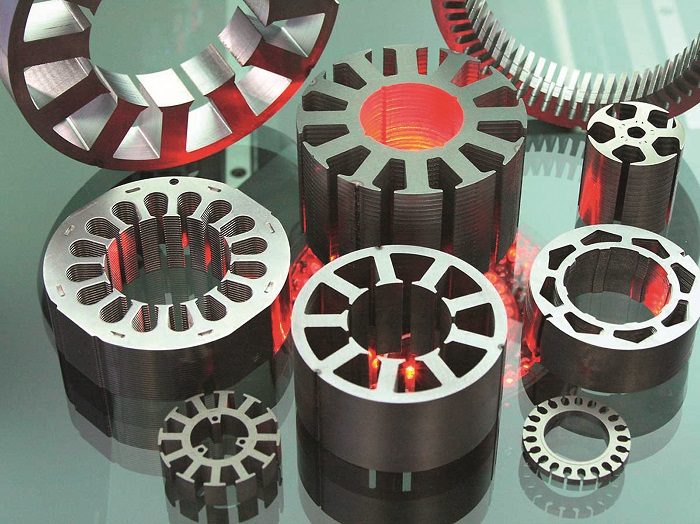

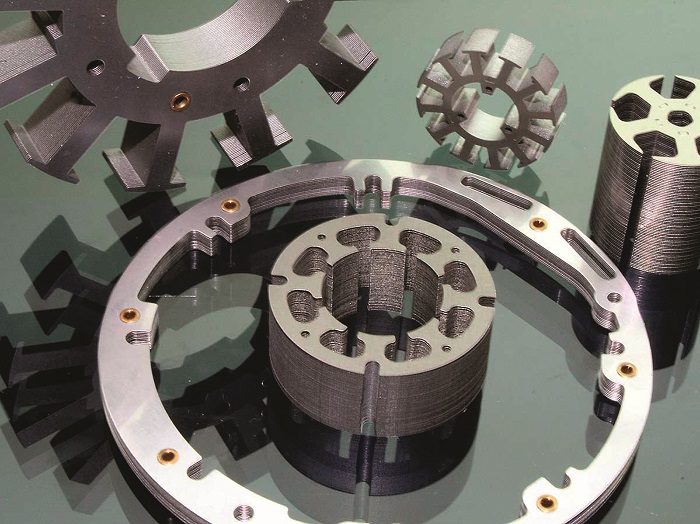

Pakety plechů pro elektromotory z mikropřesných vysekávaných dílů z pásů elektroplechu: díky vysoké kvalitě a přesnosti jsou komponenty společnosti Erich Grau GmbH zastoupeny ve všech klíčových průmyslových odvětvích

Dále jsou všechna vedení koncipována na maximální přesnost a tichý chod – navzdory vysokým možným rychlostem pojezdu. Příčná vedení je možné nastavit mechanicky a lze je vždy v případě potřeby jednoduše seřídit. Přitom se nemusí provádět kompenzace pomocí CNC, což opět přináší výhodu vysoké kvality a rovnosti povrchu. Bernd Goll: „Naměřené hodnoty linearity stroje činí 0,8 μm na 900 mm!“

Günther Grau: „Komplexní péče a podpora průmyslového zastoupení Goll jakožto spojovacího článku mezi společností Okamoto a námi ukazuje, jak mezinárodně působící výrobce strojů dokáže kompetentně a s rychlou reakcí působit v místních podmínkách. Se silnými technologickými partnery na své straně chceme i v budoucnosti zůstat o krok napřed před požadavky trhu. A kromě toho svými investicemi vyjadřujeme jasné závazky a vysíláme signály k Německu a kvalifikovaným pracovním místům, která zde zajišťujeme a udržujeme.“

Fotografie: Okamoto Europe
