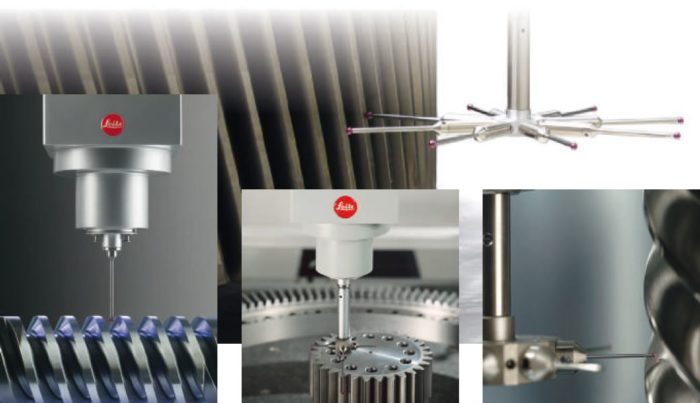

Kontrola ozubených kol pomocí měřicích strojů Leitz
Pokud jsou SMS správně vybaveny, jsou ideální pro měření ozubených kol. Představují kombinaci flexibility obecného měřicího systému se specializovanými sondami a softwarem, takže se mohou stát plně funkčními centry pro tento způsob měření.
Pokud působíte v odvětvích energie z obnovitelných zdrojů, těžkého průmyslu, pohonných jednotek a obecné energetiky, řada produktů Leitz nabízí vysoce přesné stroje, například PMM-F a PMM-G, Reference HP, které jsou ideální pro kontrolu ozubených kol. V případě obecnějších aplikací je možné vybavit pro tato měření i jiné SMS. Softwarové balíky, např. Quindos a PC-DMIS, zahrnují moduly navržené speciálně pro geometrii ozubených kol.
Přesná kontrola velkých ozubených kol je tradičně drahá, ne-li nemožná. To změnila řada Leitz PMM-G. Tyto stroje se dodávají v několika velikostech, a to pro ozubená kola o průměru až do 4 450 mm, s délkou hřídelí až 7 000 mm.
Žádný hmotnostní limit a žádný otočný stůl
SMS pracují bez otočného stolu, takže hmotnost ozubeného kola může být prakticky neomezená a neovlivňuje přesnost ozubených segmentů u stroje s měřicím rozsahem 6 000 × 4 000 × 1 600 mm. Vyrovnání nebo vycentrování není vyžadováno. Protože není zapotřebí otočný stůl, je možné při stejném nastavení stolu kontrolovat více ozubených kol.
Jakýkoli typ ozubeného kola nebo řezného nástroje
S více než 25 lety zkušeností s kontrolou ozubených kol je nabízeno řešení prakticky pro libovolný typ – čelní ozubená kola, pastorky se šroubovým ozubením, věncová ozubená kola, čelní kola s přímými nebo šikmými zuby, ozubené tyče, ozubené segmenty a podobně. Kromě toho je možné změřit téměř libovolný typ řezného nástroje pro ozubená kola, například razník, frézu, obrážecí nůž, protahovák a tvarovou frézu. Na strojích Leitz lze testovat rovněž i zakřivené spojky. Cyklus měření je plně automatický a vyhodnocení odchylek lze provádět podle veškerých běžných standardů, například AGMA, ANSI, ISO, DIN, JIS, CNOMO a CAT.
Segmenty a hřebeny
Velká ozubená kola se vyrábějí po segmentech a kontrola kvality byla vždy obtížná. Právě tam, kde se nacházejí limity specializovaných testovacích přístrojů, nastupuje PMM-G.
Segmenty a hřebeny ozubených kol nečiní stroji Leitz žádné problémy. Po změření jednotlivých segmentů je software spojí dohromady a vyhodnotí rozteč a házení.
Dlouhé hřídele
Po horizontálním upevnění hřídelí dlouhých až 7 000 mm zkontroluje stroj PMM-G ozubená kola a všechny prvky na hřídeli rychle, přesně a automaticky s jediným nastavením.
