20. září 2016 13:28
HEIDENHAIN-METRO 1281 MW – Jak snadné je měření
Existuje celá řada nedestruktivních a bezdotykových principů měření. Tyto, většinou optické měřicí postupy, však nedosahují přesnosti dotykových měřidel s fotoelektrickým snímáním. Velkou výzvou je proto vývoj měřicího přístroje, který kombinuje vysokou přesnost s nedestruktivním měřením.

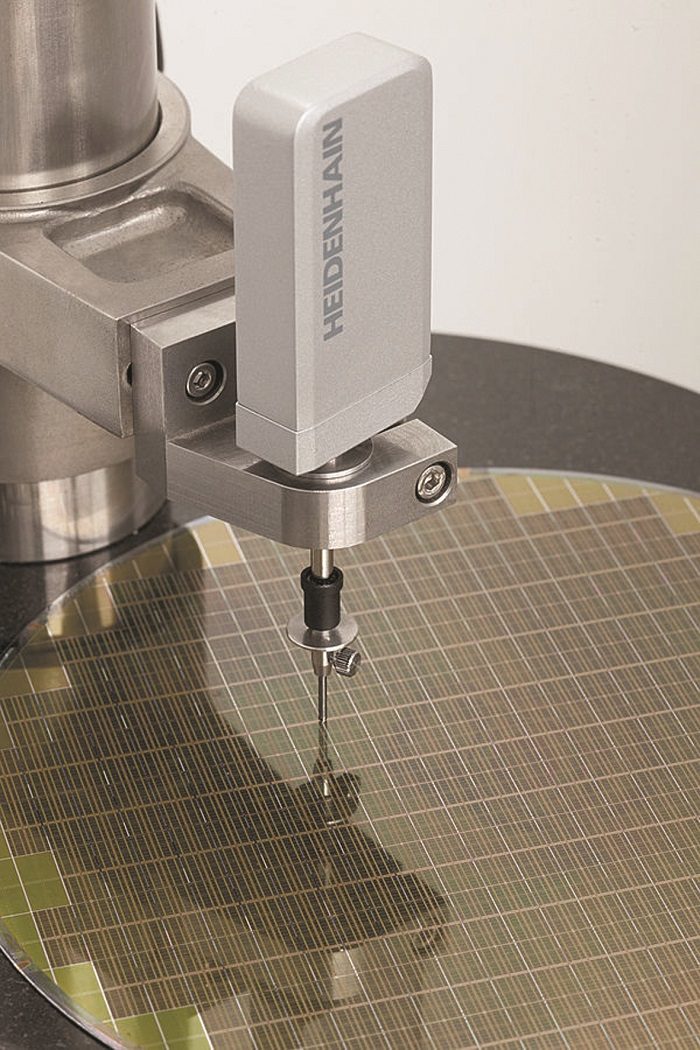

Společnost HEIDENHAIN vyřešila tuto úlohu novým dotykovým snímačem METRO 1281 MW. Po celé měřicí dráze 12 mm vykazuje mimořádně nízký průběh měřicí síly 0,01 N a 0,07 N.
Tento nový dotykový snímač tak otevírá nová pole působnosti v oblasti dotykové, vysoce přesné metrologie. Nyní je tedy možné proměřovat nejmenší ozubená kolečka, nejrůznější druhy skel a čipů nebo zdravotnických produktů. Nežádoucí deformace obrobku způsobené měřidlem, které znehodnocují výsledek měření nebo dokonce mohou obrobek poškodit, jsou vyloučeny. Přístrojem METRO 1281 MW společnosti HEIDENHAIN lze snadno a přesně proměřovat dokonce i transparentní materiály, které optický postup vždy komplikují. Kromě snímání je dalším klíčovým prvkem přístroje METRO 1281 MW vysoce přesné vedení kuličky. Souhra vedení kuličky a vysoce přesného fotoelektrického snímání umožňují přesnou opakovatelnost, která je menší než 0,03 μm v celém rozsahu měření. Systémová přesnost dotykového snímače činí ± 0,2 μm.
Snímač METRO 1281 MW se kromě nízké měřicí síly vyznačuje rovněž vysoce přesným dělením Zerodur s periodou signálu 0,2 μm. Zerodur má v rozsahu teplot 0 °C až 50 °C koeficient tepelné roztažnosti přibližně 0 ppm/K. Díky tomu má teplota okolního prostředí na roztažnost měřítka prakticky nulový vliv. METRO 1281 MW tedy vždy měří skutečnou délku.
