DRILLTRONIC Vrtací, závitovací a vystružovací stroj

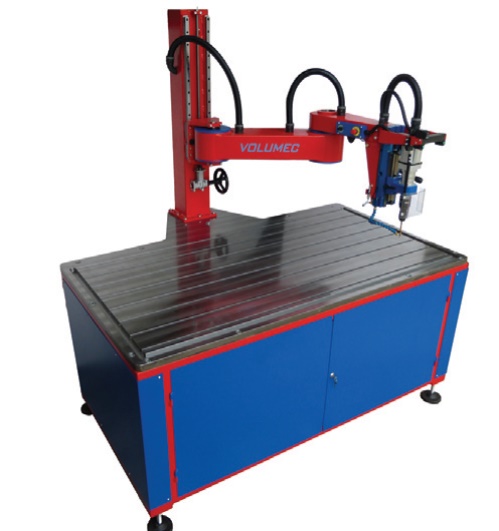

DRILLTRONIC je ručně naváděná dvouramenná vrtací a závitořezná jednotka, vybavená odměřovacím systémem pro snadné a rychlé zapozicování v požadované souřadnici.

Stroj je navržen tak, aby zajistil rychlé a přesné polohování se zachováním vysoké tuhosti při obráběcích operacích. Stroj DRILLTRONIC je určen pro efektivní vrtání, závitování, vystružování a další obráběcí operace při zpracování plechů, profilů, trubek, svařovaných konstrukcí a dalších polotovarů bez nutnosti značení, rozměřování dílců, nebo když nechcete zatěžovat drahá obráběcí centra. DRILLTRONIC je určen všem zákazníkům, kteří chtějí zproduktivnit vlastní výrobu. Ať už v zámečnických dílnách, nástrojárnách, u pálicích center, při výrobě konstrukcí nebo v kusové i sériové výrobě.
K polohování vrtacího nástroje dochází díky ručnímu navádění ramen za asistence elektro-pneumatických brzd s možností výběru zvolené pozice nebo za pomoci souřadnicového systému asistovaného polohování (VAPS). Pohon vřetene je zabezpečený bezkartáčovou technologií. Spolu s dvoustupňovou planetovou převodovkou zajišťují naprosto tichý chod a dlouhou životnost. Otáčky lze plynule regulovat pomocí potenciometru.
| Technické parametry | Jednotka | Model DTS161250 |
| Otáčky | ot./min. | 30–1 250 |
| Rozsah vrtání vrtákem | mm | Ø 1 – 16 (20) |
| Rozsah pro vrtání korunkovým vrtákem | mm | Max. Ø 30 |
| Rozsah závitování | ocel | M3–M20 |
| Vrtací hloubka | mm | 135 |
| Mechanické rychlosti | – | 1 |
| Výška sloupku | mm | 500 |

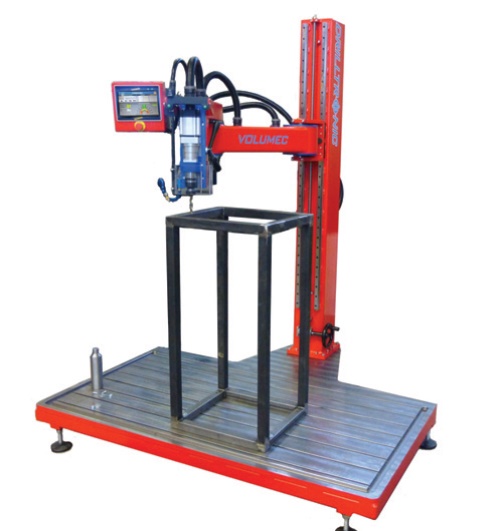

VAPS (systém asistovaného polohování) řídicí systém vybavený dotykovým displejem se snadným a intuitivním ovládáním. Vrtání a nastavování rozměrů lze provádět bez použití ručního odměřovacího zařízení, které se používá na tradičních vrtacích strojích.
Výhody stroje DRILLTRONIC:
- Rychlé zjištění polohy obrobku (hledání nulového bodu)
- Intuitivní programování pro vrtání v několika bodech
- Plánování a uložení vrtacích postupů
- Asistované polohování nástroje
- Automatická a manuální změna otáček
- Elektropneumatickým uzamykáním pozic je dosažena desetinná přesnost
- Programování vrtání je možné také pomocí „REŽIMU UČENÍ“
- Pracovní rozsah stroje 2 200 × 1 600 mm
MAG Centrum s. r. o.
Na Špici 347
284 01 Kutná Hora
tel.: +420 313 034 053
magcentrum@magcentrum.cz
www.magcentrum.cz (.sk/.pl)
