Vytáčecí jednotky desoi pro odformování vnitřních závitů ve formách

Vytáčecí jednotky jsou sestavou komponentů, které umožňují jednoduché odformování variabilních vnitřních závitů ve formách na plasty. Toto řešení je na trhu více než deset let s elektrickými i hydraulickými motory. Německá společnost DESOI je v tomto sortimentu naprostou špičkou od samého počátku a jako výrobce využívá svého unikátního patentovaného systému.

DESOI vytáčecí jednotky umožňují velice jednoduchou výrobu výlisků s vnitřním závitem jak ve formách pro vstřikování plastů, tak i MiM a dalších technologií. Mezi výhody patří vysoká reprodukovatelnost, výhodná cena a variabilita umístění uvnitř či vně formy. K vytáčení je možné použít stávající hydraulické obvody vstřikolisu. K dispozici je i varianta využívající moderní servomotory a zakázkové ovládání pro elektrické vstřikolisy.

VÝHODY:
  • modulární systém
  • jednoduché řešení
  • úspora času a financí při konstrukci a výrobě formy
  • rychle dostupné náhradní díly
  • vyměnitelnost
  • variabilita
  • krátké dodací termíny

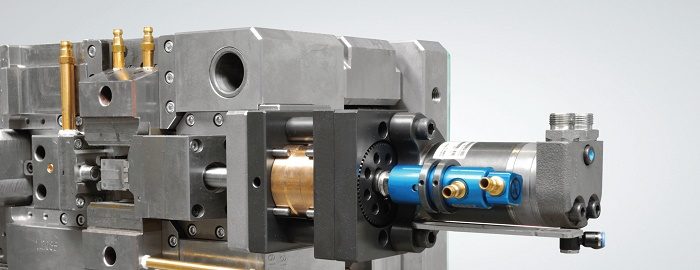

Hloubka a další parametry jsou definovány vedoucím závitem, vyrobeným zvlášť pro každou zakázku přímo v DESOI. Samotné vytáčení může být ovládáno přímo vstřikolisem. Koncové spínače pak zajišťují vysokou spolehlivost a opakovatelnou preciznost. Většina jednotek umožňuje pootočení jádra k přesnému nastavení požadované výchozí polohy závitu. Výrobu různých typů závitu ve formě lze docílit pouhou výměnou vedoucího závitu, který lze zakoupit zvlášť. Použití silných hydraulických motorů vybízí k nápaditým řešením, kde se dá vytáčení spřáhnout například s tažením jádra, a formu tak můžete zjednodušit – viz obrázek formy z nástrojárny Cecho, kde máme s jednotkami DESOI dlouhodobé, velmi pozitivní zkušenosti z celé řady projektů.

VLASTNOSTI:
  • vysoké rychlosti vytáčení (až 2000 ot/min)
  • točivý moment až 88 Nm
  • hydraulické motory s výkonem 2,6 kW, 3,2 kW, 6,1 kW a 10 kW
  • dostupné servomotory
  • délky závitů 0–120 mm
  • různé rozteče os vytáčených jader
  • možnost zakázkových řešení

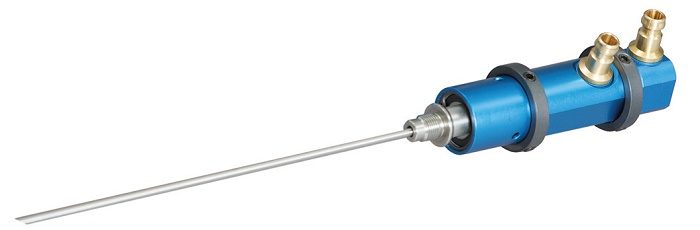

Důležitou součástí je volitelné aktivní chlazení vytáčených jader. Výrazně zkrátí dobu cyklu a zajišťuje vysokou kvalitu závitu. Výsledkem je rychlejší a efektivnější výroba.

Vytáčecí jednotky DESOI jsou na českém trhu výhradně zastupovány firmou CECHO – BOHUMIL CEMPÍREK, s. r. o., která vám jako samozřejmou službu zdarma nabízí konzultaci, cenovou nabídku a technickou podporu k produktům.


CECHO – BOHUMIL CEMPÍREK s. r. o.
cecho@cecho.cz
www.cecho.cz
