Autodesk pro plastikařinu

Zpracovatelé plastů musí efektivně řešit konstrukci forem a odhalit co nejvíce problémů již v návrhové fázi, k čemuž jim významně pomáhá software firmy Autodesk.

TD-IS, s. r. o., Silver partner Autodesk nabízí systémy CAD/CAM/CAE pro oblast plastikářství, sestávající z balíčku Product Design Suite (programy Alias Design a Inventor Professional) a simulačního Moldflow. Toto řešení umožňuje efektivní návrh komplikovaných a vizuálně přitažlivých plastových dílů i ověření optimálního procesu jejich výroby, což pokrývá potřeby plastikářských firem.

Inzerce

Product Design Suite

Obsahuje Alias Design, aplikaci pro průmyslový design a tvorbu virtuálních prototypů, umožňující vytvářet koncepční návrhy a práci s volnoplošnými 3D modely, což z něj činí velice vhodný nástroj pro návrh vizuálně exponovaných plastových dílů.

Hlavní částí je Inventor Professional. Obsahuje specifické nástroje pro efektivní návrh plastových dílů a vstřikovacích forem. Umožňuje asociativní načtení nativních modelů Alias, čímž odstraňuje bariéry mezi designem a konstrukcí.

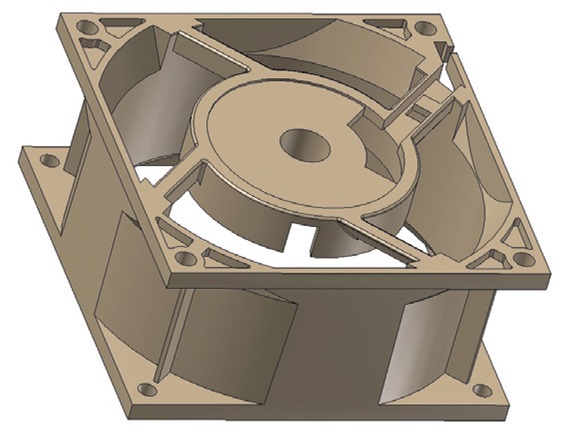

Funkce návrhu plastových dílů zahrnuje:

• Pokročilá definice tvarů
• Import produktů Alias
• Nástroj Vyřezání
• Analýzy ploch
• Definice plastových součástí
• Funkce pro modelování plastových dílů
• Pravidla pro zaoblení
• Analýza zešikmení a průřezů

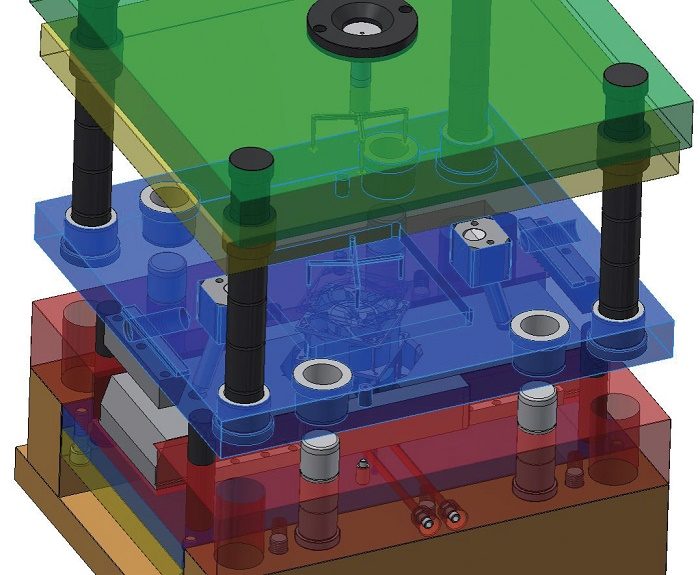

Modul Mold design v Inventoru pomocí inteligentních nástrojů a katalogů rychle generuje návrhy forem.

Klíčové funkce a postupy:

• Analýza procesu vstřikování: Ověří kvalitu součástí a procesu vstřikování již v předběžných fázích návrhu.
• Vícenásobná forma: Spravuje formu rodiny. Přepíná mezi více načtenými plastovými součástmi, vytváří dělicí roviny pro každou sadu tvárníku a tvárnice.
• Vtoková soustava: Zde určujeme typ a umístění vtoků a definujeme vtokový kanál.
• Chladicí soustava: Zlepšuje účinnost formy a zjednodušuje proces vytváření složitých chladicích kanálů.
• Návrh tvárníku a tvárnice: Komplexně definuje dělicí roviny, umožňuje uzavření mezer, adaptivní a automatické vytvoření záplat děr a dělicích povrchů.
• Komponenty a knihovna: Podporuje široký rozsah komponent z komerčních knihoven a vytváření vlastních součástí.

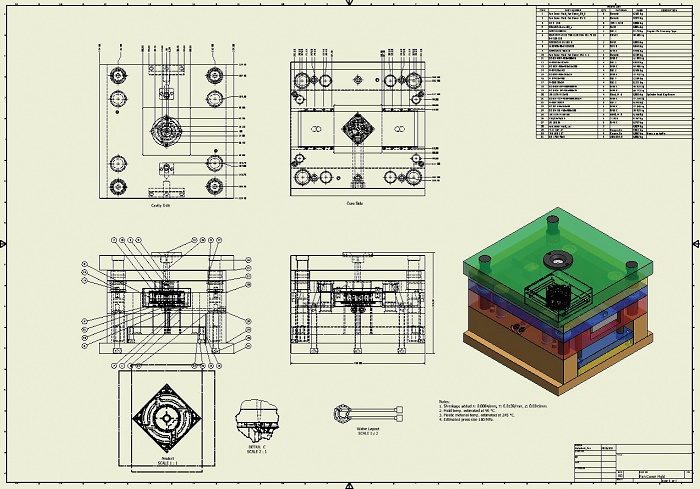

• Výkres: Automaticky generuje samostatně či dávkově 2D výkresy formy z 3D modelů.
• Základny forem: Obsahuje knihovnu široké řady standardních základen forem od 14 dodavatelů s funkcí přidávat, odstraňovat nebo přizpůsobovat komponenty základny formy. Můžete zahrnout i své vlastní základny formy.
• Asociativita návrhu: Změny provedené v součásti se automaticky doplní do tvárníku a dutiny. Změny v chladicích kanálech, deskách nebo standardních komponentách se automaticky projeví v základně formy.

Při tvorbě sestavy formy se automaticky vytvoří i polohové reprezentace:

• Hlavní
• Vtokový kanál otevřen
• Licí kanál otevřen
• Produkt otevřen
• Vyhození
• Uzavření
• Volné přetažení

Jimi lze vyhodnotit funkci formy v různých pozicích, zda nedochází ke kolizím nebo jiným porušením pravidel.

Simulation Moldflow

Provádí simulační výpočty technologie vstřikování plastů, které je možné rozdělit do tří hlavních fází:

• Simulace plnění dutiny formy.
• Simulace chlazení výstřiku.
• Simulace deformací a zbytkových pnutí.

Možnosti programu pokrývají všechny standardní postupy a technologie používané při vstřikování, jako je práce s inserty, vícekomponentní vstřik, vstřikování s podporou plynu, vstřik do pootevřené dělící roviny, atd. Příprava výpočtové sítě, výpočet i zobrazení výsledků probíhá v jednom rozhraní, což umožňuje model či výpočtový proces kdykoli upravit bez nutnosti používat externí program. Tím je proces stále pod kontrolou a cesta k výsledkům je rychlá a přesná. MOLDFLOW načítá geometrii ze všech běžně používaných CAD systémů a exportuje výsledky do běžných MKP systémů pro další analýzy. Obsahuje nejrozsáhlejší databázi materiálů a jejich vlastností. Rozhraní Moldflow nabízí i řešení pro pracovníky bez znalostí numerických simulací.

Závěr

S produkty Autodesk máme k dispozici kvalitní a neustále se rozvíjející řešení pro plastikařinu s výbornou technickou podporou, přinášející časovou úsporu při vývoji plastových výrobků a forem na jejich výrobu.

Petr Vonásek, konzultant

TD-IS, s. r. o.
