09. ledna 2026 10:23

Obrábění nezná kompromisy s frézkou EMCO Mecof ECOMILL PLUS HPC3

Skutečnost, že se na veletrhu Mecof Open Days 2025 prezentují různé modely strojů, které mohou být použity v různých odvětvích, vypovídá o odborných znalostech a schopnostech týmu společnosti Mecof nasměrovat zákazníky k nejvhodnějšímu řešení z hlediska prostoru, požadovaného výkonu, kapacity výroby, úrovně automatizace a konektivity. Frézka Ecomill Plus je určena pro italského zákazníka v oboru strojírenské výroby.

Správné rozměry pro optimální výrobní kapacitu
Frézka s pracovními pojezdy 8 000 mm v ose X, 1 600 mm v ose Y a 3 000 mm v ose Z má pracovní prostor ideální pro obrábění velkých a složitých součástí.
Pracovní stůl PL15II s rozměry 9 000 × 2 500 mm a nosností 15 000 kg/m² umožňuje bezpečné upínání těžkých a velkých obrobků při zachování rovinnosti podle třídy II normy DIN 876.

Univerzální obousměrná hlava: technické srdce stroje
Charakteristickým rysem frézky Ecomill Plus HPC3 je univerzální obousměrná hlava s automatickým polohováním s přesností na tisíciny milimetru. Její vlastnosti jsou:

– Výkon: 38 kW
– Točivý moment: 1 000 Nm
– Rychlost: 6 000 otáček za minutu
– Rozhraní nástroje: BIG PLUS

Možnost automatické výměny hlavy přináší zákazníkovi větší flexibilitu, a proto je stroj vhodný pro širokou škálu technologií frézování a otevírá větší možnosti obrábění tím, že umožňuje vyměnit frézovací hlavu za jinou, vhodnou pro úkoly, které se v budoucnu teprve objeví.

Číslicové řízení, konektivita a správa nástrojů
Konfigurace s řídicím systémem Heidenhain TNC 640 HSCI CNC a balíčkem Industry 4.0 nabízí funkce, které zajišťují efektivnější, integrovanější a propojenější řízení výroby. Mechanismus pro výměnu nástrojů s 60polohovým řetězovým zásobníkem a výměnným ramenem připevněným ke sloupu stroje umožňuje výměnu nástrojů s vřetenem ve vodorovné poloze, což zkracuje prostoje a zvyšuje produktivitu. Bezdrátový panel s tlačítky HR550FS a rádiová sonda Renishaw RMP60 navíc usnadňují nastavení a kontrolu kvality přímo na stroji.

Chlazení a třískové hospodářství
Ecomill Plus HPC3 je vybaven dvojitým chladicím systémem:
– 0,6 MPa (6 bar) / 28 l/min prostřednictvím sběračů a pevně nastavitelných trysek,
– 4 MPa (40 bar) / 20 l/min skrz vřeteno, pro nástroje se středovým otvorem (DIN 69871/A).

Systém má 1000litrové nádrže s dvojitou filtrací (60 µm a 30 µm), což zajišťuje efektivní hospodaření s kapalinou a dlouhou životnost nástroje. Systém doplňuje dopravník třísek, který zajišťuje kontinuální odvod třísek, pořádek a čistotu pracovního prostředí. Frézky ECOMILL společnosti Mecof nabízejí osvědčenou spolehlivost a podporují Průmysl 4.0 díky možnostem, jako je kompletní zakrytování pohyblivých částí, laserové systémy přednastavení nástrojů a digitální připojení. Servisní síť EMCO Mecof je vždy k dispozici pro každou fázi životního cyklu stroje, od počáteční konfigurace až po údržbu.

Strategická investice pro zákazníky z oblasti všeobecného strojírenství
Díky kombinaci velkých rozměrů obrobku, velké přesnosti, pokročilé automatizace a digitální konektivity je Ecomill Plus HPC3 ideální volbou pro podniky všeobecného strojírenství, které chtějí zvýšit svou konkurenceschopnost a produktivitu. Je to stroj navržený pro budoucnost: robustní, inteligentní a připravený čelit výzvám moderní výroby.

ECOMILL PLUS

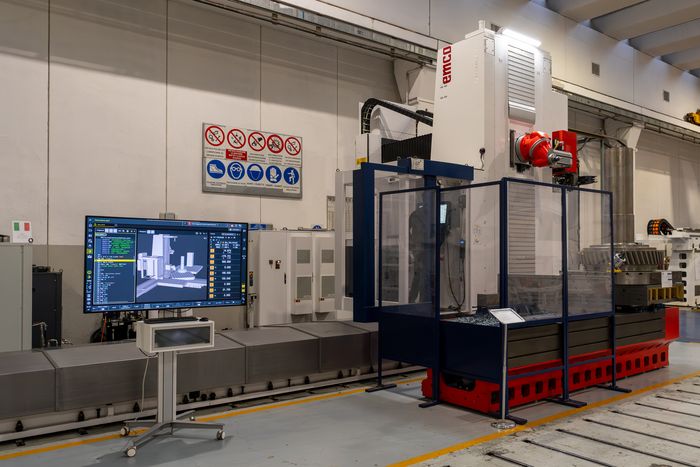

ECOMILL PLUS na Dni otevřených dveří Mecof 2025 s digitálním dvojčetem

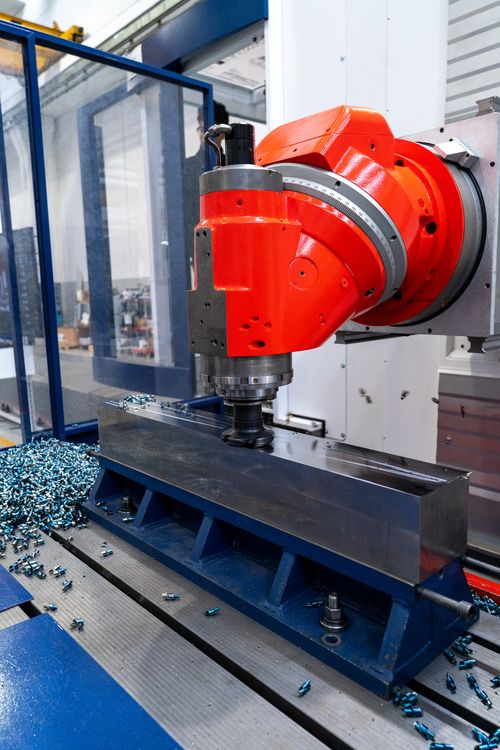

Zkouška frézování s univerzální obousměrnou hlavou s automatickým polohováním na tisíciny milimetru

ECOMILL PLUS je navržen tak, aby vyhovoval různým potřebám obrábění, a proto je zvláště vhodný ve všeobecném strojírenství.

VYBAVENÍ:
Ecomill Plus
CNC Heidenhain TNC 640 HSCI
Pojezd v ose X 8 000 mm
Pojezd v ose Y 1 600 mm
Pojezd v ose Z 3 000 mm

Univerzální obousměrná hlava s automatickým polohováním na tisíciny milimetru, 38 kW, 1 000 Nm, 6 000 ot/min,

BIG PLUS. Navrženo pro automatickou výměnu hlavy

Volitelný balíček Heidenhain Industry 4.0: TNC Remo umožňuje dálkové načítání instrukcí a programů dílů;
Heidenhain DNC umožňuje automatické připojení stroje k logistickému systému závodu; adaptivní řízení CAPR.

Řetězový zásobník nástrojů s 60 polohami a výměnné rameno upevněné na sloupu (rozhraní BIG PLUS) umožňují výměnu nástrojů s vřetenem ve vodorovné poloze.

Bezdrátový panel dálkového ovládání Heidenhain, model HR 550 FS. Jako alternativa k dálkovému ovládacímu panelu HR520, který je dodáván se základním strojem.

Rádiová měřicí sonda Renishaw RMP60

Kinematické měření

Pásový dopravník třísek s výsypnou rampou, pro osu X 8 000 mm

Dvojitý chladicí systém: 1) přívod v blízkosti vřetena (tlak 6 bar, průtok 28 l/min) prostřednictvím rozdělovačů a pevně nastavitelných trysek; 2) přívod skrz vřeteno (tlak 40 bar, průtok 20 l/min) prostřednictvím otvoru souosého s vřetenem pro použití s držáky nástrojů se středovým otvorem (nástroje podle DIN 69871/A). Obsluhuje je sběrná nádrž a filtrační nádrž, každá o objemu 1 000 litrů. Stupeň filtrování: 1) 60 µm a 2) 30 µm, prováděné pomocí kazetových filtrů umístěných na filtrační nádrži.

Nastavení průtoku chladicí kapaliny

Pracovní stůl (třída II podle DIN 876); nosnost 15 000 kg/m² rozměry 9 000 × 2 500 mm

Možnosti softwaru Heidenhain pro: globální nastavení – virtuální osy a pětiosý obráběcí balíček včetně RTCP

O EMCO
Salcburský strojař EMCO patří mezi špičkové výrobce obráběcích strojů v Evropě. V současné době zaměstnává EMCO okolo 800 zaměstnanců v celkem 4 závodech v Rakousku a v Itálii.
Centrálním faktorem úspěchu mezinárodně aktivní firmy v rodinném vlastnictví je kompetence a 75leté zkušenosti s výrobou obráběcích strojů. Díky nim je dnes EMCO synonymem nejlepších individuálních, automatizovaných kompletních řešení v oblasti soustružení a frézování.
Podrobnosti naleznete na stránkách www.emco-world.com.
