Nové obráběcí centrum z Varnsdorfu

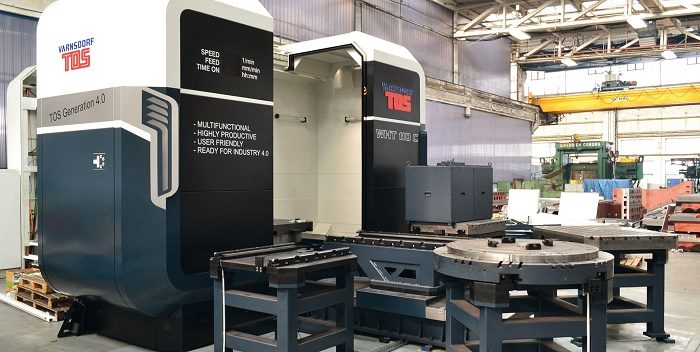

Stává se to v posledních letech téměř železným pravidlem, že společnost TOS VARNSDORF a. s. každým rokem přichází na trh s novým výrobkem. Po loňské úspěšné premiéře nové řady obráběcích center, když v březnu představila svým obchodním partnerům obráběcí centrum WHT 110 C (v těchto dnech je dokončována jeho instalace v provozu těžké mechaniky firmy), bude v červnu na Zákaznickém dnu TOSday předvedeno ve světové premiéře obráběcí centrum WHT 130 C.

Toto nové obráběcí centrum je dalším členem řady obráběcích strojů WHT 110 / 130 (C). Je to horizontální obráběcí stroj vhodný pro nejnáročnější operace, které vyžadují přesné vrtání, řezání závitů, karuselování nebo frézovaní. Stroje řady WHT mohou být koncipovány jako obráběcí centra s širokou škálou přídavných zařízení, například automatickou výměnou technologických palet, nástrojů, zvláštního příslušenství, přídavných karuselovacích stolů a řadou dalších doplňků, které uspokojí potřeby i těch nejnáročnějších aplikací v takových odvětvích, jako jsou letecký průmysl, energetika, zemní práce, ropný průmysl a obecné strojírenství. Tyto stroje jsou vhodné pro kusovou i sériovou výrobu.

Obráběcí centrum WHT 130 (C) je krytovaný frézovací a vyvrtávací stroj s uspořádáním loží do tvaru T s příčně přestavitelným otočným stolem resp. paletou, nebo karuselovacím stolem a podélně přestavitelným stojanem. Stroj je koncipován do kompaktního celku, ve kterém je integrováno i třískové hospodářství a oběh chladicí kapaliny. V základním provedení má stroj 5 plně řízených os a CNC řízené otáčky vřetena s možností jeho úhlového polohování. Standardně je řízen řídicím systémem HEIDENHAIN iTNC 530 HSCI (nebo TNC 640) a vybaven AC-digitálními servopohony pro náhon posuvů a AC-digitálním pohonem vřetena firmy Siemens. V případě požadavku zákazníka je možné stroj vyzbrojit i jiným řídicím systémem (např. Sinumerik 840 D SL atd.). Stroj je nabízen v „levém“ provedení, tj. s vřeteníkem po levé ruce obsluhy (při pohledu ze stanoviště obsluhy do místa obrábění).

Nová řada obráběcích strojů a center byla vyvinuta na základě požadavků zákazníků pro moderní výrobu. Po takřka šestiletém vývoji, který zahrnoval nejdříve vývoj vřeteníkových jednotek, následně rámu a nakonec aplikaci přídavných zařízení, tak přicházejí na trh skutečně technicky unikátní stroje, které svým výkonem, multifunkčností, komfortem pro obsluhu a jedinečným designem představují unikátní přidanou hodnotu pro zákazníky. Přednosti těchto strojů lze ukázat na několika základních vlastnostech:

Výkon – pracovní rychlosti až 36 m/min, otáčky výsuvného vřetena 5 000 ot/min, instalovaný výkon 37 kW, litinový rám a instalované lineární vedení a tepelná kompenzace rámu stroje předurčují stroj pro opravdu výkonné a přitom přesné obrábění.

Univerzálnost – možnosti konfigurace os, typu a provedení stolu/palet, aplikací systémů výměny nástrojů / frézovacích hlav a výběr dalšího příslušenství umožňuje skutečně přizpůsobit stroj dle požadavků zákazníka.

Multifunkčnost – stroje lze vybavit dvěma typy vřeteníkových jednotek, různými frézovacími hlavami, včetně soustružnických držáků a karuselovacím provedením stolu/palety tak, aby stroj umožňoval plnohodnotné frézovací a soustružnické užití.

Snadná obsluha a servis – pracoviště obsluhy vybavené ergonomicky řešeným panelem pro obsluhu, včetně přenosného ručního ovládání a ofukovací pistole. Stroj je přizpůsobený pro snadnou demontáž krytů v oblasti stojanu a podél ukotvení rámu stroje umožňuje jedinečnou kombinaci komfortní obsluhy a údržby stroje.

Integrace konceptu Průmysl 4.0 – speciálně vyvinuté programové prostředí TOS Control s integrovaným řídicím systémem a dalšími aplikacemi, které rozšiřují technologické užití a umožňují integraci s dalšími prvky výrobního procesu. To je základem pro plnohodnotné užití strojů v 21. století.

www.tosvarnsdorf.cz
