»měřitelný úspěch« od ZOLLER

ZOLLER »venturion« – modulární prémiová řada měřicích a seřizovacích přístrojů – úspěšný příběh trvající desítky let

Osmdesátiletá historie společnosti ZOLLER se pyšní řadou inovací a produktů, které neustále zvyšují hospodárnost přípravy nástrojů pro CNC obráběcí stroje.

Již po celá desetiletí je považován měřicí a seřizovací přístroj »venturion« za měřítko v oblasti měření řezných nástrojů. (obr. 1)

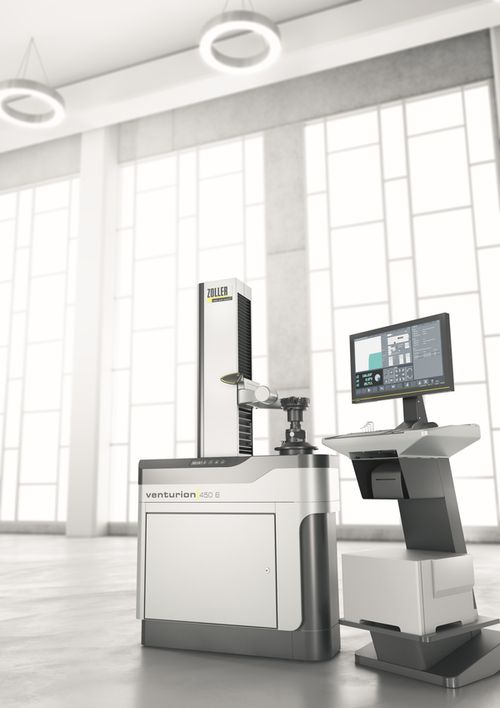

Obr. 1 – měřicí a seřizovací přístroj »venturion 450«

Historie řady přístrojů »venturion« sahá až do konce 80. let 20. století. V té době byly přístroje ještě vybaveny projektorem. Řada »V420/V520/V720« byla průkopníkem v oblasti měřicích a seřizovacích přístrojů, protože již tehdy kladla firma ZOLLER velký důraz na ergonomii a design, za což získala několik ocenění za design (iF Design Award a HiF Award).

Díky mnoha inovacím a neustálému vývoji je paleta řešení ZOLLER v oblasti měření a seřizování, měření a kontroly, správy nástrojů, automatizace, tepelného upínání a vyvažování nástrojů opravdu hodně široká. Počínaje základním modelem »smile«, přes modulární prémiovou řadu »venturion«, až po pěti a šesti osé CNC řízené měřicí stroje »genius«, »titan« a »hobCheck« až po komplexní software a hardware Správy nástrojů TMS.

Špičková technologie v osobitém designu

Produktový design hrál u společnosti ZOLLER vždy hlavní roli a je opakujícím se tématem v celé produktové paletě. Design ZOLLER je již po desetiletí synonymem pro kontinuitu, autenticitu a trvalou estetiku v kombinaci s maximální snadností použití. Inovativní design a komponenty, které jsou dokonale sladěny do nejmenšího detailu, tvoří základ pro maximální jednoduchost použití a nejvyšší přesnost.

Co se na první pohled může zdát jako minimalistické, je ve skutečnosti sofistikované know-how s desítkami let zkušeností. Například ergonomická rukojeť »eQ« (ergonomic & quick / ergonomická a rychlá) pro ovládání jednou rukou umožňuje ještě snadnější polohování os Z a X. (obr. 2)

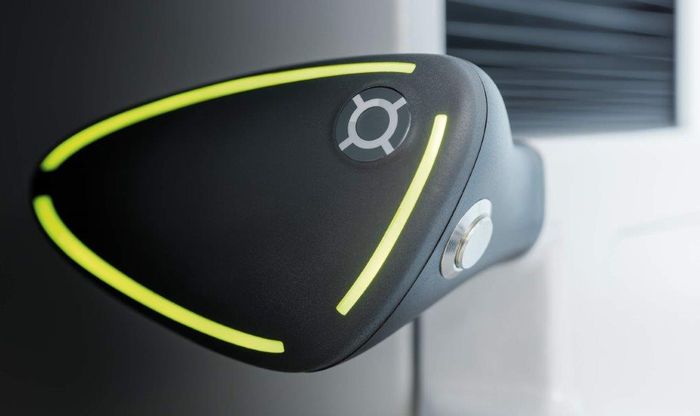

Obr. 2 – ovládací rukojeť »eQ« pro snadné polohování jednou rukou

Upínací vřetena pro silové upínání nástrojů

Standardním vybavením přístroje »venturion« je silové upínací vřeteno »a.c.e.« (all clamping elements / vhodné pro všechny upínací systémy), které je určeno pro všechny na trhu běžně používané upínací systémy, jako je SK, HSK, PSC, VDI, KM nebo hydro upínání. Rychlá a na tisícinu milimetru přesná výměna adaptérů zaručuje maximální přesnost a spolehlivost procesu. Výhody pro uživatele jsou zřejmé: Silové upnutí nástroje s přesností v Z do 0,001 mm a snadná výměna upínacího adapteru během max. 10 sekund. (obr. 3).

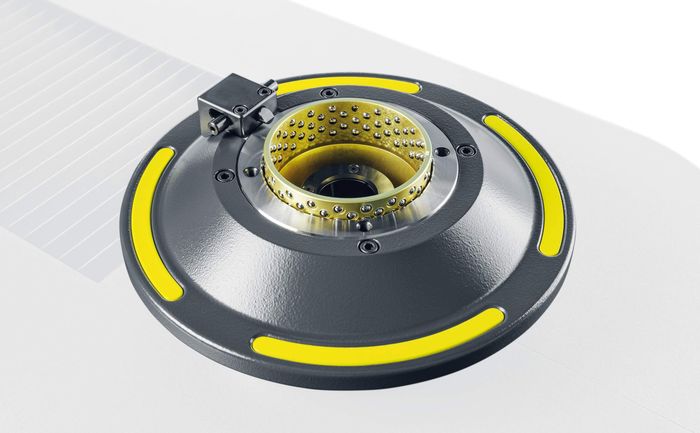

Obr. 3 – vysoce přesné silové upínací vřeteno »a.c.e«

Pokud jsou sladěny i ty nejmenší detaily technologie, ergonomie a funkčnosti, vzniká symbióza, která se projeví na výsledném provedení. (obr. 4)

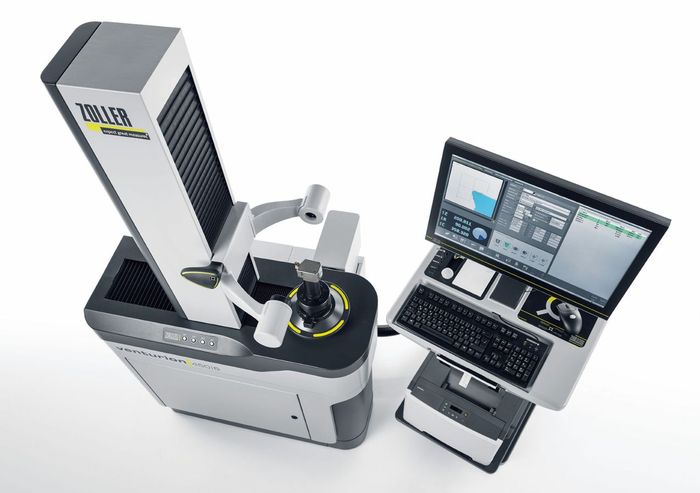

Obr. 4 – »venturion« – ergonomická souhra detailů

Špičková kvalita, jednoduchá obsluha a dlouhá životnost

Použití značkových komponentů předních světových výrobců zaručují trvalou spolehlivost.

Současná generace modulární prémiové řady »venturion« nabízí širokou škálu možných použití a aplikací. Ať už jako základní zařízení v nástrojárnách nebo jako kombinované zařízení »redomatic« pro automatizované měření, seřizování a tepelné upínání v sériové výrobě nebo automobilovém průmyslu nebo jako »reamCheck« pro měření a seřizování dlouhých výstružníků a vyvrtávacích nástrojů nebo jako »smartCheck« pro komplexní kontrolu geometrie parametrů řezných nástrojů pro výrobce nástrojů a ostřírny.

Přesně změřené a seřízené nástroje

Při použití nástrojů v CNC obráběcích strojích je kladen důraz na přesná geometrická data, protože přesné dílce lze vyrábět pouze s kvalitními nástroji, kdy je známá jejich délka, průměr, případně úhly nebo rádiusy břitu. Seřizovací přístroje ZOLLER »venturion« tyto hodnoty měří plně automaticky s přesností do 0,002 mm. Již při základním měření obsluha zjistí obvodové a čelní házení břitů nástroje, takže buď nástroj seřídí, vymění nebo jej vůbec do procesu obrábění nepustí. Tím se výrazně prodlužuje životnost nástrojů, zlepšuje se kvalita povrchu obrobku a přesnost obrábění.

»venturion 450« / »venturion 600« / »venturion 800«

Jedná se o ukázkový příklad modularity a použití pro různá odvětví nejenom v oblasti strojírenství.  Přístroj »venturion« je k dispozici v různých velikostech a provedeních a je vždy dobrým řešením, protože jej lze individuálně přizpůsobit požadavkům uživatele.

Každé provedení nabízí na výběr z mnoha měřicích rozsahů, kdy je možné měřit malé nástroje až po nadměrně velké a těžké nástroje. Max. délka může být až 1 600 mm, průměr až 1 400 mm.

Zde je pár jedinečných vlastností, přístrojů »venturion«:

• kompaktní konstrukce – univerzální použití pro frézovací i soustružnické nástroje
• automatické rozpoznání tvaru břitu (z celkového počtu cca. 250 tvarů) ve všech kvadrantech, včetně automatického přizpůsobení měřicího rozsahu a automatického měření pěti parametrů současně: Z, X, rádius břitu R, úhly Ú1 a Ú2
• kontrola nulového bodu – zabraňuje výrobě zmetků a kolizím stroje
• funkce »elephant« – měření standardních nástrojů bez školení: vyberte typ nástroje v grafickém seznamu a měření se provede plně automaticky

Software »pilot 4.0« a systém kamerového zpracování obrazu

Všestranný a modulární měřicí software »pilot 4.0« nabízí vše potřebné pro přesné měření a seřízení jakéhokoliv typu nástroje. Intuitivní a jednoduché ovládání nabízí uživateli nesčetné funkce pro příjemnou a rychlou práci. Změřená skutečná data je možné dále zpracovávat a přenášet do CNC řídicího systému: např. pomocí RFID čipu, QR kódu »zidCode« nebo přes síť ethernet: jednoduše, spolehlivě a během několika málo sekund. Řídicí software »pilot 4.0« poskytuje přístrojům ZOLLER nepostradatelný stavební kámen pro přípravu na Průmysl 4.0. (obr. 5)

Obr. 5 – řídicí software »pilot 4.0« pro rychlou a jednoduchou obsluhu

Výrobní řada s certifikací TÜV

Každý přístroj »venturion« je certifikován podle mezinárodní normy IEC/EN 61010-1 a cNRTLus. Kromě toho je každé zařízení dodáváno s pečetí kvality, na které je uvedeno jméno a fotografie zaměstnance, který jej nainstaloval – protože za kvalitou vždy stojí lidé. (obr. 6)

Obr. 6 – certifikace přístrojů ZOLLER dle TÜV

„S kompetencemi a získaným know-how za 80 let zkušeností v oblasti měření a seřizování nástrojů je firma ZOLLER předním světovým dodavatelem.  Vlastní konstrukce, vývoj, výroba a montáž „pod jednou střechou“ (obr. 7) zákazníkům garantuje stabilitu a spolehlivost. Slogan »měřitelný úspěch« ZOLLER odkazuje na vysoce inovativní a ekonomická systémová řešení pro digitalizovanou, na budoucnost orientovanou a konkurenceschopnou výrobu,“ dodává pan Karel Suchna, jednatel společnosti ZOLLER Czech s.r.o.

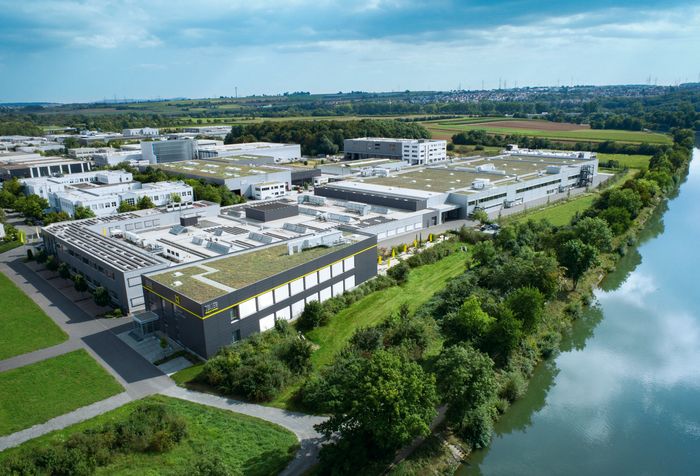

Obr. 7 – výrobní závod ZOLLER ve městě Pleidelsheim v Německu
