06. června 2016 00:31
Vyvinuto pro nejvyšší výkon

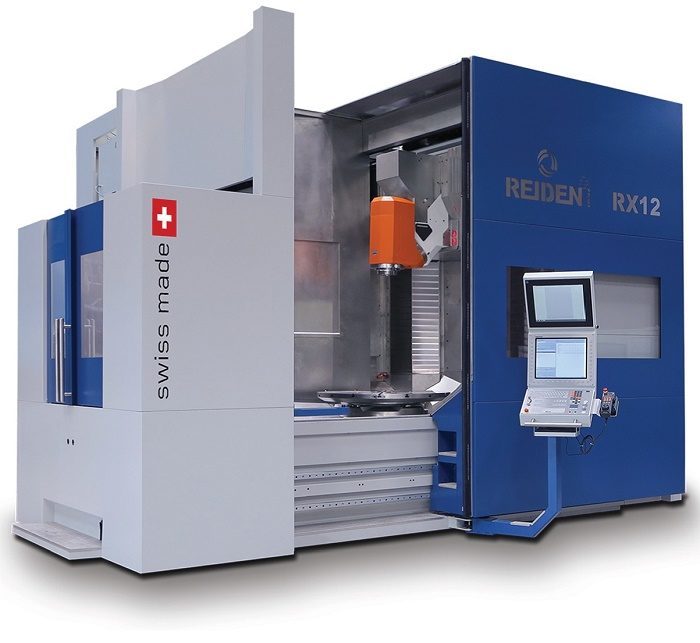

V historii společnosti Reiden Technik AG bylo dosaženo dalšího milníku. Výrobková řada obráběcích center RX je nyní s nově vyvinutou RX12 zcela kompletní. RX12 je kompaktní univerzální 5osé obráběcí centrum s velkým pracovním prostorem pro obrábění a malými zástavbovými rozměry. Díky volitelnému kruhovému stolu může být využíváno také pro operace soustružení. V České republice firmu zastupuje GALIKA AG.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-050-1-700x443.jpg)
Zkušenosti se stávajícími konstrukčními řadami strojů a vliv nových technologií podpořily vývoj stroje RX12. Se zpevněním vřetena a volitelným kruhovým stolem lze obrobky soustružit maximálním počtem otáček 400 min-1 . Časově náročná výměna obrobků mezi různými stroji patří minulosti.
Sortiment je nyní kompletní
RX12 je poslední velikostní model, který ještě v řadě 5osých obráběcích center RX chyběl. Tato řada obsahuje ještě modely RX10, RX14 a RX18. Dva roky vývoje nového stroje byly ovlivněny především zkušenostmi se stávajícími konstrukčními řadami strojů a novými dostupnými technologiemi. Výkonný motor vřetena a osvědčený typ konstrukce stroje z kompozitního materiálu Hydropol® garantují i u RX12 velmi vysoké výkony třískového obrábění. Dynamika a přesnost je zaručena díky stabilním lineárním vedením, výkonným motorům a systému tepelné kompenzace.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-050-2.jpg)
Upínání a seřizování během doby chodu stroje: díky chytře vymyšlené koncepci paletizace se vedlejší časy redukují na minimum. RX12 lze jako opci vybavit 2 či 5násobným nebo lineárním zásobníkem palet.
Patentovaná koncepce dvojitého pohonu DDT – dva stroje v jednom
Pro splnění vysokých požadavků při stavbě strojů jsou stojan a lože stroje vyrobeny z kompozitního materiálu Hydropol®, kombince speciálního betonu a oceli. Dohromady vytvářejí jednotku s vysokou stabilitou, vynikajícími tlumícími vlastnostmi a velice dobrou dynamickou tuhostí – dimenzovanou na extrémní zatížení. Standardně se RX12 dodává s variantou motorového vřetena s 16 000 min-1 a maximálním točivým momentem 135 Nm. Jako opce se nabízí koncepce dvojitého pohonu DDT, patent společnosti Reiden Technik AG. U této varianty motor se silným točivým momentem dosahuje až 3 000 min-1 a maximálního točivého momentu 291 Nm. Od 3 000 min-1 se motor se silným točivým momentem odpojí a pomocí motorového vřetena, namontovaného v hlavě, se dosáhne maximálního počtu otáček 16 000 min-1.
Frézování a soustružení při jednom upnutí

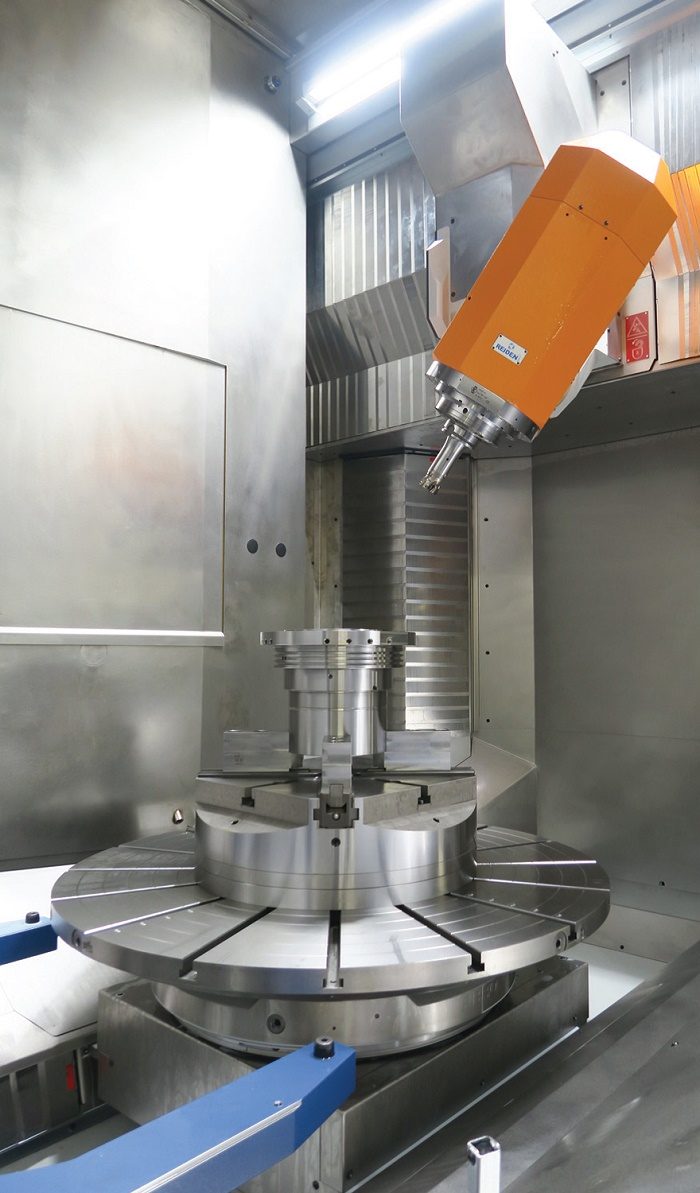

Přímo poháněný kruhový stůl disponuje automatickým rozpoznáváním nevyváženosi. Pomocí vyrovnávacích závaží je i při maximálním počtu otáček 400 min-1 zajištěno opracování s velmi nízkými vibracemi. Obrobky se mezi operacemi frézování a soustružení nemusí už více přepínat. Provedení HSK100 frézovací hlavy zvládá i velké síly při opracování. Dvě varianty počtu otáček a pneumatické zpevnění vřetena zajišťují optimální poměry i při provozu frézování – soustružení.
Velice kompaktní paletizace
Plocha pro umístění nabízeného dvojnásobného měniče palet je konstruována velice kompaktně a úsporně z hlediska potřeby místa – délka stroje se prodlouží pouze o 1 300 mm. Boční uspořádání zaručuje obsluze stroje při odlaďování programů vždy optimální pohled na obrobek. Dvojnásobný (jako opce také 5násobný) měnič palet může být velice snadno a pro obsluhujícího komfortně naprogramován přímo v řízení stroje a nevyžaduje žádný dodatečný software.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-051-2-700x755.jpg)
Aby se vyhovělo vysokým požadavkům při stavbě strojů, jsou stroje a lože stroje vyrobeny z kompozitního materiálu Hydropol®, kombinace speciálního betonu a oceli
GALIKA AG, obchodní zastoupení
Zelený pruh 1560/99
140 00 Praha 4-Braník
Tel.: +420 241 440 600
galika@galika.cz
www.galika.com
