M4000 – maximální výkon je nyní univerzální
Systémové nástroje jako takové, které jsou naprosto univerzálně použitelné pro velké množství požadavků na obrábění, snižují komplexnost a náchylnost výroby k chybám a zvyšují její hospodárnost. Nejnovějším příkladem této produktové filozofie, kterou zastává skupina Walter, je nová řada M4000 se systémovou vyměnitelnou břitovou destičkou. Walter důsledně realizuje v praxi myšlenku systému: Nové vyměnitelné břitové destičky a těla fréz se vyrábějí s kompenzací CO2.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-046-1-700x416.jpg)
M4000: rohová fréza M4132, fréza High Feed M4002 a fréza na srážení hran M4574 se systémovými vyměnitelnými břitovými destičkami SD..09T3.. Obrázek: Walter AG
M4000, to jsou čtvercové vyměnitelné břitové destičky, které lze použít ve třech různých typech fréz a které zvládají velké množství běžných frézovacích operací: například rovinné frézování, rohové frézování nebo srážení hran u všech ocelových a litinových materiálů, nerezových ocelí a také těžko obrobitelných materiálů. Vyměnitelné břitové destičky M4000 jsou tak univerzálněji použitelné než jejich specializované příbuzné z řady Walter BLAXX a Walter Xtratec®, ale stejně jako ty jsou povlakované vysoce výkonným řezným materiálem Tiger
tec Silver®.
Čím se vyznačují systémové vyměnitelné břitové destičky pro M4000

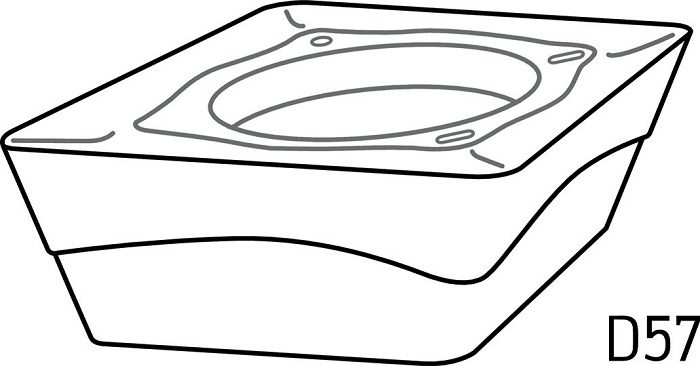

Zvlněným profilem: Hřbety čtyř řezných hran jsou opatřené zvlněným profilem, který naznačuje geometrii vyměnitelné břitové destičky: Čím více zvlnění je vidět, tím pozitivnější je geometrie. K dispozici je stabilní (D57) a univerzální (F57) geometrie. Systémové vyměnitelné břitové destičky mají pozitivní základní tvar s úhlem hřbetu 15 stupňů. Efekt: Pro frézování je zapotřebí menší výkon, klesá spotřeba energie, tím se zvyšuje hospodárnost.
Možnost rozšíření použití: Frézy M4000 umožňují také upnutí specifických břitových destiček. Pro frézu High Feed M4002 existuje navíc lisovaná destička s vedlejším břitem pro vylepšené povrchy. Destička s větším rohovým rádiusem zabezpečuje větší stabilitu řezných hran při práci s frézou High Feed a rohovou frézou. Speciálně pro rohovou frézu M4132 je k dispozici obvodově broušená vyměnitelná břitová destička, rovněž s přídavným vedlejším břitem.
Broušená dosedací plocha: Dosedací plocha v těle nástroje je tak přesnější, menší sklon k vibracím prodlužuje životnost. Čelní plochy jsou opatřené značkami pro jednoznačnou orientaci při výměně řezných hran.
Výroba s kompenzací CO2: M4000 je první výrobek, u kterého společnost Walter provádí kompletní evidenci a bilanci stopy CO2 – od dodání surovin až po expedici hotového výrobku. Druhým krokem globálně pojaté systémové myšlenky je kompenzace CO2: Walter podporuje projekt na ochranu klimatu na ostrově Borneo (Indonésie) jako příspěvek k omezení skleníkových plynů. Pro nástroje vyráběné s kompenzací CO2 zavádí Walter nové označení: zelenou vlaječku Walter.
Větší hospodárnost a efektivita: Jedna destička pro několik nástrojů – protože systémové nástroje jsou mnohostranně použitelné, snižují se uživateli náklady na skladování a pořizování. Při testování v praxi se nám podařilo snížit řezné náklady na jednu součást o polovinu. Příkon se přitom snížil přibližně o 15 procent.
Díky snadné manipulaci se zmenšuje komplexnost: S M4000 zavádíme nový laserový popis – také na malých průměrech nástrojů uvádíme nyní všechny důležité informace, například o vestavných částech a utahovacích momentech. Nové obaly usnadňují vyjímání nástrojů.
Smysluplné využívání a šetření zdrojů: Trvalá udržitelnost je pro nás i pro naše zákazníky stále důležitějším konkurenčním faktorem. Spotřebitelé chtějí vědět, jak bylo co vyrobeno. K tomu se přidává skutečnost, že mnohých surovin ubývá a jsou tak dražší. Proto je M4000 prvním počinem k tomu, abychom znali a poté mohli optimalizovat stopu CO2.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-047-2-700x306.jpg)
Porovnání výkonu potřebného pro pohon ukazuje výkonnost nových nástrojů M4000.
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-047-4-700x370.jpg)
Jednoduché rozlišení: Zvlněný profil na hřbetu naznačuje geometrii.
Nové systémové vyměnitelné břitové
destičky od skupiny Walter jsou vhodné pro tolik různých
druhů použití při frézování jako nikdy dříve
![](https://www.oneindustry.cz/wp-content/uploads/_old/files/2018/08/2016-NA-047-1-700x445.jpg)
Proč je řada M4000 se systémovými vyměnitelnými břitovými destičkami správný produkt na správném místě, vysvětluje Wolfgang Vötsch, senior produktový manažer společnosti Walter AG
.
WALTER CZ, s. r. o.
Blanenská 1769
664 34 Kuřim
Tel.: +420 541 423 352
Fax: +420 541 231 954
service.cz@walter-tools.com
www.walter-tools.com
