Frézky RELICUT v nástrojárně

Každá nástrojárna je dnes vybavena minimálně jedním víceosým obráběcím centrem, případně spolupracuje s firmou, která pro ně složitější zakázky obrábí. Cena takového centra se zpravidla bohužel šplhá do milionových výšin, a proto i čas práce těchto zařízení je velmi drahý. Přesto podstatná část výroby často spočívá v obrábění jednodušších tvarů, pro které nejsou veškeré funkce těchto vysoce výkonných strojů potřeba.

Inzerce

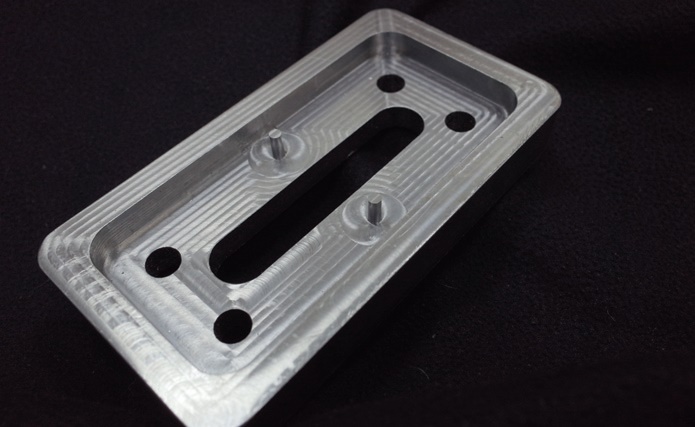

Jistě to znáte sami – výroba elektrod pro EDM technologie, jednoduché raznice či přípravky pro upínání materiálu tvoří nedílnou část produkce většiny nástroáren. Jejich zpracování na strojích uvedené třídy je bohužel neekonomické a navíc tato zařízení bývají často vytížena prací na náročnějších zakázkách.

Co s tím?

Malá stolní frézka za několik desítek tisíc korun tuto situaci zpravidla neřeší, neboť její konstrukce ani přesnost není dostačující pro práci s kovy. Právě v této mezeře v trhu se objevují frézky Relicut.

Parametry

V nabídce této značky, kterou na českém a slovenském trhu zastupuje společnost 4ISP s. r. o., naleznete aktuálně 3 typy zařízení frézek Relicut. Ve všech případech se jedná o stroj s masivní ocelovou konstrukcí s pohyblivým stolem, jejíž tuhost je plně dostačující pro práci s nástrojařskou ocelí. Frézky jsou vybaveny uzavřeným okruhem emulzního chlazení a upínacím T-drážkovým stolem. Řízení obstarává samostatný DSP systém ve dvou variantách, ovládaný ergonomicky dobře provedeným ručním ovladačem. Jako zdrojová data lze využít standartní G-Code a jak se při testech ukázalo, stroje nejsou v tomto ohledu příliš vybíravé a zpravidla není třeba na výstup z jakéhokoliv programu řešit speciální postprocesor.

Modifikace

Frézky jsou dodávány aktuálně ve třech standartních provedeních. Základní varianta RCT-F4030-1500 pro nejméně náročné aplikace je vybavena krokovými motory, jednodušším řízením DSP-A10 a vřetenem s výkonem 1 500 W. Pracovní plocha je 400 × 300 × 90 mm. Střední varianta je dodávána pod označením RCT-FS4030-2200-4 A. Využívá kvalitnějšího řídicího systému DSP-A51 a je vybavena servopohonem Panasonic pro osy X/Y/Z. Rotační adaptér, dodávaný jako součást základního vybavení, je řízen krokovým motorem. Standardně osazené vřeteno nabízí výkon 2 200 W. Pro větší rozměry pracovní plochy je třeba sáhnout po aktuálně nejvyšším modelu RCT-FS6030-2200 s vřetenem 2,2 kW, které, jak název napovídá, rozšiřuje pracovní plochu na 600 × 300 mm. Ostatní parametry jsou shodné s předchozím modelem.

Vřetena

Standardně používaná vřetena jsou vodou chlazená s jednoduchým kleštinovým upínáním, nabízí však mimořádný rozsah otáček – 3–24 000. Kromě těchto typů nabízí dodavatel variantní osazení vřetenem s výkonem 1 200 W a maximální rychlostí až 75 000 RPM, která dovoluje práci i s miniaturními frézami při zachování doporučených řezných podmínek.

Na veletrhu MSV na podzim v Brně bude dle informací českého distributora předvedena varianta stroj s automatickou výměnou nástrojů. Dle předběžných informací by mělo jít o zařízení s vřetenem 4,5 kW, lineárním ATC a plochou 600 × 400 mm. O řízení se bude starat systém Siemens 808D.

Za zmínku jistě stojí, že na uvedené stroje nasadil český distributor agresivní cenovou politiku, a nyní (květen 2016) je možné původní 3 typy získat za cenu 202–323 tisíc korun bez DPH.

Petr Tůma, jednatel 4ISP s. r. o.
www.4isp.cz
