Superrychlý širokopásmový generátor signálů AWG s ethernetovým ovládáním

Společnost Spectrum Instrumentation představuje nový širokopásmový generátor signálů AWG s výstupní rychlostí 10 GS/s a 16bitovým rozlišením. Společnost Spectrum Instrumentation představila čtyři nové generátory libovolných signálů (AWG, Arbitrary Waveform Generators) řady DN2.63x NETBOX, které mají výstupní rychlost až 10 GS/s s 16bitovým rozlišením. Díky snadnému ovládání prostřednictvím Ethernetu se tyto vysokorychlostní přístroje připojují přímo k počítačům, notebookům nebo dokonce k firemní síti. Jsou určeny pro automatizované a vzdálené testování a jsou ideální pro generování širokopásmového signálu od stejnosměrného do 2,5 GHz.

Společnost Spectrum Instrumentation nyní nabízí 35 variant zařízení generatorNETBOX, takže zákazníci platí pouze za funkce, které potřebují. Generování signálu je snadné a nákladově efektivní!

Video o produktu (4 min):

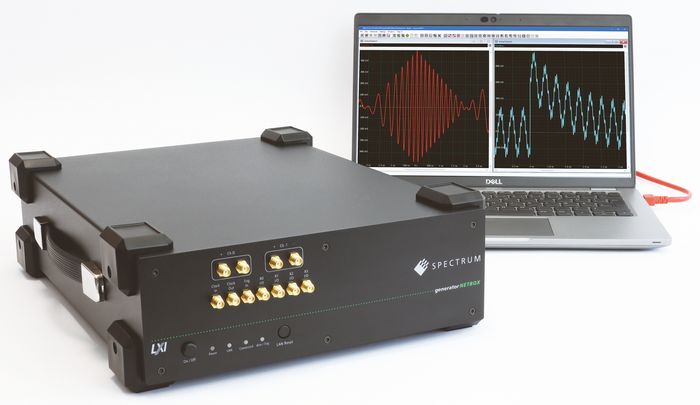

Kompaktní a lehká zařízení AWG stačí připojit k libovolnému počítači nebo síti pomocí standardního kabelu Ethernet/LXI. 16bitový D/A převodník s vysokým rozlišením vytváří průběhy s vynikající čistotou a nízkým šumem, takže tyto generátory jsou ideální pro použití v situacích testování typu podnět-odezva nebo v uzavřené smyčce. Každý kanál AWG je vybaven vlastním D/A převodníkem a může být použit v režimu jednočinného nebo diferenciálního výstupu s plně programovatelným výstupním rozsahem. V jednočinném režimu dosahují amplitudy křivek až ±500 mV do 50 Ω, v diferenciálním režimu až ±1 V do 100 Ω. Díky zakončení s vysokou impedancí jsou výstupní úrovně zdvojnásobeny až na ±2 V.

Modely DN2.63x jsou k dispozici v jednokanálové nebo dvoukanálové konfiguraci a obsahují paměť standardně 2 GSamples (4 GB) s možností rozšíření na 8 GSamples (16 GB). To  umožňuje přehrávání dlouhých křivek, až 800 ms při rychlosti 10 Gs/s, bez přerušení. Uživatelé si mohou vybrat z několika inteligentních spouštěcích funkcí a režimů generování průběhů, včetně jednorázového vzorku, opakovaného vzorku, vícenásobného přehrávání a streamování FIFO. Režim FIFO umožňuje nahrávání nových dat do AWG při přehrávání uloženého průběhu.

Každá jednotka je dodávána se softwarem SBench 6 od společnosti Spectrum Instrumentation pro vytváření, ovládání a analýzu průběhů. Zákazníci mohou  průběhy definovat pomocí rovnic, používat vestavěný generátor funkcí nebo importovat data z digitalizátorů, osciloskopů nebo simulačních nástrojů. Pro vlastní vývoj jsou k dispozici SDK pro jazyky C++, Python, MATLAB, LabVIEW a další.

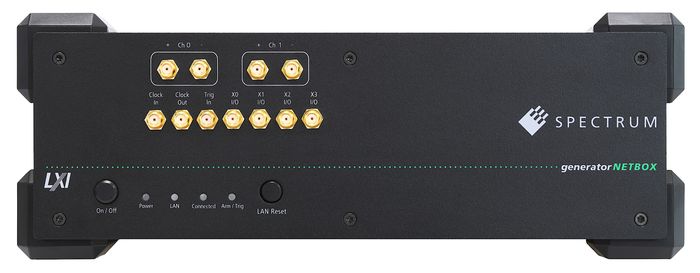

Integrace do automatizovaných systémů je bezproblémová díky konektorům na předním panelu pro externí časovač a spouštěcí signály, jakož i díky víceúčelovým I/O linkám sloužícím jako výstupy markerů, pro stavové příznaky nebo synchronní/asynchronní signalizaci. K dispozici je také možnost digitálního generátoru pulzů. S hmotností pod 7 kg a volitelnými sadami pro montáž do racku jsou tyto jednotky ideální pro mobilní, stolní i rackové sestavy.

Tyto nové superrychlé AWG jsou nejnovějšími přírůstky do řady generatorNETBOX společnosti Spectrum Instrumentation, která nyní zahrnuje 35 různých modelů od 40 MS/s do 10 GS/s. Na  všechny jednotky NETBOX je poskytována pětiletá záruka, bezplatné doživotní aktualizace softwaru a firmwaru a podpora přímo od konstruktérů společnosti Spectrum  Instrumentation.

Nové produkty generatorNETBOX mají výstupní rychlost až 10 GS/s, šířku pásma až 2,5 GHz, 16bitové rozlišení a jednosměrné nebo diferenciální výstupy

O společnosti Spectrum Instrumentation
Společnost Spectrum Instrumentation, založená v roce 1989, využívá jedinečnou modulární koncepci a navrhuje a vyrábí širokou škálu více než 200 digitizérů a generátorů signálů v podobě PC karet (PCIe a PXIe) a samostatných ethernetových jednotek (LXI). Za více než 35 let si společnost Spectrum Instrumentation získala zákazníky po celém světě, včetně mnoha předních průmyslových firem a téměř všech prestižních univerzit. Společnost sídlí nedaleko Hamburku v Německu a je známá svou pětiletou zárukou a vynikající podporou, která pochází přímo od konstruktérů. Další informace o společnosti Spectrum najdete na adrese www.spectrum-instrumentation.com
