Parker Hannifin – rozšiřující moduly IQAN-XC4x pro řízení hydraulických strojů

Řídicí systémy IQAN optimalizují účinnost po dobu celého životního cyklu mobilního stroje

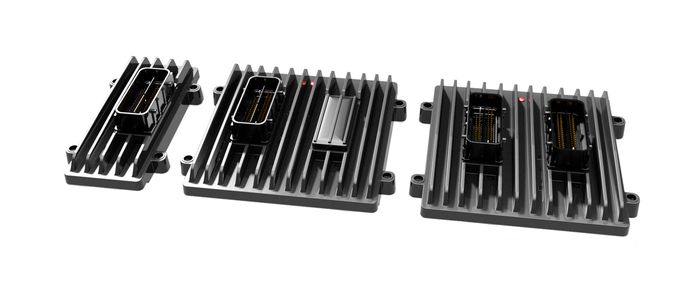

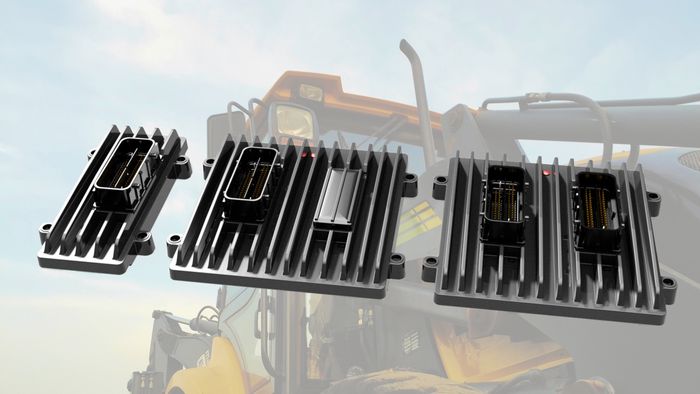

Společnost Parker představuje řadu rozšiřujících modulů IQAN-XC4x, které přinášejí nové možnosti řízení hydraulických strojů

Společnost Parker Hannifin, globální špička v oblasti pohybových a řídicích technologií, představila rozšiřující moduly ke svojí produktové řadě IQAN. K dispozici jsou čtyři verze vysoce výkonných modulů vhodné pro různé způsoby použití, které vyhoví požadavkům jakéhokoli hydraulického mobilního stroje, takže lze snadno rozšířit každý řídicí systém IQAN připojený k hlavní řídicí jednotce IQAN-MC4x. Komunikace mezi hlavní jednotkou a rozšiřujícím modulem probíhá přes speciální protokol IQAN a může fungovat stejně jako u klasického protokolu CAN nebo CAN-FD (CAN s flexibilní přenosovou rychlostí). Moduly jsou uzpůsobeny pro rychlou a snadnou instalaci s minimálními nároky na konfiguraci.

Další novinkou v řadě XC4 je funkce automatické detekce rychlosti modulace, která v zásadě umožňuje příjem dat ze zařízení používajícího jinou rychlost, aniž by bylo nutné rychlost předem nastavit.

Řada XC4 nabízí až 50 vstupů a 36 výstupů a je založená na jednom společném schématu, což usnadňuje navyšování nebo snižování kapacity aplikací. Společnost Parker zkonstruovala rozšiřující moduly tak, aby vyhovovaly požadavkům normy IEC 61508 – funkční bezpečnost SIL2. Při použití s bezpečnostně certifikovanou hlavní řídicí jednotkou IQAN umožní tato hodnota funkční bezpečnosti používat moduly v rámci bezpečnostních funkcí až do úrovně normy EN 13849-1 PLd včetně.

Ze čtyř představených modulů nabízejí moduly XC41, XC42 a XC43 podporu systému CAM – specializovaného řešení společnosti Parker Hannifin pro přesné řízení proporcionálních mobilních ventilů s rozlišením až na 1 mA. Taková míra přesnosti je nezbytná například při řízení pohybů jeřábů. Řízení s nulovým driftovým proudem navíc poskytuje nejnižší možný výstupní zbytkový a driftový proud.

Modul XC41 nabízí 18/8 vstupů/výstupů, modul XC42 jich nabízí 18/16 a moduly XC43 a XC44 jsou vybaveny 50/36 vstupy/výstupy. Vstupy zahrnují: 26 analogových vstupů (napěťová/proudová smyčka) pro čtení signálů ze snímačů v rozsazích 0–5 V, 0–32 V a 4–20 mA; šest vstupů časovače pro snímače rychlosti a polohy do 50 kHz, je podporována i pulzně šířková modulace (PWM); 18 digitálních vstupů pro přepínací signály; a 10 proudových výstupů pro řízení až 10 směrových proporcionálních ventilů. Výstupy zahrnují: osm výstupů PWM schopných pohánět 6A zátěže (při paralelním zapojení); osm digitálních low-side výstupů pro řízení kontrolek LED (specializovaná technologie IQAN).

Instalace už nemůže být jednodušší – kompaktní rozměry řady IQAN-XC4x, které činí 155 × 166 mm, se přizpůsobí každému systému. Aby rozšiřující moduly XC4 vydržely náročné provozní podmínky, ve kterých mobilní stroje obvykle pracují, využívají vysoce spolehlivý systém konektorů Molex MX123. Konektory MX123 jsou speciálně zkonstruované do náročných prostředí se silnými vibracemi. Samotné pouzdro má stupeň krytí IP66 + IP69K a je vybaveno robustními mechanickými prvky.


www.parker.com
