Instalace v budovách s třípatrovými svorkovnicemi push-in

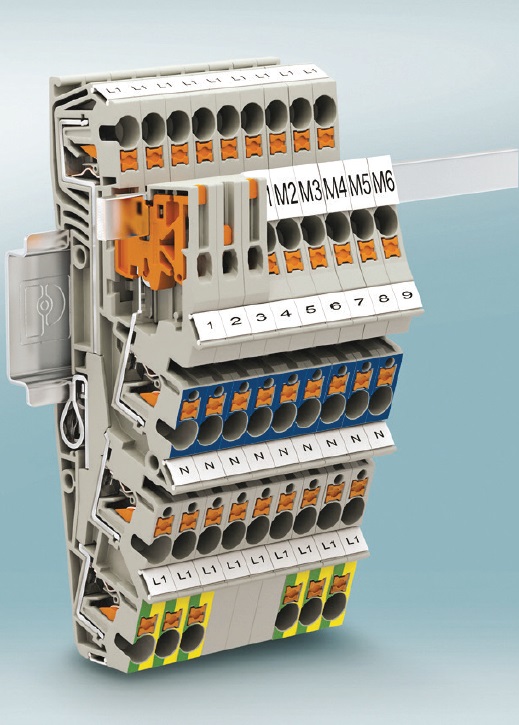

Díky novým třípatrovým instalačním svorkovnicím PTI 4 s technologií připojení push-in společnosti Phoenix Contact je možné snadno a přímo zapojovat tuhé vodiče o průřezu až 6 mm² bez nářadí. Svorkovnice jsou díky kompaktní konstrukci vhodné pro elektrické instalace a sestavování rozvaděčů.
Rozpojovací mechanismus bez šroubů, k nacvaknutí, s indikací stavu usnadňuje a zvyšuje bezpečnost spojování přípojnic neutrálních vodičů. Prostor pro funkční prvky na každém patře umožňuje díky flexibilnímu systému propojek snadný rozvod potenciálu. Jednotlivé koncové body lze jasně označit a kromě zkušebního zařízení mají vlastní testovací připojení v prostoru pro funkční prvky.
Díky tomu, že síla pro zasunutí byla snížena o 50 %, je možné zapojovat drátové i slaněné vodiče s koncovkami a průřezem od 0,5 do 6 mm² bez nářadí. Vestavěná spouštěcí páčka umožňuje plně izolované uvolnění. Spouštěcí prvek je vyznačen oranžovým knoflíkem. Tím se znemožní nechtěná aktivace svorky. Pomocí spouštěcí páčky lze také snadno připojovat ohebné vodiče bez koncovek od 0,2 mm².
Třípatrové svorkovnice push-in mají stejné technické parametry jako řada kompletních svorkovnic CLIPLINE, a proto jsou kompatibilní se všemi instalačními svorkovnicemi společnosti Phoenix Contact.
