Zvýšení produktivity díky čelní fréze pro vysoké rychlosti posuvu

Dosažení vyšších rychlostí úběru kovu umožňuje úhel nastavení 25°

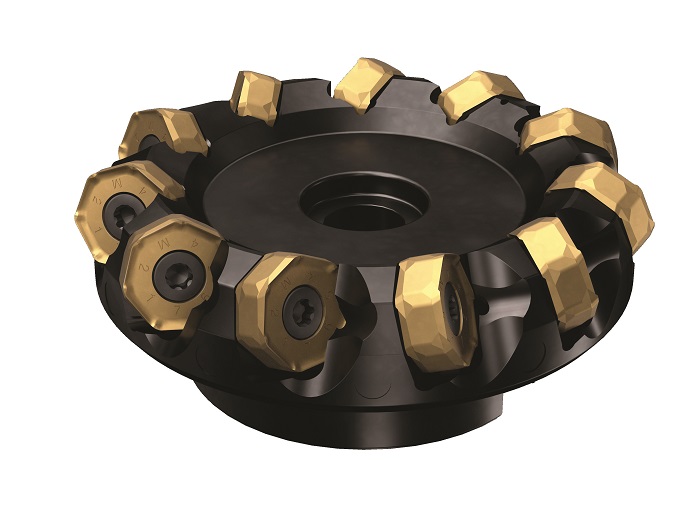

Společnost Sandvik Coromant, která se specializuje na obráběcí nástroje a nástrojové systémy, představila novou, pro vysoké rychlosti posuvu určenou verzi čelní frézy CoroMill ® 745. Použitý úhel nastavení 25° přináší další zvýšení produktivity frézování součástí vyráběných z oceli a litiny. U aplikací s hloubkou řezu do 2,8 mm (0.110 inch), umožňuje tato nová verze pro vysoké rychlosti posuvu dosažení ještě vyšších rychlostí úběru kovu. Tato nová fréza bude přínosem pro odvětví jako jsou výroba forem a zápustek, výroba čerpadel a ventilů, výroba zařízení pro ropný a plynárenský průmysl, automobilový průmysl, výroba energetických zařízení nebo všeobecné strojírenství.

Navzdory vysokým rychlostem úběru kovu a produktivitě, není při použití nové frézy CoroMill 745 pro vysoké rychlosti posuvu nutné dělat jakékoli kompromisy z hlediska kvality obrobené plochy. Lehký průběh záběru díky inovovanému uchycení břitových destiček přináší vynikající utváření třísek, klidný, příjemnější zvuk a nižší spotřebu elektrické energie.
„Významnou výhodu této nové frézy představují nízké náklady na řeznou hranu díky použitým oboustranným břitovým destičkám se čtrnácti řeznými hranami,“ říká Matts Westin, produktový manažer ve společnosti Sandvik Coromant. „Oddělení nákupu jistě potěší, až zjistí, že jim to přinese snížení nákladů na skladové zásoby nástrojů, protože fréza CoroMill 745 s úhlem nastavení 25° využívá stejné břitové destičky jako varianta s úhlem nastavení 42°.“
Fréza CoroMill 745 pro vysoké rychlosti posuvu je přednostně určena pro hrubovací až polodokončovací operace prováděné na obráběcích centrech a víceúčelových obráběcích strojích. Díky své mnohobřité koncepci je tento nástroj mimořádně vhodný pro velkosériovou výrobu, pružné výrobní linky i všude tam, kde je důležité zajistit maximální využití nástrojů. Výhody se projeví zejména při frézování součástí typu ventilů, bloků motorů, nábojů kol, nosných konstrukcí, součástí čerpadel a forem – obecně u jakéhokoli typu strojních součástí běžně vyráběných z materiálů ISO P nebo ISO K. Dobrou kvalitu obrobené plochy zaručuje krátký paralelní zábřit (0,6 mm, 0.024 inch). Velký šroub umožňuje snadnou manipulaci, zatímco poloha břitové destičky a její sedmihranný tvar značně zvyšují bezpečnost jejího upnutí a tím i spolehlivost čelního frézování. U všech fréz v rozmezí průměrů 63 až 160 mm (2.5 až 6.0 inch) je k dispozici vnitřní přívod řezné kapaliny.
Příkladem potenciálně dosažitelného přínosu může být ve spolupráci se zákazníkem provedená zkouška, která prokázala obrovské zlepšení dosažené při čelním frézování dílu lože stroje z litiny CMC ST52 (165 HB), prováděném na portálové frézce s upínacím rozhraním ISO-50. Ve srovnání s konkurenčním nástrojem umožnila fréza CoroMill 745 s úhlem nastavení 25°, o průměru 125 mm (5 inch), snížení času cyklu na součást o 40 %.
Fréza CoroMill 745 pro vysoké rychlosti posuvu s úhlem nastavení 25° je doplňkovou alternativou k fréze CoroMill 745 s úhlem nastavení 42°.
Podrobnější informace viz sandvik.coromant.com/coromill745
