Univerzální I/O moduly pro RS232, RS485, USB i Ethernet

Vstupů a výstupů pro automatizaci či sběr dat není nikdy dost. Pro malé systémy občas postačuje jen několik dvoustavových vstupů a výstupů, někdy jsou jich naopak třeba desítky či stovky. Podle použití se také liší ovládací rozhraní, nejčastěji jsou využívány linky RS232, RS485, USB a Ethernet.

Modul Quido s 2 vstupy,
2 výstupy a rozhraním USB

Řada modulů Quido, nové typy OC

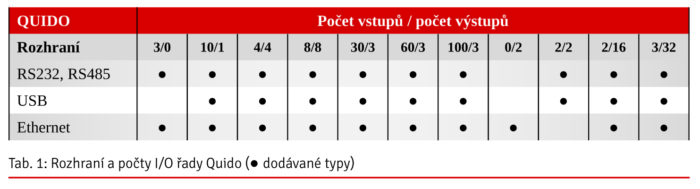

Moduly Quido jsou samostatná I/O zařízení, nejedná se tedy o stavebnici. Z toho vyplývá jednoduchost použití, kompaktní rozměry a nízká cena. Přehled základních typů je v tabulce 1. Vodorovně je počet vstupů / počet výstupů, svisle pak rozhraní. Moduly mají mnoho shodných vlastností, ale i některé odlišnosti, které plynou z jejich velikosti a uplatnění. Většina modulů používá na výstupu relé, vyveden je přepínací kontakt. K dispozici jsou ale i některé typy s otevřeným kolektorem (OC), které se hodí pro spínání LED či ovládání stykačů.
U některých vstupů je možné zapnout čítač a připojit tak například čidla s impulsním výstupem. Na stavy vstupů je možné se dotazovat, či nastavit mód, kdy je zpráva automaticky odeslána při změně vstupu. Většina modulů Quido umožňuje i připojení teplotního čidla s rozsahem od − 55 °C do +125 °C.

Modul Quido s 30 vstupy, 2 výstupy
a rozhraním Ethernet

Použití

• Ovládání výstupů: Základní možností je výstup okamžitě sepnout nebo rozepnout. Dále je možné výstup nastavit do požadovaného stavu na zadanou dobu (např. sepni výstup 2 na 5 sec).
• Sledování stavu vstupů: Dvoustavové vstupy jsou připraveny pro připojení kontaktu nebo napětí.
• Počítání impulzů: U vstupů je možné zapnout funkci čítač (u každého vstupu samostatně) a počítat impulzy (počítání výrobků, osob, apod.) nebo připojit externí čidla s impulzním výstupem.
• Automatická informace o změně na vstupu: U vstupů lze jednotlivě aktivovat funkci, kdy se při změně stavu vstupu odešle automatická zpráva. Jde o datový paket nebo e-mail.
• Měření teploty: Ke Quidu je možné připojit jeden teplotní senzor s měřicím rozsahem − 55 až +125 °C. Senzor je na kabelu volitelné délky.
• Hlídání teploty: Pro každý z výstupů lze nastavit teplotní meze, při kterých vybrané relé vykoná nastavenou akci (sepne, rozepne, nebo sepne či rozepne na zadanou dobu).

Interní webová stránky modulu Quido

Ethernet má mnoho možností
I/O moduly Quido s rozhraním Ethernet jsou přímo připojitelné do sítě LAN. Patří mez ně možnost ovládání protokolem Spinel nebo MODBUS TCP, oblíbený SNMP protokol a také možnost odesílání dat při změně stavu vstupů protokolem http GET. Právě tato vlastnost umožňuje použití modulů Quido v sítích bez pevné IP adresy. Všechny stavy jsou také dostupné v XML formátu.
Napájení všech modulů Quido je 8 –30 V. Některé malé typy mohou být napájeny z rozhraní USB. Napájení a komunikace jsou indikovány kontrolkami. Všechny moduly mohou být dodány s držákem na lištu DIN. Moduly Quido je možné zapůjčit k vyzkoušení a technici společnosti Papouch jsou připraveni poradit s jejich aplikací.

www.papouch.com
