Talyrond® – legenda mezi kruhoměry

Kontaktní, bezkontaktní nebo hromadná měření, vždy s nekompromisní přesností!

Inzerce

První model úspěšné řady kruhoměrů Talyrond® představil trhu britský výrobce Taylor Hobson již v roce 1954. Od té doby zdomácněl ve výrobních i laboratorních provozech. Mnozí pamětníci metrologie druhé poloviny minulého století vzpomínají na jedinečný Talyrond 73, vůbec nejpřesnější kruhoměr té doby, který od svého uvedení na trh v roce 1970 leckde funguje dodnes.
Následný intenzivní vývoj řady kruhoměrů Talyrond® vždy promptně reagoval na nejnovější požadavky výrobních technologií a produkoval mimořádně přesné, stabilní a robustní přístroje. Jako první přišel tento britský výrobce s patentovanou kalibrací snímače pomocí kalibrační koule nebo s měřením obvodové drsnosti. Značka Taylor Hobson rychle získala důvěru uživatelů a status světového experta na metrologii funkčních charakteristik povrchu.
Současný sortiment řady Talyrond® komplexně pokrývá nejrůznější náročnostní úrovně metrologických aplikací i investiční možnosti uživatelů. K dispozici je široká škála přístrojů, od stolních dílenských kruhoměrů s manuálním ovládáním až po plně automatizované systémy s unikátním optickým snímáním, nebo obří zařízení s možností měřit až jednotunové a rozměrné objekty.

Technologickou špičku a zároveň nejžádanější skupinu kruhoměrů dnes představují modely s označením Talyrond® 565H/585H/595H. Všechny tyto modely nabízí plně automatizované měření parametrů kruhovitosti s dosud nepřekonanou úrovní přesnosti a spolehlivosti. Dobré jméno těchto přístrojů je podloženo extrémně nízkým šumem systému, snímačem s vysokým rozlišením a světově největším rozsahem, rychlým polohováním a sadou patentovaných měřicích metod. Tyto vlastnosti umožňují kruhoměrům Talyrond® řady 500H podávat bezkonkurenční výkony v měření přímosti a kruhovitosti. Snímač s rozlišením 0,3 nm měří lineární či obvodovou drsnost povrchu, vřeteno na vzduchových ložiscích a precizní sloup zajišťují měření přímosti, válcovitosti a kruhovitosti s radiální přesností ±0,01 µm a patentovaná kalibrační technika umožňuje bezchybné měření radiusu, úhlu, výšky, délky, vzdálenosti, atd. Přesné vedení a nízký šum na všech osách dovolují detailní topografické 3D analýzy válcových dílů, včetně poškození z opotřebení a objemu materiálu. Precizní enkodér a lineární pravítka všech os posouvají možnosti měření k nekruhovým součástem, jako jsou vačky a písty a všechny tyto vlastnosti systému, společně s pokročilými programovými nástroji umožňují i náročné analýzy hluku a vibrací u kuličkových a vodicích šroubů.

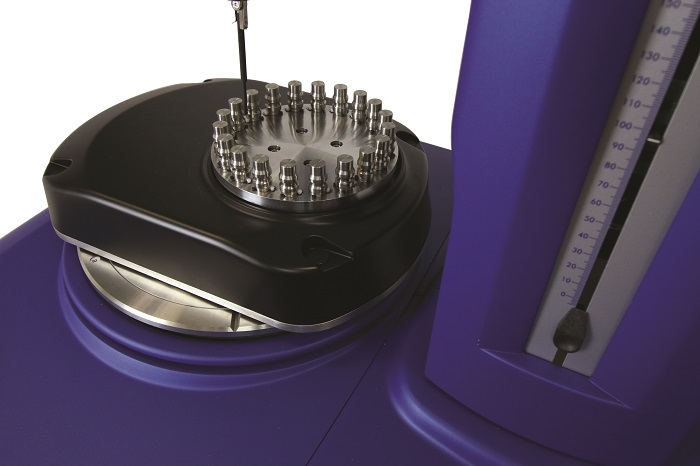

Jedinečné specifikace a výkon řady kruhoměrů Talyrond® 500H je nyní možné využívat i s možností hromadného měření dílů. Řada modelů vybavených schopností měřit více stejných či různých dílů najednou nese označení Talyrond® 500HS. Jednoduchý, ale propracovaný systém připojení karuselu mění standardní možnosti měření na vysoce efektivní činnost, aniž by jakkoliv utrpěla přesnost či opakovatelnost. Testovací sada dvaceti válečkových ložisek byla měřena 25 krát a celkové rozpětí výsledků bylo menší než 30 nm. Karusel je vždy vyroben zákazníkovi na míru, dle jeho potřeb a je pochopitelně vyměnitelný, přičemž bez karuselu pracuje Talyrond® 500HS jako standardní kruhoměr. Měření probíhá zcela automatizovaně, což zvyšuje průchodnost procesu kontroly a eliminuje asistenci operátora a zajišťuje návaznost. Talyrond® 500HS je pro svou spolehlivost, stabilitu a časovou efektivitu velmi ceněn, obzvláště u výrobců ložisek pro letecký průmysl, kde je 100% kontrola výroby nevyhnutelná.
V ložiskovém průmyslu se obzvlášť hodí přesný etalon harmonických složek, kterým lze ověřit skutečné schopnosti měření systémů pro měření charakteristik kruhovitosti. Je to precizně obrobený válcový etalon s definovanou vlnitostí po celém obvodu 360 ° v pěti pásmech: 15; 50; 150; 500 a 1500 upr (vln na otáčku). Taylor Hobson je jako jediný výrobce na světě schopen prokázat schopnost měření až do pásma 1500 upr!
Pro výzkumné, kalibrační a certifikační subjekty, kde jsou nejvyšší úrovně přesnosti a spolehlivosti klíčové, připravil Taylor Hobson model stejné řady, který je důsledným zpracováním a speciální výbavou doveden k hranicím dokonalosti. Talyrond® 595UHPR (Ultra High Precision Roundness) je po právu označován za nástupce svého legendárního předka Talyrond 73, a nejen v národních fyzikálních či metrologických laboratořích po celém světě probíhá úspěšná výměna.

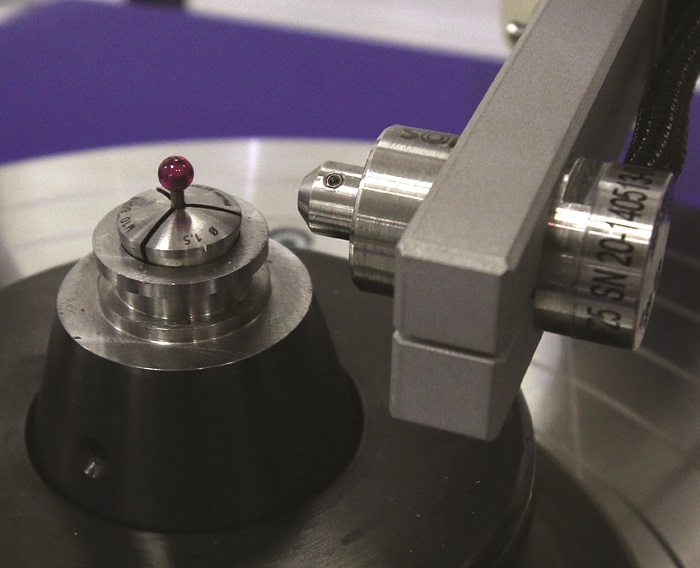

Existují případy, kdy je snímání diamantovým hrotem z nejrůznějších důvodů obtížné, ale vysoké nároky na přesnost měření zůstávají. Je tomu tak například u analýzy Twistu (spirálových stop po opracování na povrchu hřídelí) nebo u drobných ložiskových kuliček. Řešení přináší poslední vývojová novinka Talyrond® se snímačem Luphos. Vysoce stabilní platforma osvědčeného kruhoměru, vybavená bezkontaktním snímačem Luphos, podává při pracovní vzdálenosti 6 mm, stejně přesné nebo lepší výsledky jako tradiční dotykovou metodou, ovšem až 4× rychleji, přičemž měření je absolutní, což umožňuje kontrolu i přerušovaných povrchů. Příslušné programové balíčky pak umožňují téměř neomezené aplikační využití.

Kruhoměry Talyrond® již více než šedesát let podávají spolehlivý výkon tam, kde ostatní selhávají, většinou v náročných podmínkách 24/7, ale vždy s nekompromisní spolehlivostí.

IMECO TH s. r. o.
U Hřiště 733, 664 42 Modřice
tel: +420 539 002 196
e-mail: imeco-th@imeco-th.cz
www.imeco-th.cz
