Nový Form Talysurf ® PGI NOVUS

Naprostá důvěra ve Vaše měření a výsledky

Základem každého metrologického systému je integrita a opakovatelnost výsledků, které deklaruje. Přední světový výrobce měřicí techniky Taylor Hobson Ltd., který je aktivním účastníkem vývoje technologií pro kontrolu jakosti povrchu, představil nové měřicí systémy splňující nejvyšší technickou úroveň kontroly Metrology 4.0.

Form Talysurf® PGI NOVUS je nový přístroj určený ke kontrole jakosti povrchu, profilu povrchu, průměrů a úhlů. Charakterizuje jej mimořádná funkční stabilita, vysoká přesnost i opakovatelnost, tedy vlastnosti, kterými je na trhu bezkonkurenční.
Taylor Hobson nabízí novinku použitelnou v laboratorním i ve výrobním prostředí, s jedinečnými uživatelskými vlastnostmi:

  • srdcem Form Talysurf® PGI NOVUS je průlomový oboustranný snímač umožňující měřit průměr, vnitřní úhel, texturu povrchu v normálním i obráceném směru se stejnou rychlostí i přesností
  • z jednoho měření lze vyhodnotit více různých parametrů – např. drsnost, vlnitost a tvar
  • přístroj poskytuje okamžitou zpětnou vazbu do výrobního procesu
  • patentovaná metoda kalibrace zajišťuje opakovatelnou přesnost v celém rozsahu měření
  • topografie – s motorizovaným stolkem a novým programem Metrology 4.0 transformuje Vaše konvenční 2D měření do 3D.

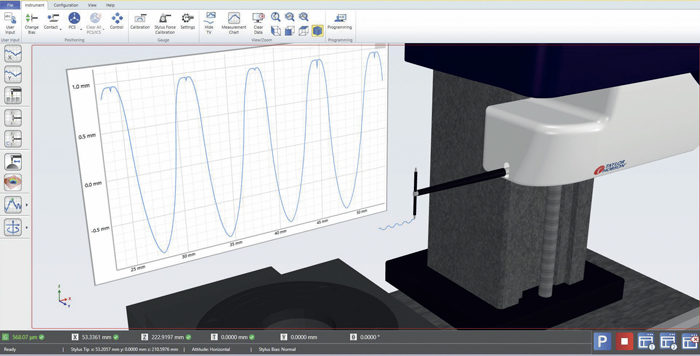

Zcela nový ovládací software Metrology 4.0 myslí dopředu a podporuje filozofii Industry 4.0. Pracuje s intuitivním, jednoduchým uživatelským rozhraním s virtuálním zobrazením a kontrolou v reálném čase. Toto QDAS akreditované produkční rozhraní přímo komunikuje s SPC software a podává tak okamžitou zpětnou vazbu do procesu výroby.

Charakteristika nového přístroje:

  • Rozsah měření je 20 mm se standardní délkou snímacího raménka 100 mm. Při využití 200 mm raménka lze dosáhnout nejvyššího rozsahu měření na trhu 40 mm, bez ztráty schopnosti měření textury povrchu. Přístroj tak umožňuje kontrolovat podstatně širší sortiment velikostí součástek.
  • Přístroj charakterizuje vysoké rozlišení měření – až 0,2 nm, umožňuje tedy měření rozsáhlých profilů a současně zaznamená extrémně malé detaily povrchu.
  • Taylor Hobson jako jediný výrobce zaručuje přesnost tvaru a poloměrů v celém rozsahu měření, což zajišťuje patentovaná metoda kalibrace přístroje. Tím je ověřena integrita a opakovatelnost získaných výsledků.
  • NOVUS umožňuje měření průměrů a úhlů nejen v běžné, ale i obrácené poloze, což ocení zejména výrobci ložisek, trysek a kuličkových šroubů a dalších přesných součástí.
  • Pokročilou automatizaci systému dokumentují další funkce, např. automatické nastavení tlaku na snímací hrot dle ISO doporučení, automatický zvedáček snímacího raménka nebo protikolizní ochrana snímače.
  • Uživatelské rozhraní zobrazuje proces měření v reálném čase. Operátor na monitoru sleduje skutečnou dráhu měření, takže může kdykoliv odhalit nečistoty, škrábance nebo zrna a měření přerušit, aniž by ztratil získaná data.
  • Metrology 4.0 používá dva souřadné systémy: přístroje a součástky. To umožňuje kontrolovat měření i pohyb kolem každé součástky, dle výkresu. Přesná simulace věrně zobrazuje přístroj v daném okamžiku a operátor může monitorovat proces měření i na dálku, třeba z jiné místnosti.

Společnost Taylor Hobson aktuálně přichází na trh nejen s novým Form Talysurf® PGI NOVUS, ale i s dalším univerzální měřicím přístrojem pro kontrolu jakosti povrchu a tvaru, s vynikající přesností a spolehlivostí funkce Form Talysurf® CNC Series. Více informací o novinkách najdete na stránkách tuzemského autorizovaného zastoupení značky Taylor Hobson, společnosti IMECO TH s. r. o.


www.imeco-th.cz
