Kolíky a pouzdra NEJSOU středění
Často je možné se potkat v nástrojárnách i lisovnách s názorem, že kolíky a pouzdra jsou dostatečné středění tvarů. Opak je pravdou. Mimo to, že sloupky a pouzdra nepomáhají roznášet silové zatížení formy, tak i naváděcí funkce jsou mimo oblast praktického využití.
Typickým příkladem je následují projekt.

Obr. 1

Obr. 2

Jedná se o navedení stírací desky, umístěné na pevné půlce formy (obr. 1 a 2).
Stírací deska je vedená na 4 sloupcích do 4 pouzder ve stírací desce. Potud je tedy vše v pořádku. Nicméně při prvních testech – tedy zcela nová, nevyběhaná forma – se při sjíždění desek (zavírání) ozýval charakteristický zvuk ťuknutí vyběhané, rozvolněné formy. Obsluhu celkem logicky zajímalo proč, a proto se na celý zavírací cyklus podívala zpomaleně. Již na první pohled zde byl jasný problém – viz obrázek č. 3 a 4.

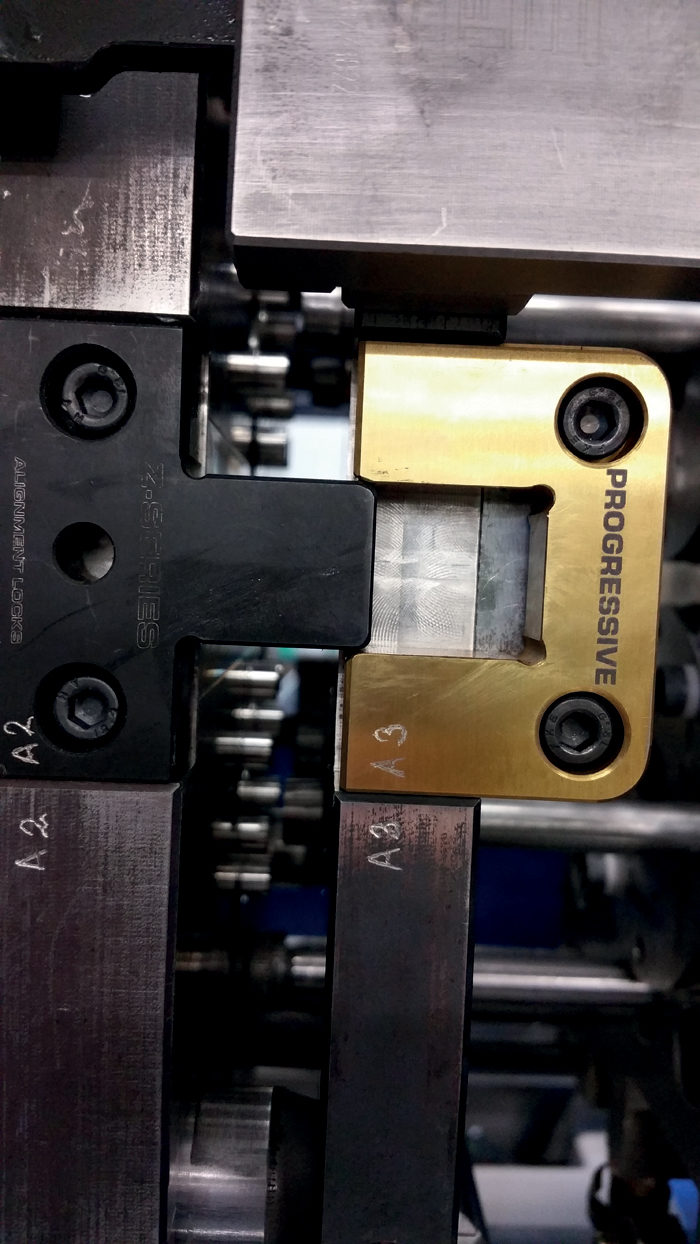

Při najíždění středění do sebe, došlo k ťuknutí horní hrany T dílu do U zámku. Tedy evidentně dochází k zastředění stírací desky, která poklesla z korektní pozice dolů navzdory vedení přes čtyři sloupky.

Obr. 3

Obr. 4

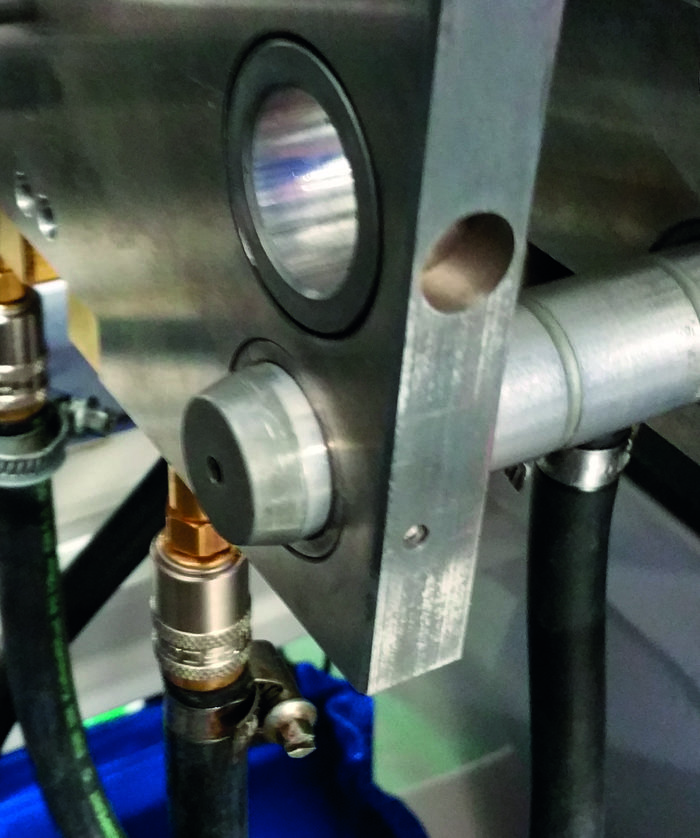

O kolik tedy deska poklesla? Na tuto otázku odpovídají přiložené obrázky. Zatímco z vrchní strany je kontakt mezi díly středění, ze strany spodní je mezera přesahující 1,2 mm. Vzhledem k tomu, že tloušťka stěny dílu je 0,8 mm, pak aplikace středicích zámků doslova zachránila tvary formy, protože bez zastředění přes Z­‑lock by došlo při prvním zdvihu k nabourání tvarů, a tedy poškození formy. Mezera ve spodní části je patrná na obr. č. 5.

Obr. 5

Jak je vidět, v tomto případě má středění velmi jasné mechanické a ekonomické opodstatnění. Ovšem pro tyto případy (vedení stírací desky) je vhodnější použití navedení BarLock – tedy nevyjížděcí variantu s prodlouženým středicím trnem, který nevyjíždí z vodicích kamenů ve stírací desce, a tedy navádí vyrážecí desku permanentně.


V čem je rozdíl?

  • Až čtyřicetkrát více provozních cyklů bez opotřebení oproti zámkům s podobným designem.
  • Vhodně řešené náběhové plochy a záchytné kroužky.
  • K dodání ve verzi s vedením, nebo bočním/horním uchycením.
  • Dlouhodobě spolehlivý výkon a ochranu formy před poškozením.
  • Středění typu Z – první a poslední zámek pro Vaši formu.
